多波峰环形波形弹簧垫圈结构设计

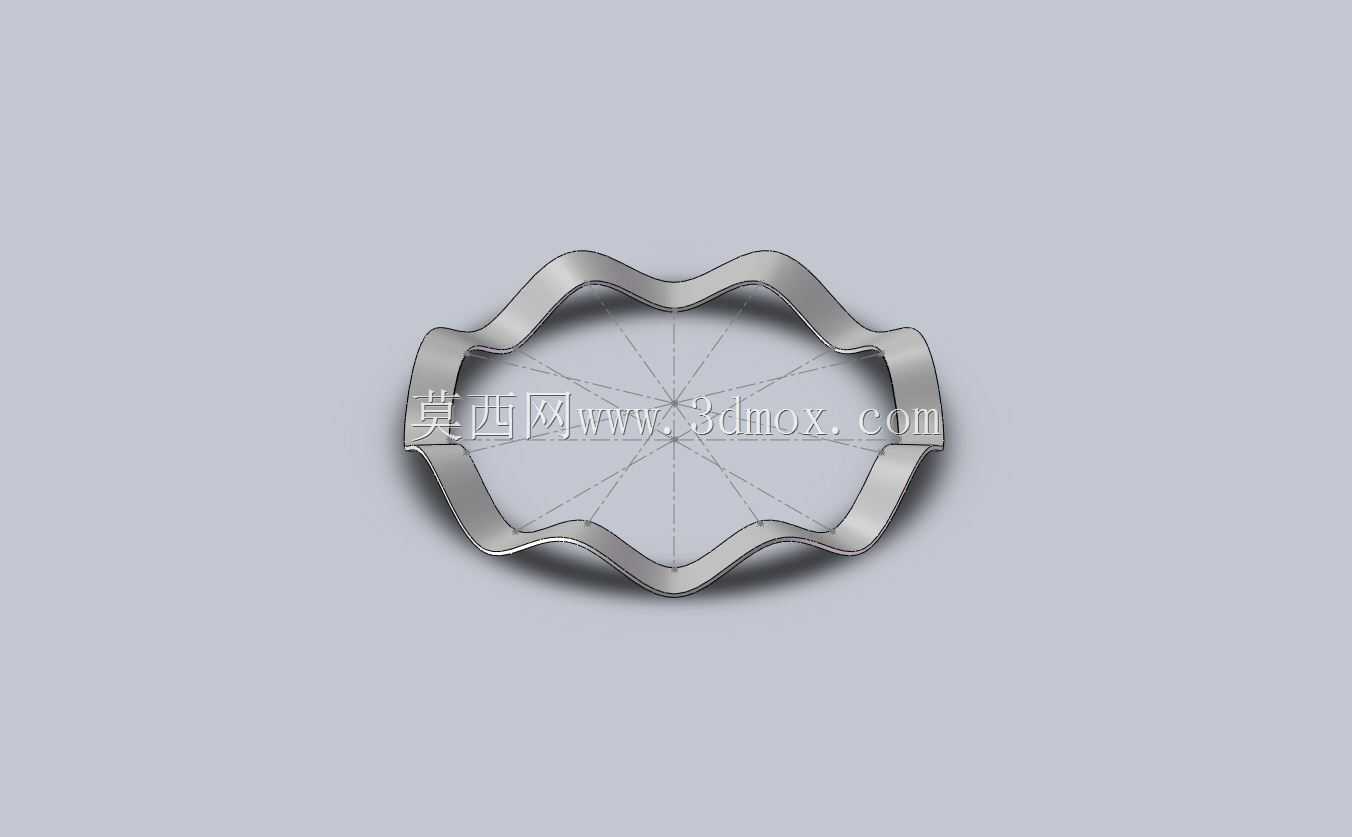

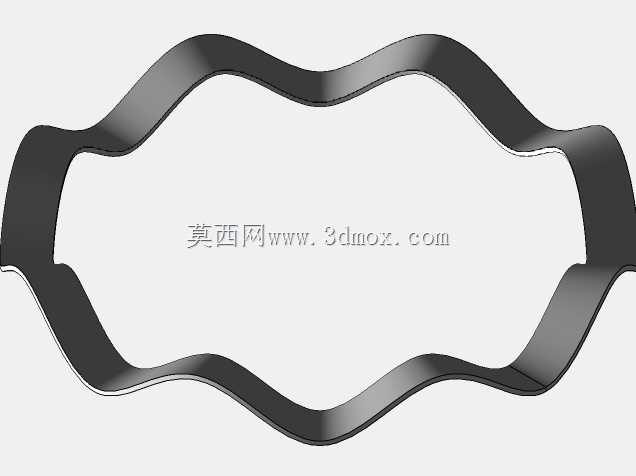

在各类机电设备的螺纹连接副中，防松与载荷补偿是结构设计时常要面对的实际问题，波形弹簧垫圈正是针对这类场景开发的弹性紧固件。不同于普通平垫圈仅能起到增大接触面积的作用，这类带连续波峰结构的环形垫圈，依靠自身轴向的弹性变形能力，可在螺纹副拧紧后持续提供轴向张紧力，抵消设备运行过程中因振动、温度形变带来的预紧力衰减，避免螺纹连接出现松动松脱的问题。从实际应用场景来看，这类垫圈常被用在电机端盖装配、轴承预紧定位、低压电气柜元件固定、小型动力传动组件的连接位，尤其适合安装空间受限、无法使用大规格螺旋弹簧垫圈的场合，同等载荷下它的轴向安装尺寸比普通弹簧垫圈更小，能有效压缩设备的整体装配空间。从结构设计逻辑来看，这款垫圈采用连续多波峰的环形结构，波峰沿圆周方向均匀分布，受力时各波峰同步产生弹性形变，不会出现普通开口弹簧垫圈容易发生的偏载、卡滞问题；垫圈的内外径尺寸参考常规螺纹紧固件的配套标准设计，可直接匹配对应规格的螺栓、螺钉使用，安装时无需额外调整连接位的结构尺寸，波峰的高度经过反复校核，既保证足够的弹性补偿行程，又不会因形变量过大导致材料发生塑性失效。在安装边界上，需要注意装配时垫圈的两个端面分别贴合被连接件与螺母/螺栓头端面，波峰的延展方向不受安装方向限制，拧紧过程中不会随螺母转动出现跟转问题，相比开口弹簧垫圈能减少对被连接件表面的刮擦损伤。在载荷特性上，这类垫圈的载荷-变形曲线线性度更好，在额定变形量范围内可提供稳定的轴向弹力，既可以起到防松作用，也能对连接部位的小幅振动冲击起到缓冲吸能的效果，在一些对装配应力敏感的薄壁件连接场景中，还能避免硬接触导致的薄壁件变形问题。设计时对波峰的过渡圆角做了优化，减少应力集中点，提升交变载荷下的疲劳寿命，适配长期有振动的工况使用。
