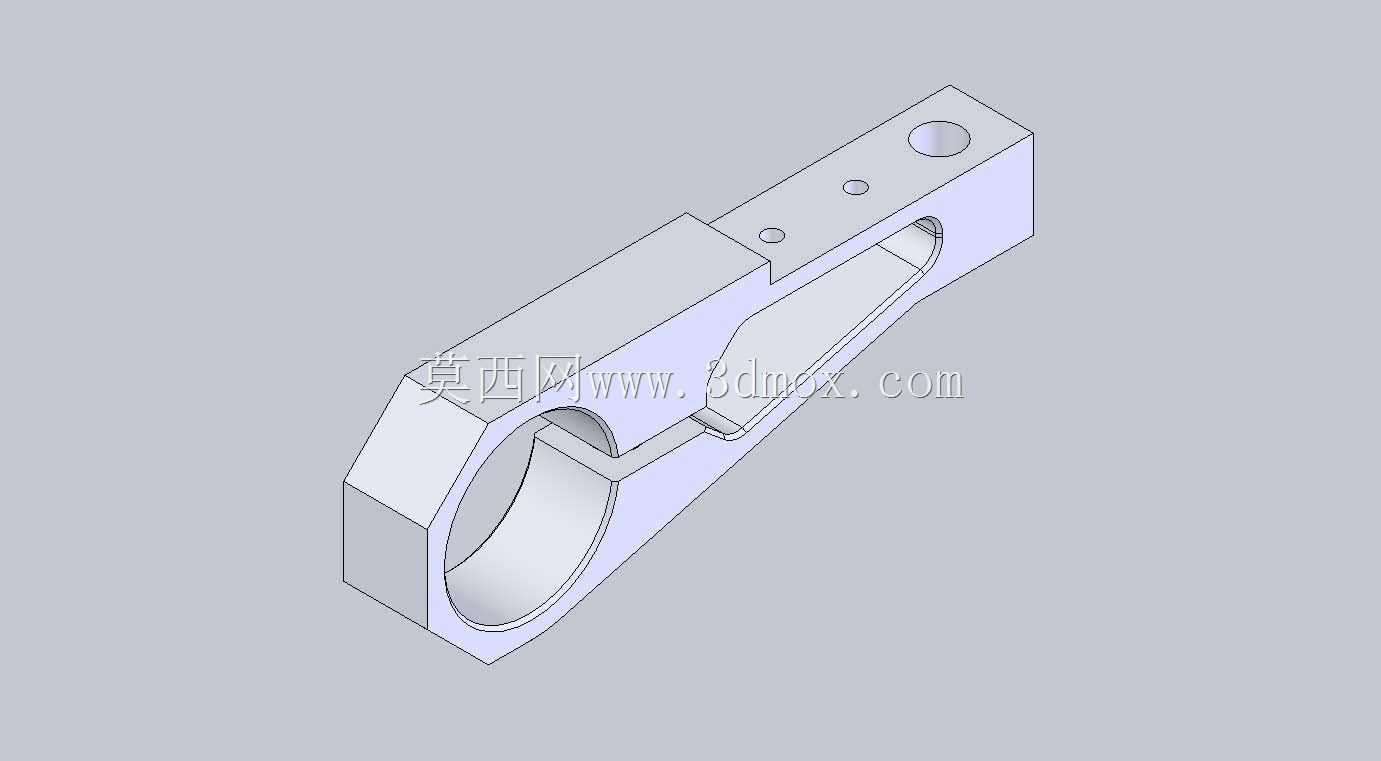

监控设备配套摄像机固定安装臂结构

这类安装臂主要应用在安防监控布设、工业视觉检测工位、户外设备临时监测点位等场景中，核心作用是为摄像设备提供稳定的支撑载体，同时兼顾安装位置的调整适配性，避免摄像设备因固定不稳出现画面抖动、偏移，影响成像采集效果。从结构功能来看，该安装臂一端采用环形夹持式设计，可直接卡接在对应直径的圆管、杆状支撑构件上，无需额外焊接或打孔破坏原有支撑结构，适配现场已有的杆架资源，降低现场施工的改造成本；另一端设置带安装孔的平面连接端，可通过螺栓锁紧的方式固定摄像机本体，连接端预留的多个不同孔径的安装位，能够适配不同孔距的摄像机底座，减少定制转接件的需求。设计过程中优先考虑了受力合理性，臂身主体采用一体化铣削成型的结构，中间区域做了镂空减重处理，在保证整体结构刚性的前提下，尽可能降低自身重量，减少对夹持端的载荷压力，避免长期使用后夹持部位出现松动下滑。夹持端的环形内壁做了贴合圆弧处理，和圆管支撑件的接触面积更大，锁紧后静摩擦力足够支撑常规重量的工业摄像机、普通安防摄像头，即使在户外有风震、设备运行带轻微振动的场景下，也能保持安装位置不发生偏移。安装边界方面，夹持端适配的圆管直径有明确的适配范围，现场选型时需要提前测量支撑圆杆的外径，确保和夹持环内径匹配，避免出现卡接过松无法锁紧、或者尺寸过大无法套入的问题；连接端的安装孔中心距覆盖了主流民用、工业用摄像机的底座安装尺寸，安装时可根据摄像机底座的孔位选择对应的孔位穿入螺栓，螺栓锁紧时需要对角逐步加力，避免单侧受力过大导致臂身出现形变，影响安装平面的水平度。臂身的长度设计兼顾了调整余量和结构稳定性，既可以让摄像机伸出支撑臂一定距离，避开支撑构件对拍摄视野的遮挡，也不会因为臂身过长导致受力端力矩过大，长期负载下出现臂身弯曲变形。在实际现场安装时，可先将夹持端预固定在支撑圆杆上，调整好拍摄角度和水平位置后，再完全锁紧夹持部位的紧固件，之后再将摄像机固定在连接端，最后微调视角完成固定，整个安装过程无需复杂的专用工具，普通的内六角扳手即可完成全部操作，适配现场快速布设的需求。结构的棱角位置都做了小倒角处理，避免安装过程中划伤操作人员，也能减少应力集中，提升结构的长期使用寿命。
