双爪式气动夹持执行机构结构设计

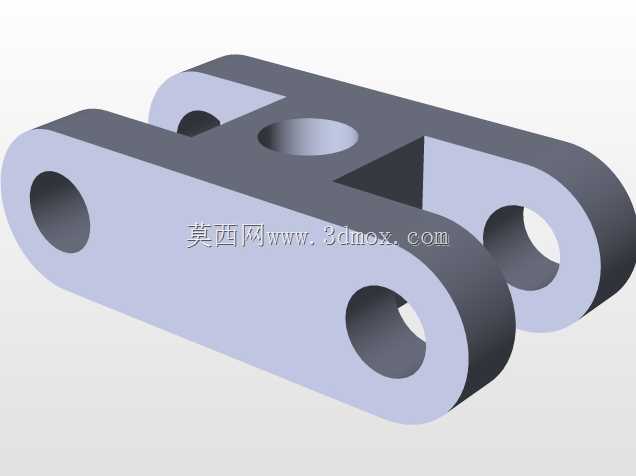

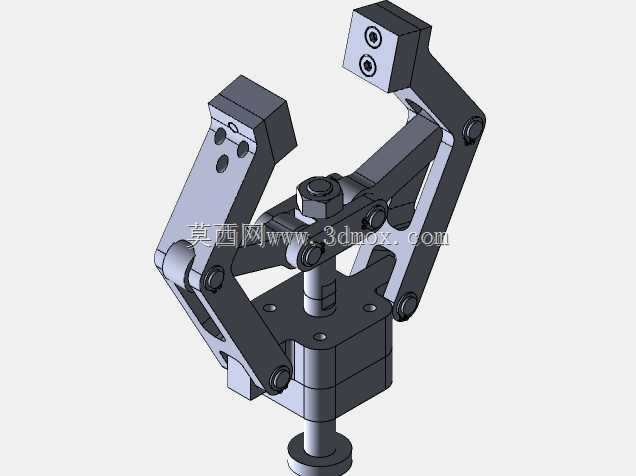

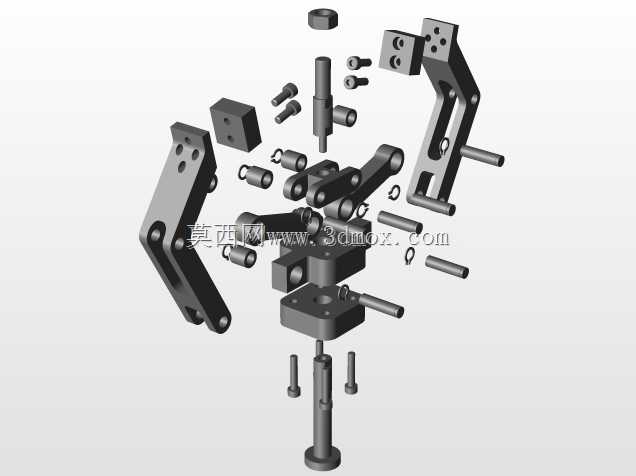

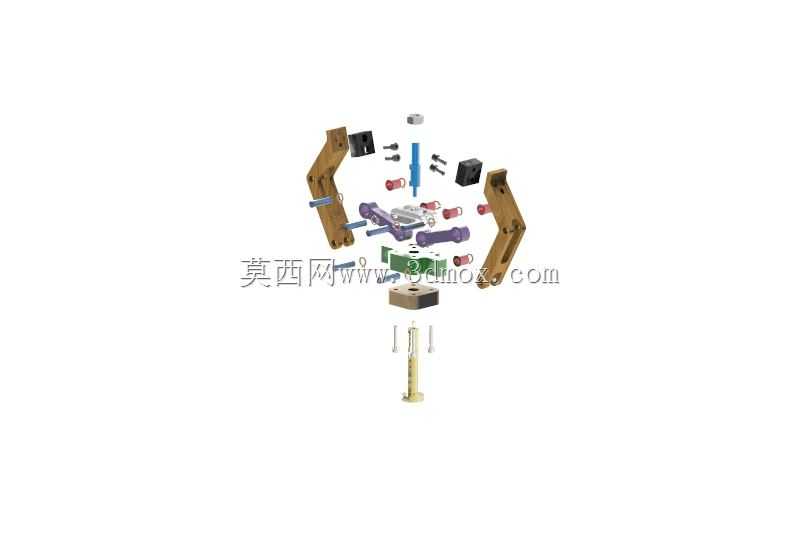

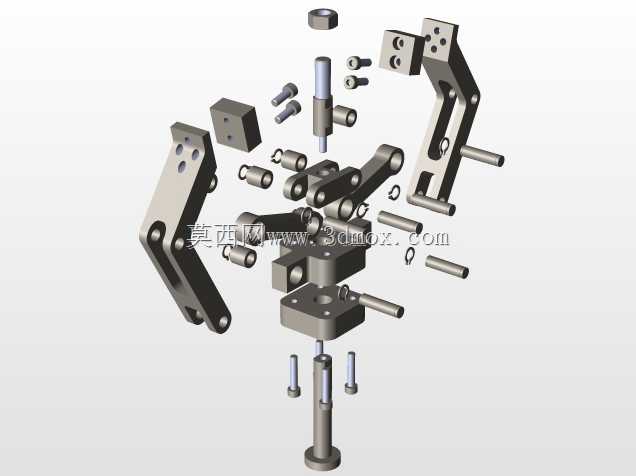

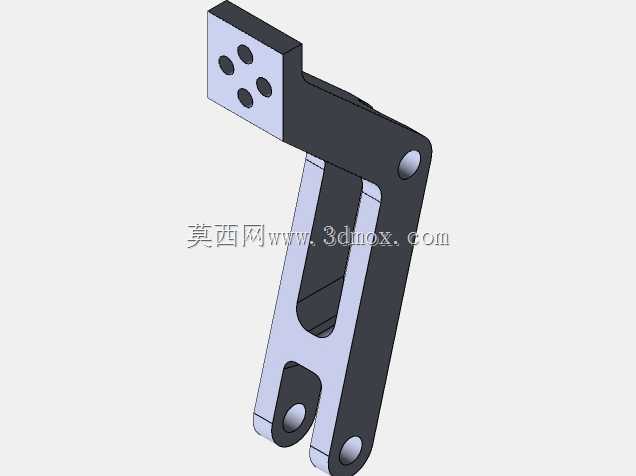

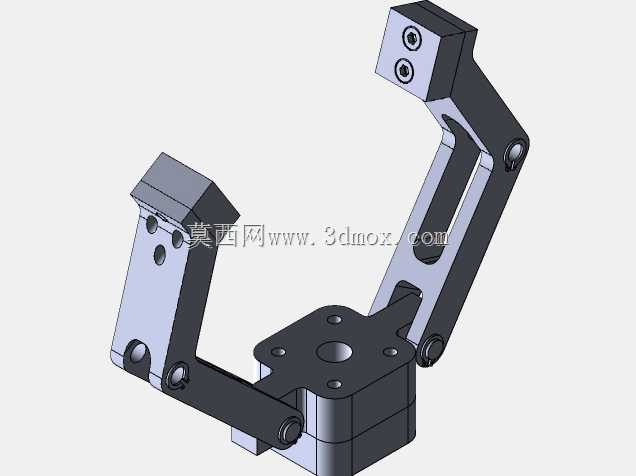

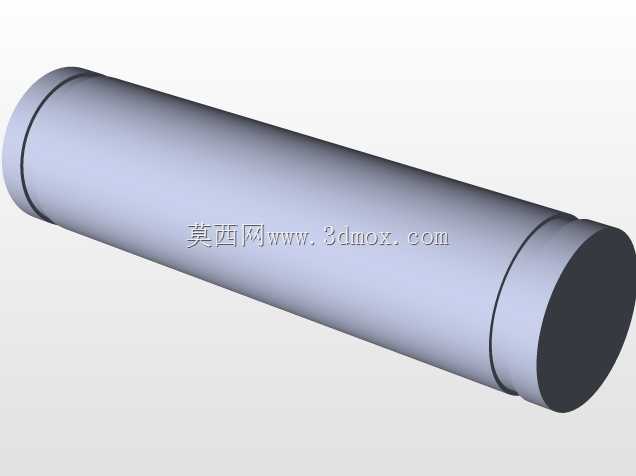

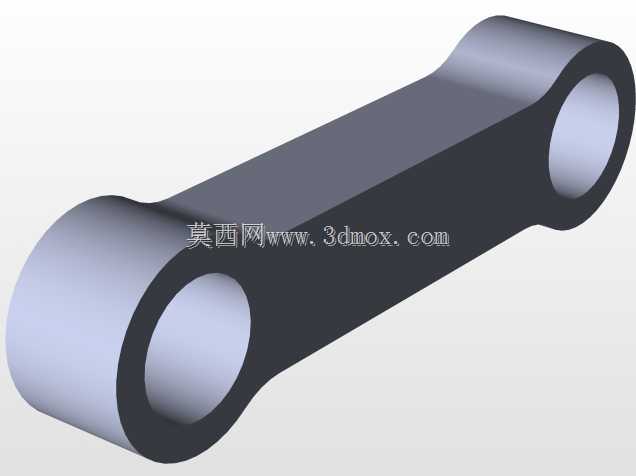

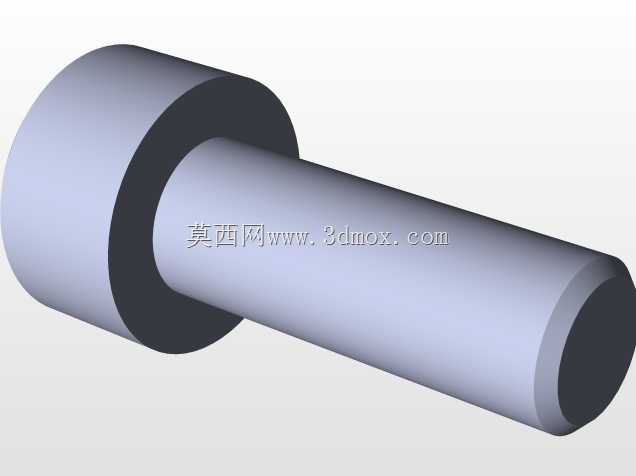

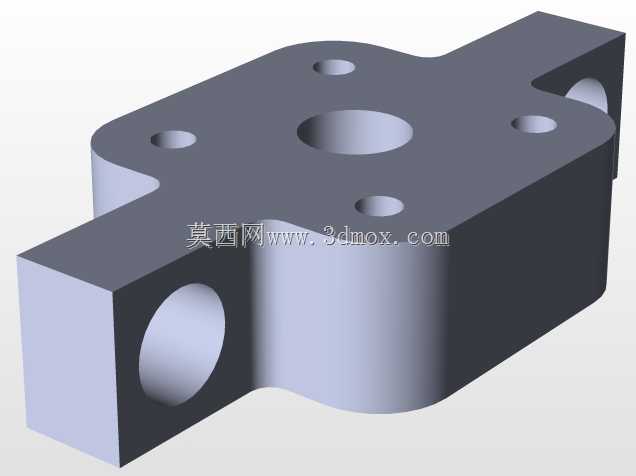

这类双爪气动夹持结构，目前在3C电子小件装配、轻工包装线物料转运、小型五金件机加工上下料场景里应用极广，相比电动夹爪响应速度更快，结构冗余度低，日常维护仅需定期检查密封件磨损情况即可，适配多数工厂现有压缩空气气源工况，不需要额外增设高压动力回路。从结构拆解来看，整套机构以中心气动活塞杆作为动力输出核心，两侧对称布置的夹臂通过铰接销轴与基座连接，活塞杆上下行程通过联动摆杆转化为夹爪的开合动作，铰接位置均镶嵌有自润滑铜套，避免长期往复动作出现销轴磨损导致的夹取同轴度偏差，夹爪内侧预留有防滑齿安装槽，可根据被夹取工件的材质、外形更换橡胶垫、V型块或者硬质合金夹头，适配圆柱类、方块类、异形薄壁件的不同夹取需求，不会出现夹伤工件表面或者夹持打滑脱落的问题。设计过程中优先做了受力校核，当气源压力维持在0.5-0.7MPa常规工厂气压区间时，单爪夹持力可覆盖0.5-8kg的工件负载，完全满足多数轻型物料的夹取转运要求，夹臂采用高强度铝合金铣削加工成型，在保证结构刚性的前提下尽可能降低整体自重，减少配套机械臂或者直线模组的负载负担，中心气缸缸体与安装基座采用一体式设计，减少了拼接装配带来的累积误差，基座背部预留有标准安装法兰孔位，可直接对接市面上多数标准工业机器人末端法兰、直线滑台安装面，不需要额外设计转接板，降低现场安装调试的工作量。安装边界方面，整套机构闭合状态下最大外轮廓直径控制在120mm以内，开合行程单边可达35mm，夹取工件的直径范围覆盖10mm-70mm，整体轴向高度不超过180mm，不会在狭窄的设备内部安装时出现空间干涉，气路接口设置在基座尾部侧面，采用标准M5快插接头规格，现场接气时可根据走线方向选择左侧或者右侧接口，多余接口用堵头密封即可，不需要额外改造气路走向。整套结构没有复杂的传动齿轮或者蜗轮蜗杆组件，所有易损件均为标准件，后期更换密封件、铰接销轴时不需要整套拆解，仅拆除对应位置的挡圈即可完成维护，在连续往复动作的工况下使用寿命可达百万次级别，完全满足自动化生产线24小时连续运行的可靠性要求，夹爪的开合位置可通过调节活塞杆端部的限位螺母微调，避免开合行程过大导致的动作浪费，也能适配不同尺寸工件的夹取开度要求，不需要重新编写控制程序即可完成小范围的参数调整。
