工业级手动螺旋C形夹紧工装结构

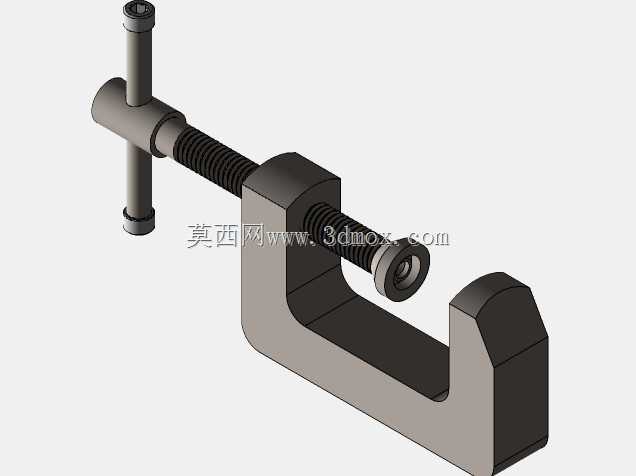

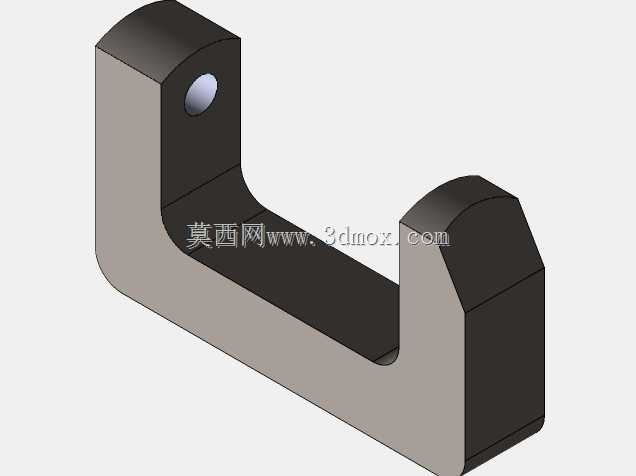

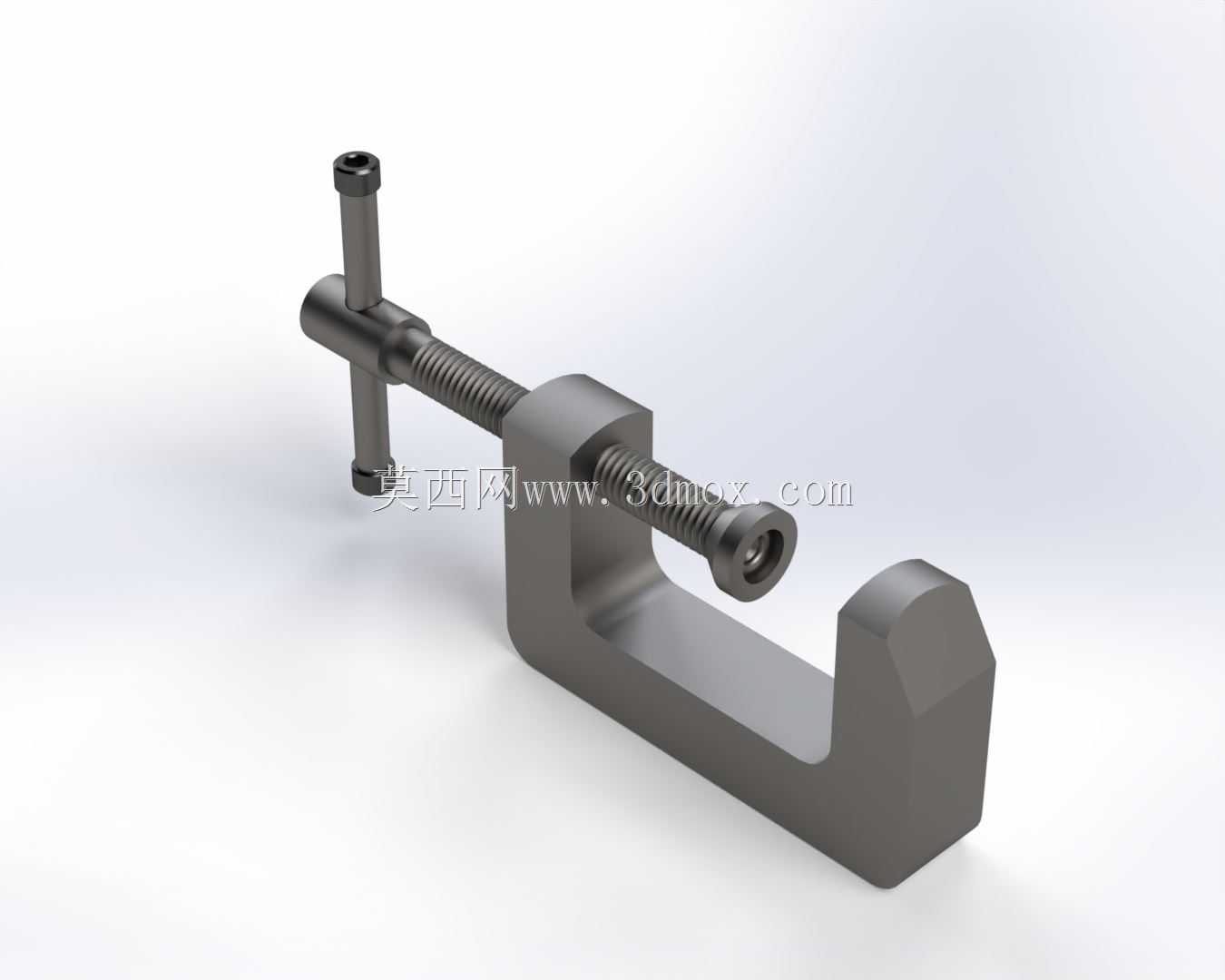

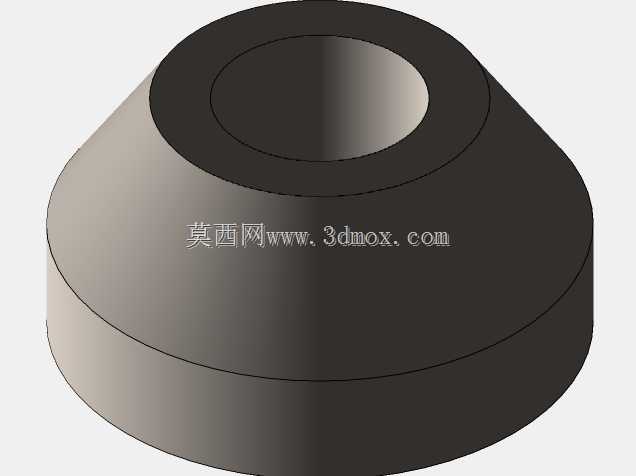

这款C形夹紧结构是机械加工、装配工位、小型工件组焊场景中极为常用的手动紧固工装，整体采用C形开口框架搭配螺旋进给压头的经典结构，在实际生产中可快速完成工件的临时定位与夹紧，适配多类小尺寸零件的钻削、打磨、粘接、配装工序，无需复杂安装基础，手持即可完成操作，也可通过框架背部的固定孔安装在工作台面作为固定式夹紧工位使用。从结构设计逻辑来看，C形架体采用一体式铣削成型的结构思路，开口深度与开口高度的比例经过反复校核，既保证足够的工件容纳空间，又避免架体在最大夹紧力下出现开口形变超差的问题，架体受力截面做了渐变加厚处理，在压头正对的受力区域壁厚最大，向架体尾部逐步过渡减薄，在控制整体重量的同时保证刚性满足手动夹紧的受力需求。螺旋进给组件采用T型传动螺纹搭配T型手柄的结构，螺杆端部做了可转动的压头设计，夹紧过程中压头与工件表面接触后不会随螺杆转动，避免刮伤工件已加工表面，手柄的力臂长度经过匹配，操作人员单手施加握力即可输出足够的夹紧力，无需借助额外加力杆，适配日常工位的快速装拆需求。在安装与使用边界上，该C形夹的开口尺寸可覆盖常规小型零件的装夹需求，架体底部做了平面度处理，放置在工作台面时不会出现晃动，螺杆的行程预留了足够的空行程，可快速适配不同厚度的工件，无需多次转动手柄调整初始位置。实际使用中，这类C形夹常配合台虎钳、焊接工作台、木工操作台使用，也可在设备维修时用于临时固定管路、线束、小型零部件，相比快速夹钳，其夹紧力调节范围更大，夹紧后自锁性能更好，不会因为工位振动出现松脱的问题，结构无易损小件，日常维护仅需定期给螺杆螺纹添加润滑脂即可长期使用，是车间工位、维修现场、手工制作场景中普及率极高的基础紧固工装。
