四柱式冲压工装组件结构设计

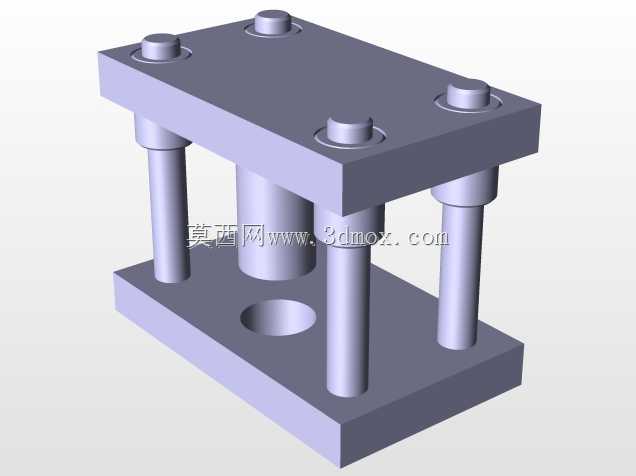

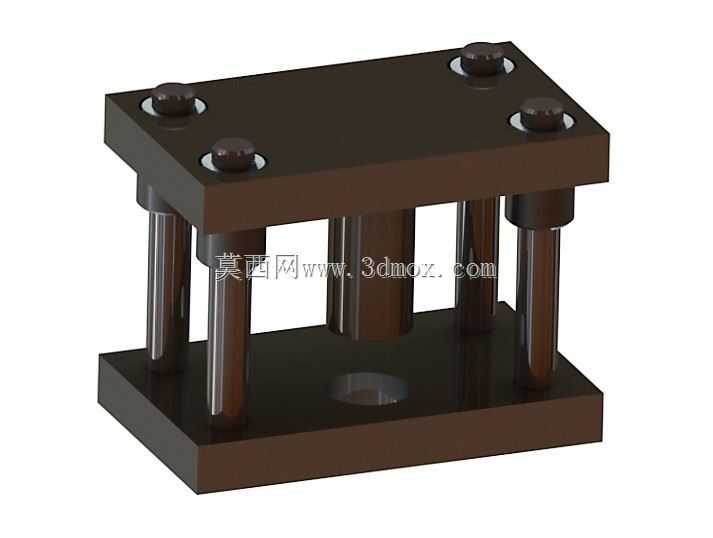

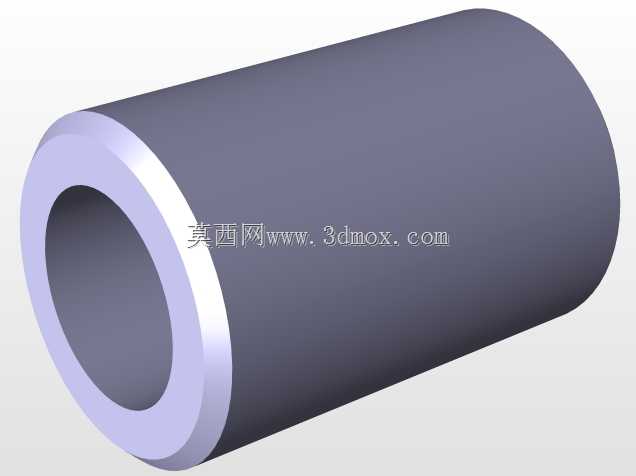

这套四柱式冲压工装组件，主要面向小吨位冲床配套的五金件冲裁、浅拉伸、压装工序使用，常见于小型五金加工厂的端子冲切、薄钢板成型、小零件压合工位，适配常规开式可倾压力机的滑块安装接口，无需额外改造即可直接装夹使用。从结构设计逻辑来看，上下模座采用平行度公差控制在0.02mm以内的平板结构，四根镀铬导向导柱均匀分布在模座四角，配合无油润滑导套实现上下模的精准对位，合模过程中导向副的配合间隙控制在0.01mm以内，可有效避免冲裁过程中出现的啃模、偏载问题，大幅延长凸凹模的使用寿命。上模座预留的四个内六角螺栓安装位，对应冲床滑块的标准T型槽间距，安装时无需额外打孔适配，下模座的中心漏料孔对应常规工作台的落料通道尺寸，冲裁完成的废料可直接通过孔位落入设备废料收集槽，无需额外增设排料结构。中间工作区域预留的凸模安装位，可根据加工零件的形状快速更换对应凸模与凹模镶块，模座本身为通用型基体，无需针对单款零件重新制作整套模架，可大幅降低小批量冲压生产的工装制造成本。导柱的伸出长度经过匹配设计，开模状态下导柱仍保留足够的配合长度，不会出现导套脱离导柱的情况，合模过程中导向副先于凸模接触，提前完成对位后凸模再接触工件，可有效避免因滑块间隙导致的凸模崩刃问题。上下模座的厚度经过刚度校核，在公称吨位冲压力作用下，模座的变形量控制在0.005mm以内，不会因为模座变形导致冲压件尺寸超差。日常维护时仅需定期在导柱表面涂抹少量润滑脂即可，无需复杂的保养流程，适合多品种小批量的冲压生产场景快速换模使用，安装时仅需通过压板将下模座固定在冲床工作台面，上模座通过螺栓与滑块连接，调整合模高度后即可试生产，整体安装调试时间可控制在半小时以内，相比非标定制的专用模架，通用化的结构设计可覆盖多数小型冲压件的生产需求，减少工装库存占用的生产场地与资金成本。
