精密法兰式定位钻模工装结构

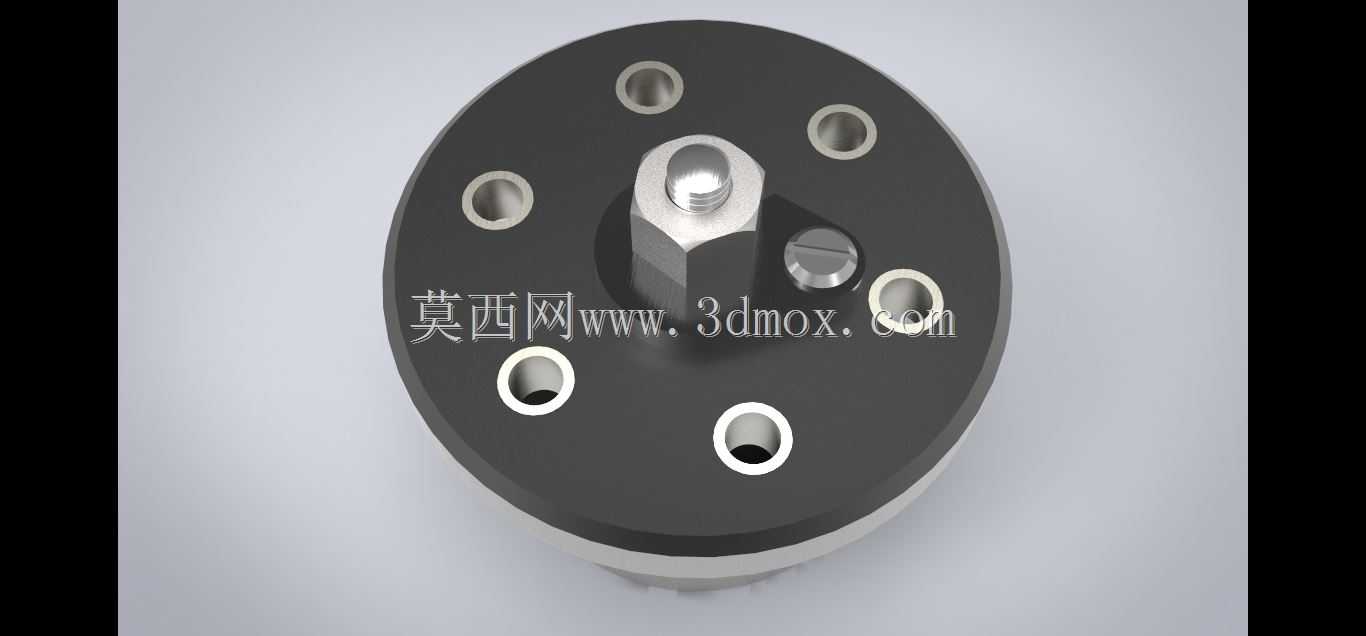

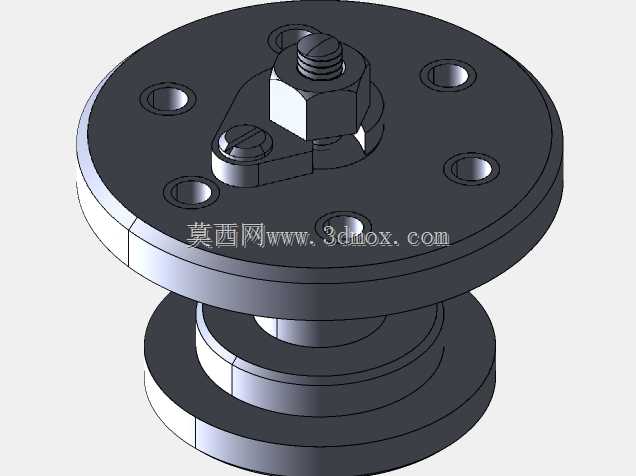

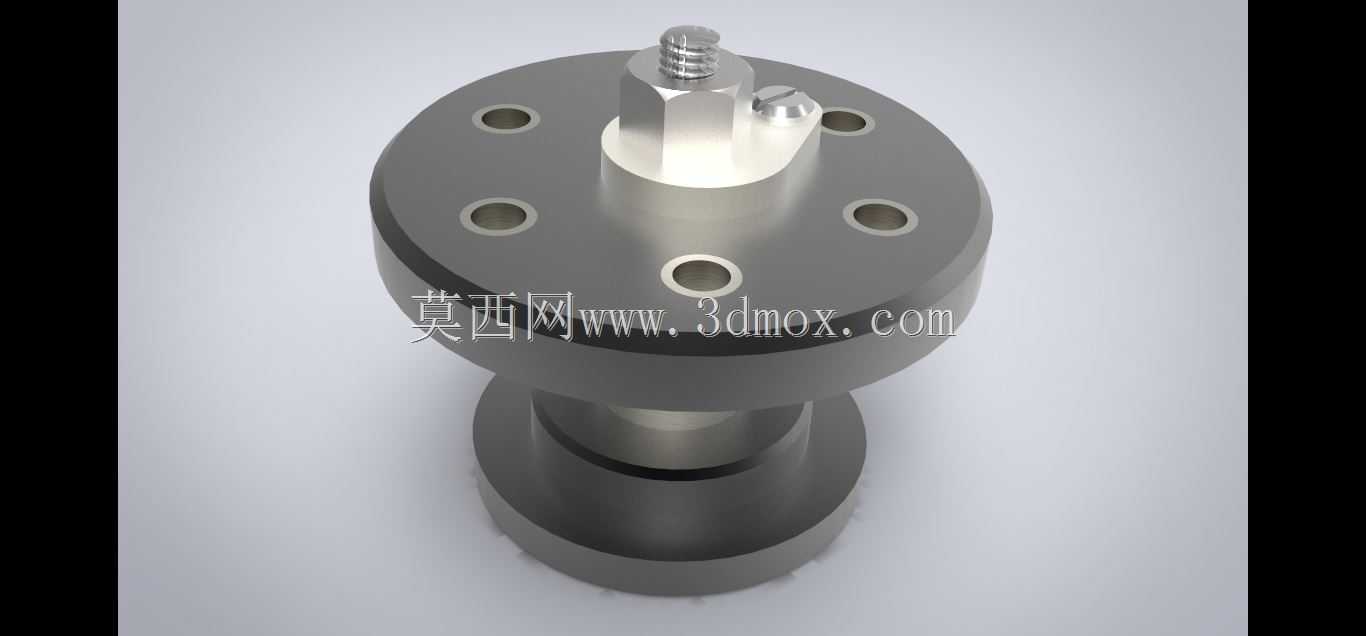

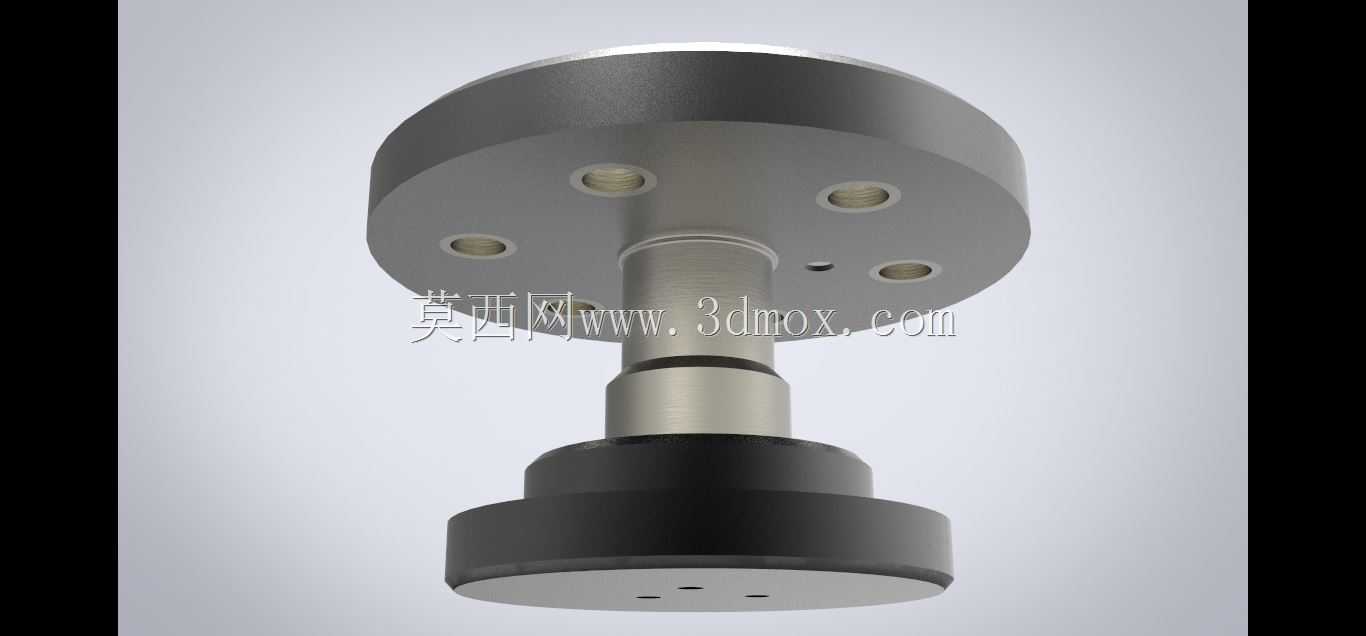

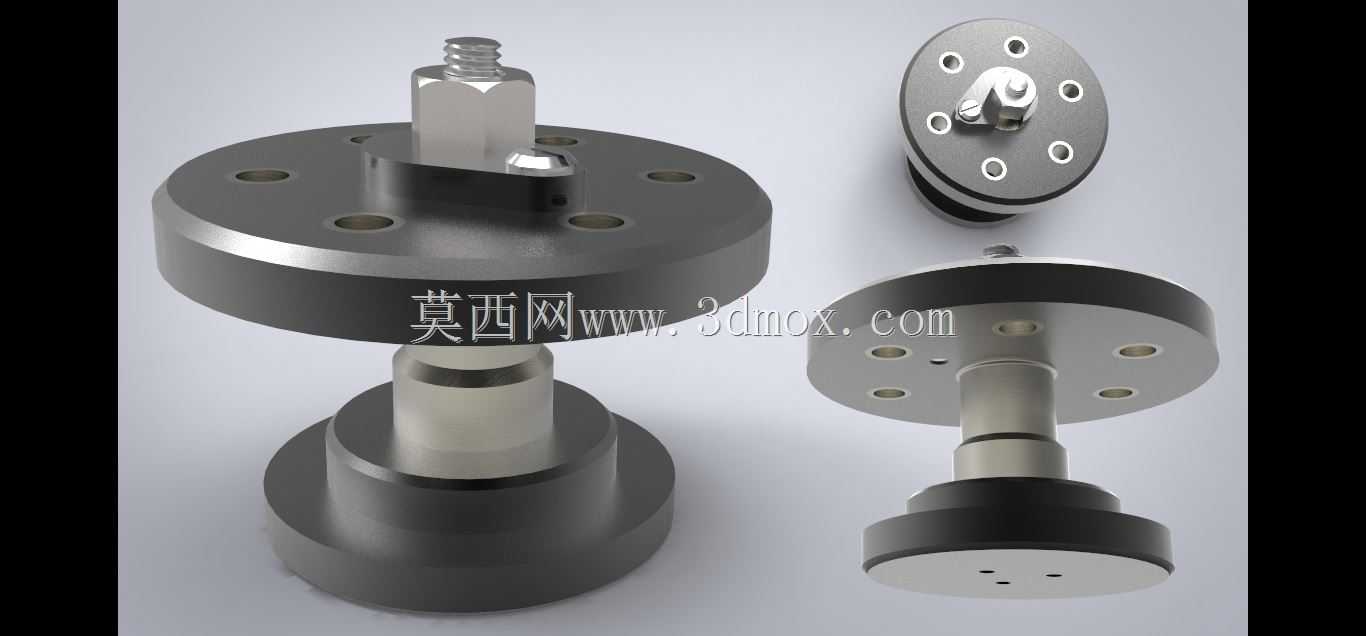

这款钻模主要应用于批量机械零件的钻孔加工工序，在钻床、镗床等设备的加工场景中承担工件定位与夹紧的核心作用，能有效规避划线找正带来的效率低下、精度一致性差的问题，尤其适合中小尺寸盘类、轴套类零件的多孔加工场景。从结构设计来看，整体采用上下同轴的阶梯式法兰基座布局，下部圆柱段为安装定位基准，可直接插入机床工作台的标准定位孔或配套夹具基座内，保证工装自身与机床主轴的同轴度误差控制在极小范围内；上部圆盘端面上均匀分布6个圆周排列的钻套安装孔，每个孔位都经过精密铰削加工，可镶嵌标准快换钻套，引导钻头准确切入工件指定位置，避免钻孔过程中钻头偏斜、孔径超差的问题。圆盘中心设置的凸台定位结构，采用带锁紧螺钉的快换式定位芯轴设计，可根据待加工工件的内孔尺寸更换对应规格的芯轴，实现不同孔径工件的快速装夹切换，芯轴顶部的外螺纹段配套压紧螺母，装夹工件时只需将工件内孔套入定位芯轴，拧紧顶部螺母即可完成工件夹紧，无需额外找正，单工件装夹时间可缩短至数秒。设计过程中优先考虑了加工过程的排屑与刚性需求，法兰基座采用整体合金钢材料调质处理，表面发黑防锈，各定位面、安装面的平面度与垂直度公差均按精密工装标准设计，避免长期使用后出现磨损变形导致的精度衰减。安装边界方面，下部定位圆柱的直径与标准机床工作台定位孔适配，上部法兰圆盘的外径尺寸覆盖常见中小型盘类零件的加工范围，整体高度控制在合理区间，既保证装夹工件后刀具的行程足够，又不会因为工装过高导致加工过程出现振颤。在实际生产应用中，这类钻模可将同批次零件的孔位位置度误差稳定控制在0.02mm以内，大幅降低操作人员的技能要求，即使是半熟练操作工也能完成高精度孔系的批量加工，同时减少划线、找正等辅助工序的时间占比，有效提升单台设备的加工效率，降低单件加工的成本消耗，还能保证同批次零件的孔位精度完全一致，为后续的部件装配环节提供精度保障，避免因为孔位偏差导致的装配卡滞、部件互换性差等问题。
