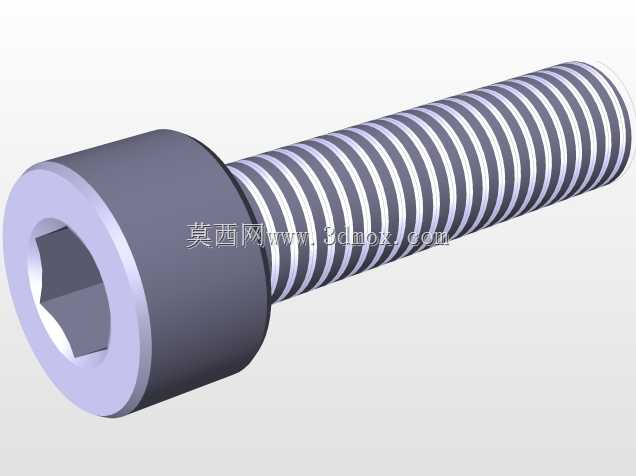

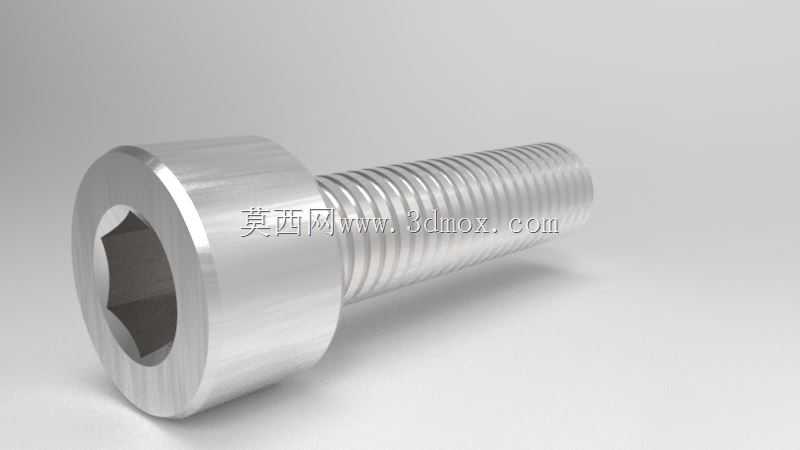

圆柱头内六角紧固螺栓结构设计

在各类机械装配场景中，这类圆柱头内六角螺栓是应用频次极高的紧固连接件，从自动化设备的机架拼装、机床护板的固定，到小型机电产品的壳体锁附、工装夹具的模块拼接，几乎所有需要可拆卸紧固的结构节点，都能见到它的身影。不同于外六角螺栓需要预留足够的扳手操作空间，内六角的驱动形式让它可以适配沉孔安装场景，螺栓头部完全沉入安装基面以下，既不会突出构件表面干涉周边部件运动，也能避免外接凸起带来的剐蹭风险，在空间紧凑的装配结构里优势格外明显。设计这类螺栓时，首先要匹配对应公称直径的螺纹参数，牙型角、螺距严格遵循通用公制螺纹规范，保证和同规格螺母、螺纹孔的互换性，螺杆部分的光杆段长度要结合被连接件的总厚度调整，确保螺纹旋合深度满足抗拉、抗剪的载荷要求，避免出现螺纹啮合不足导致的滑牙、脱扣问题。头部的内六角驱动槽尺寸要和标准内六角扳手的对边尺寸匹配，槽深既要保证扳手插入后有足够的咬合深度，不会因为扭矩过大出现拧圆角的情况，也不能过深削弱头部的结构强度，头部的圆柱外径要比螺纹大径留出足够的承压面，锁紧时压力能均匀分散在被连接件的接触面上，不会压伤较软材质的安装基面。安装边界上，需要提前在被连接件上加工适配的沉头孔，沉孔直径要略大于螺栓头部外径，沉孔深度要保证螺栓头部沉入后不高出基面，沉孔底部的平面度要控制在合理范围，避免锁紧时螺栓出现偏斜，导致螺纹受力不均。螺杆穿过的通孔直径要比螺纹大径留出0.5-1mm的间隙，方便装配时的对位调整，同时要根据实际工况的载荷等级，选择对应性能等级的螺栓材质，有防腐需求的场景还要额外做表面镀层处理，日常装配时要匹配对应扭矩范围锁紧，既不能扭矩不足导致紧固松动，也不能扭矩过载造成螺栓拉伸断裂。
