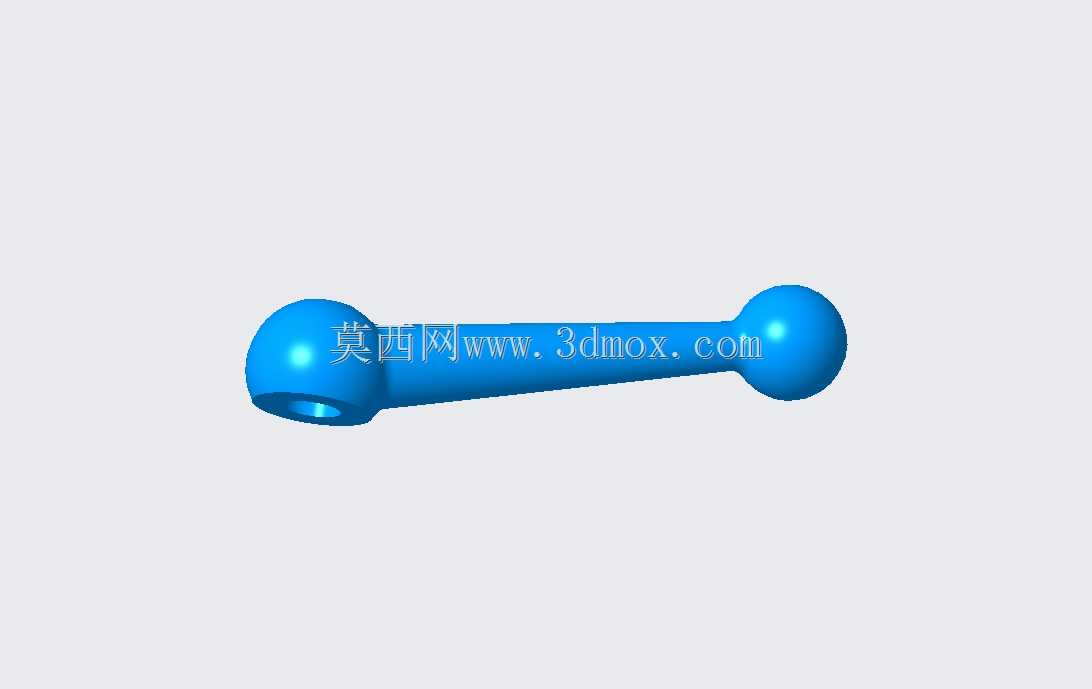

球头式拧紧操作专用手柄结构

这款球头式操作手柄，是手动拧紧作业场景里的常用操作件，在各类工装夹具、小型设备调节机构、机床附件的锁紧环节都有广泛应用，比如工装台的定位块锁紧、小型检测设备的调节旋钮配套、生产线旁工装的快速锁止工位，都能见到这类结构的身影。从功能设计上看，它的核心作用是传递手动扭矩，一端的内孔用于和待拧紧的螺钉、调节螺杆端部配合，通过人手握持杆身施加周向力，完成螺纹副的拧紧或者松脱动作，相比直接用手拧动螺钉，能借助杆身的力臂放大扭矩，让锁紧力更稳定，也能避免手部直接接触金属螺纹端造成的划伤。设计思路上，整体采用了两端膨大、中间收窄的杆身结构，握持端做了完整的球形端头，一方面是避免操作时手部从杆尾滑脱，球形的曲面没有尖锐棱角，长时间操作也不会硌伤手掌，另一方面球形端头的重量分布能让转动时的手感更跟手，施加扭矩时的力反馈更清晰。和螺钉配合的一端同样做了膨大的环形端面，这个端面在拧紧到位后会和被锁紧件的表面贴合，起到限位作用，避免拧紧过度导致螺纹滑牙，也能让锁紧后的接触面压合更均匀，不会出现偏载松动的问题。中间的杆身做了渐变的锥度过渡，从配合端到握持端平滑收窄再过渡到球头，没有应力集中的直角台阶，在承受较大拧紧扭矩的时候，杆身的应力分布更均匀，不会在截面突变处出现断裂失效的问题。从安装边界来看，配合端的内孔尺寸需要和待配套的螺钉端部外径匹配，安装时只需要将内孔对准螺钉端部的配合柱插入即可，不需要额外的紧固件，依靠孔和柱的配合传递扭矩，拆卸也十分方便，适合需要频繁松紧调节的工位。外形上整体没有多余的凸起结构，表面做了光滑过渡处理，不会勾挂工作服或者周边的管线，在狭小的设备操作空间里也能灵活转动，不会和周边的零部件发生运动干涉。在实际选型使用时，需要根据需要的拧紧扭矩大小选择对应杆长的规格，杆身越长能提供的扭矩越大，但也要注意安装空间的回转半径，避免转动时球头端碰到周边的设备结构，影响操作行程。这类手柄的结构没有复杂的内部机构，可靠性很高，日常使用基本不需要维护，只要配合内孔没有出现磨损变形，就能长期稳定传递扭矩，是手动锁紧调节场景里性价比很高的操作配件。
