嵌入式交流电源面板安装插座结构

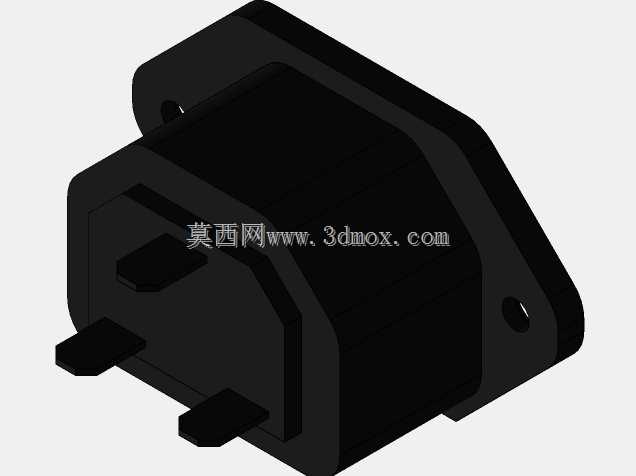

这类面板安装式交流插座，多应用在工业控制机柜、台式测试仪器、医疗设备、商用电器的壳体进线端，作为设备市电输入的标准接驳接口，替代外露的接线端子，既提升整机布线的规整度，也能避免带电接线端外露带来的触电风险，同时统一接口规格后，不同设备的电源线可以通用互换，降低现场运维的配件储备压力。从结构设计来看，这款插座采用带法兰边的嵌入式安装结构，法兰上预留两个对称的安装固定孔，安装时只需在设备面板上开出对应尺寸的矩形安装孔，将插座本体从面板外侧推入卡合，再通过两颗螺丝从正面或背面锁紧法兰边即可完成固定，安装后插座与面板贴合紧密，不会出现晃动松脱的问题，法兰边的厚度经过匹配设计，锁紧后不会突出面板过多，兼顾设备外观的整体性。插座的插套部分采用全包覆绝缘壳体，内部导电插片的排布符合国标三扁插的间距要求，插片伸出长度经过校核，插入配套插头后能保证足够的接触面积，降低大电流通过时的接触电阻，避免长期工作出现插片发热氧化的问题；壳体外侧设置有多道定位筋条，推入面板安装孔时筋条会与孔壁产生轻微过盈配合，在螺丝锁紧前就能实现插座的预固定，方便产线装配时的单人操作，不需要额外扶持对位。设计过程中需要重点校核安装边界尺寸，首先是面板开孔的长宽公差要控制在合理范围，开孔过大容易导致插座嵌入后出现缝隙，开孔过小则无法顺利推入，同时要保证插座本体伸入设备内部的深度与内部元器件预留足够的安全间隙，避免插座尾部的接线端与内部电路板、金属结构件发生接触造成短路；插片的接线端采用焊片式结构，既可以直接焊接导线，也可以配套快速插簧实现免焊压接，适配不同生产场景的装配工艺需求。绝缘壳体选用耐温阻燃的工程塑料材质，能够满足常规市电接入场景下的耐温、阻燃要求，即使出现短时过载发热，壳体也不会出现融化变形的问题，法兰边缘做了小尺寸的倒角处理，安装时不会刮伤面板表面的喷塑或漆面，也能避免装配工人被锐边划伤。
