重型脊状固定脚轮结构设计方案

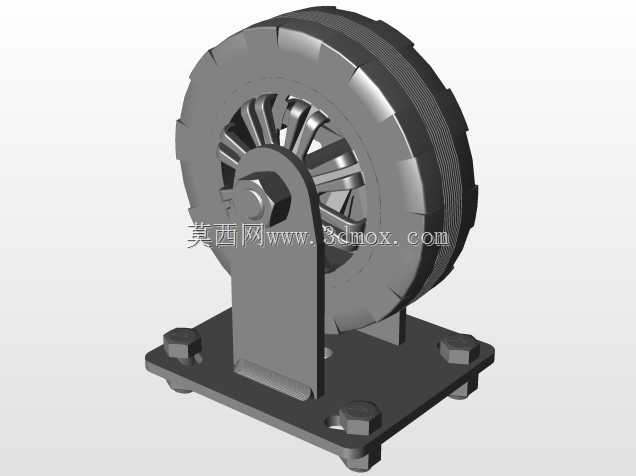

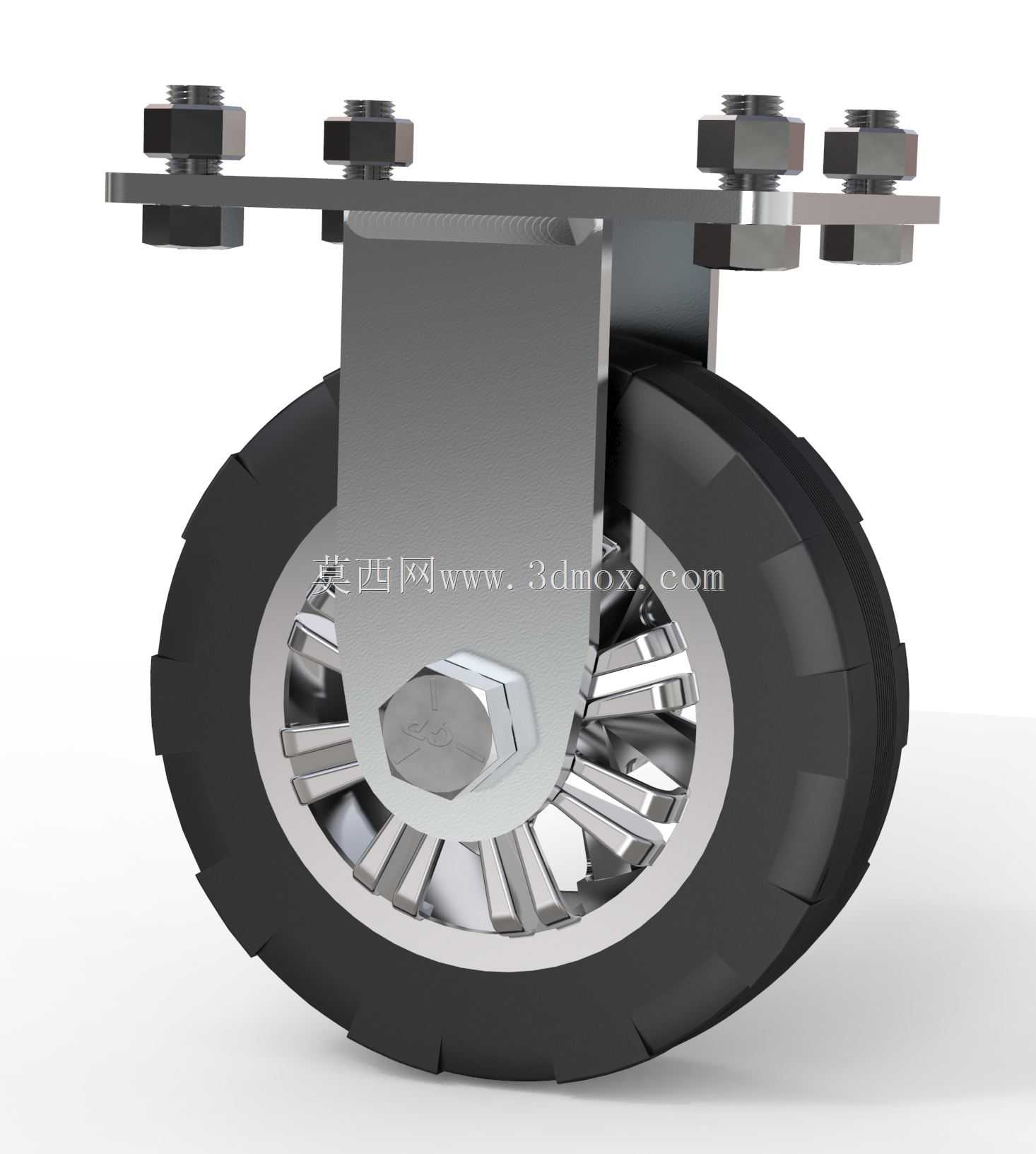

这款脚轮的设计初衷是面向中重型工业设备的移动承载需求，常见于车间周转工装、重型货架、自动化设备机架、大型电气柜等需要短距离移位的工业场景，区别于轻型家具脚轮，其结构强度冗余设计充分考虑了工业场景中常见的冲击载荷、地面不平整带来的偏载问题。从结构设计逻辑来看，顶部采用四螺栓安装法兰，安装面为平整钢板结构，四个螺栓孔对称分布，适配多数工业设备底部的标准安装孔位，安装时无需额外加工转接板，可直接通过螺栓与设备底架锁紧，安装边界的法兰厚度经过受力校核，能避免长期承重后安装面变形导致的螺栓松动问题。支架部分采用厚钢板折弯成型的一体式支架，轮轴位置通过加厚的轴套结构强化，轮体与支架之间的连接采用大直径六角锁紧螺栓，配合防松垫片，可承受轮体滚动时的径向与轴向冲击力，避免轮体在重载转向或颠簸路面出现轴体脱出的问题。轮体采用橡胶外层搭配金属轮毂的结构，外层橡胶的脊状胎面设计并非装饰作用，一方面是增加与地面的接触摩擦力，在环氧地坪、水泥地面、钢板地面等常见工业地面都能保持足够的抓地力，避免设备移位时出现打滑，另一方面脊状的凸起结构能在滚动时排开地面的细小碎屑、积水，减少硬物嵌入胎面导致的轮体跳动问题。轮毂部分采用辐条式金属结构，相比实心轮毂在保证同等强度的前提下降低了整体自重，同时辐条之间的空隙能在轮体滚动时形成空气流通，降低长距离移动时橡胶胎面的温升，延缓橡胶老化速度。在实际选型应用中，这类固定脚轮通常会搭配同规格的万向脚轮组合使用，固定脚轮布置在设备的行进方向后侧，万向脚轮布置在前侧，既可以保证设备直线行进时的方向稳定性，又能通过前侧万向轮实现灵活转向。设计过程中对轮体的转动阻力做了优化，轮轴位置采用自润滑衬套，无需定期加注润滑脂即可保持顺畅转动，适配工厂内低维护频次的使用需求，同时橡胶胎面的硬度经过调校，既能保证足够的承载能力，又能起到一定的减震作用，减少设备移动过程中的震动对内部精密元器件的影响。安装尺寸方面，顶部法兰的孔位间距适配主流的重型设备底架安装标准，轮体的回转半径经过核算，安装后不会与设备底部的突出结构产生干涉，整体安装高度控制在合理范围内，不会过多抬高设备的整体重心，保证设备放置与移动时的稳定性。
