3.5英寸直角平开式门铰链结构设计

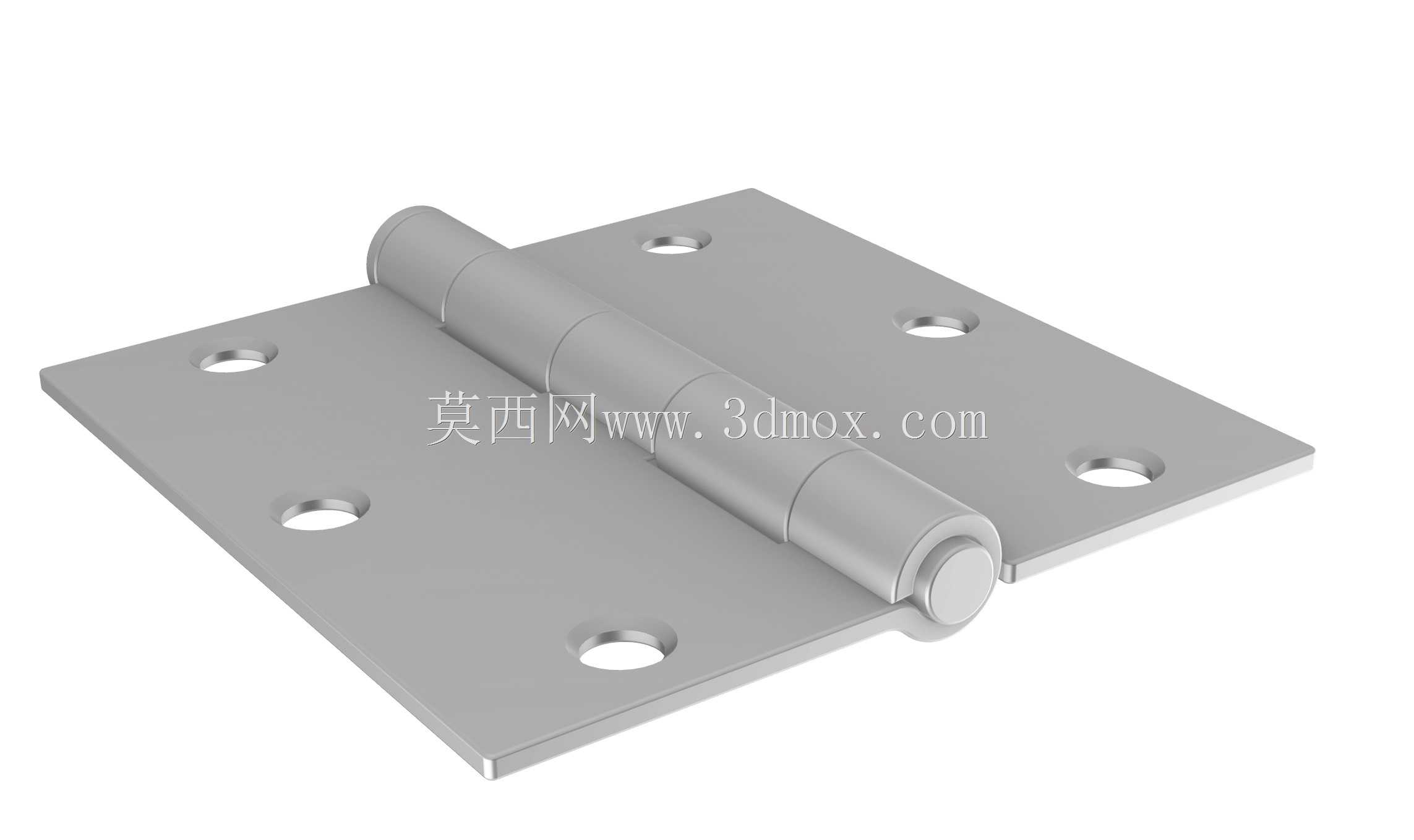

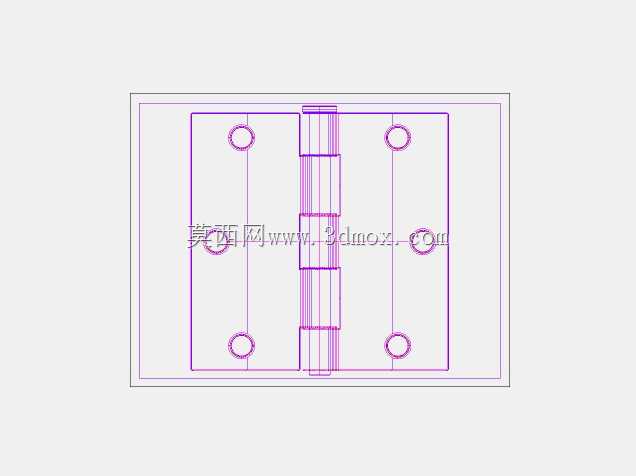

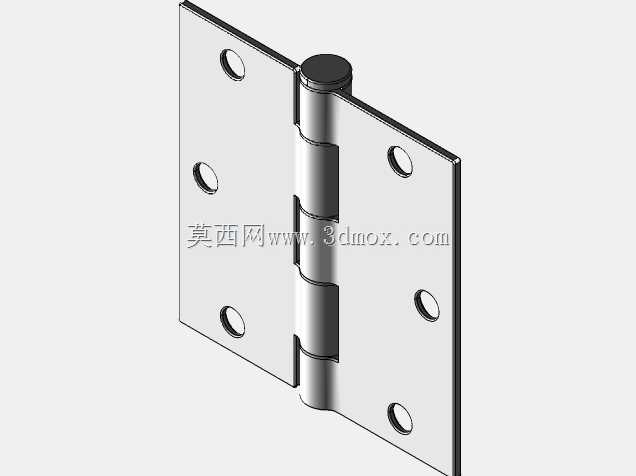

日常做柜体、室内门、小型设备舱门的结构设计时，这类直角平开合页是选型频率极高的连接件，很多刚入行的工程师容易忽略合页的安装边界细节，导致后期装配出现门体剐蹭、开合卡滞、承重不足的问题。这款3.5英寸规格的直角铰链，两个页片分别对应门框与门体的安装面，合页轴采用贯穿式卷边结构，页片上的安装孔位做了沉头设计，装配后螺丝头部可以完全埋入页片平面，不会突出表面刮蹭门体或周边结构。从实际应用场景来看，这类铰链适配厚度30-45mm的木质门、钢制柜体门、小型设备检修舱门，单页承重可以满足常规民用及轻型工业场景的门体使用需求，开合角度可以达到180度，完全覆盖日常平开门的开合行程需求。设计这类铰链的三维结构时，首先要确认两个页片的平面度公差，卷边轴套的同轴度需要控制在合理范围内，否则开合过程中会出现阻尼不均、轴销磨损过快的问题；页片上的安装孔位间距需要匹配常规门体的安装边距，孔位距离页片边缘的尺寸要避开木材开裂风险区、金属板材的焊接应力区，同时要给安装工具留出足够的操作空间，避免螺丝装配时无法垂直拧入。安装边界方面，需要提前核算门体与门框之间的缝隙预留量，合页页片的厚度决定了门闭合时的侧边间隙，轴销的突出量要控制在不影响门体完全闭合的范围内，两个页片展开时的平面共面度要保证门体安装后不会出现下垂错位。不同于暗藏式铰链，这类明装直角铰链的安装调试难度更低，后期维护更换也更方便，不需要在门体或门框上开深槽，只需要在安装面定位打孔即可固定，对于批量生产的柜体、标准化室内门来说，这类结构的通用性更强，不需要针对不同门厚做过多的定制化调整，只需要根据门体的总重量调整单扇门的合页安装数量即可。建模过程中需要注意卷边部位的圆角过渡，避免应力集中导致合页承重时出现卷边开裂的问题，页片边缘做了微小的倒角处理，既可以避免安装时割手，也能减少门体开合过程中页片边缘与安装面的剐蹭磨损。
