Hafele平齐式不锈钢门用插销结构

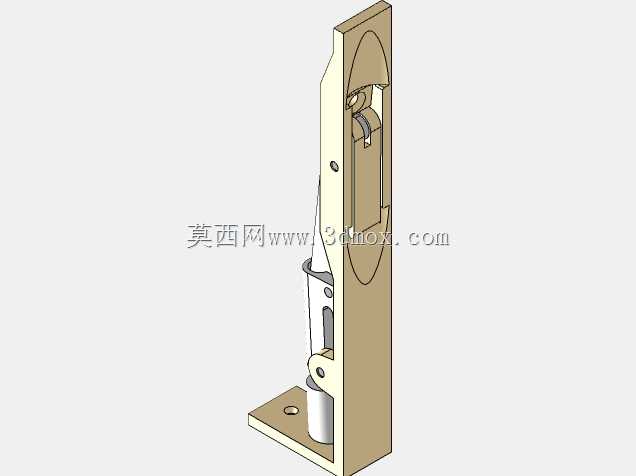

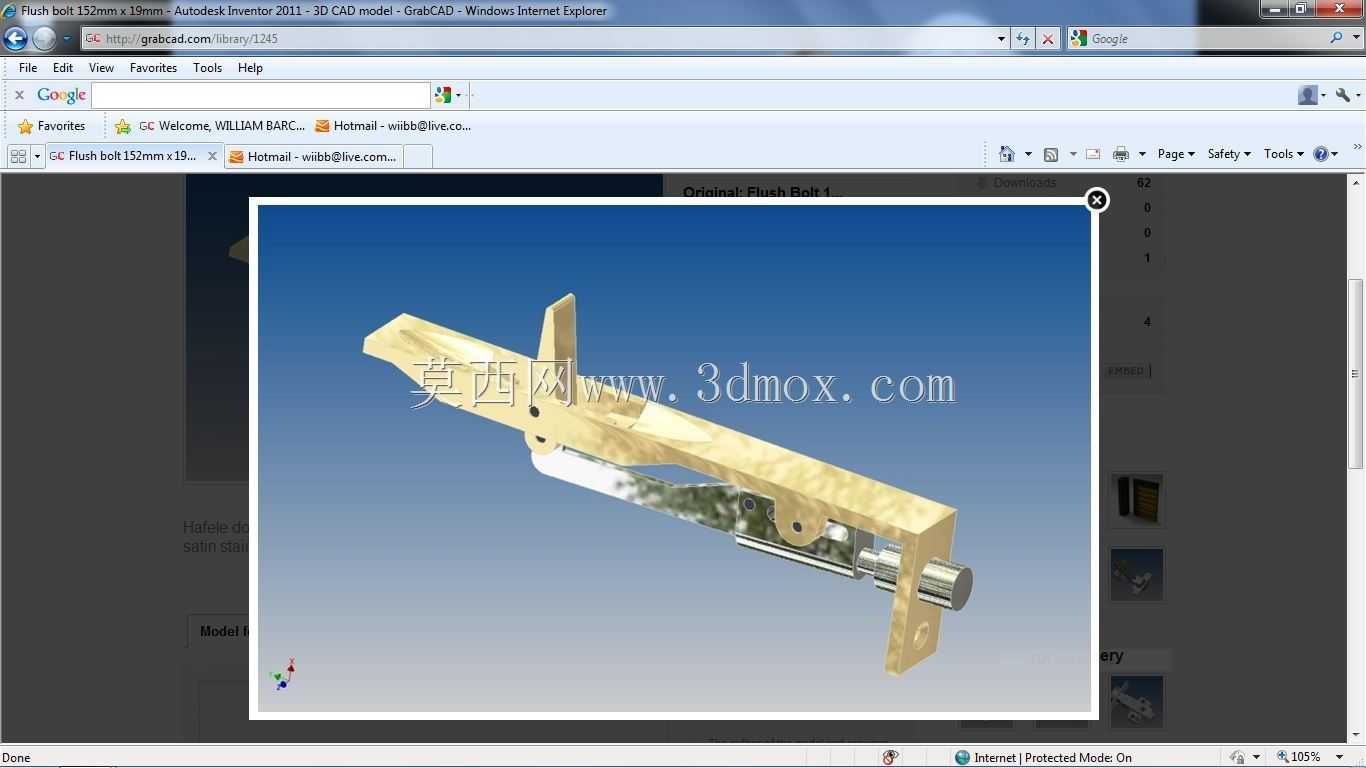

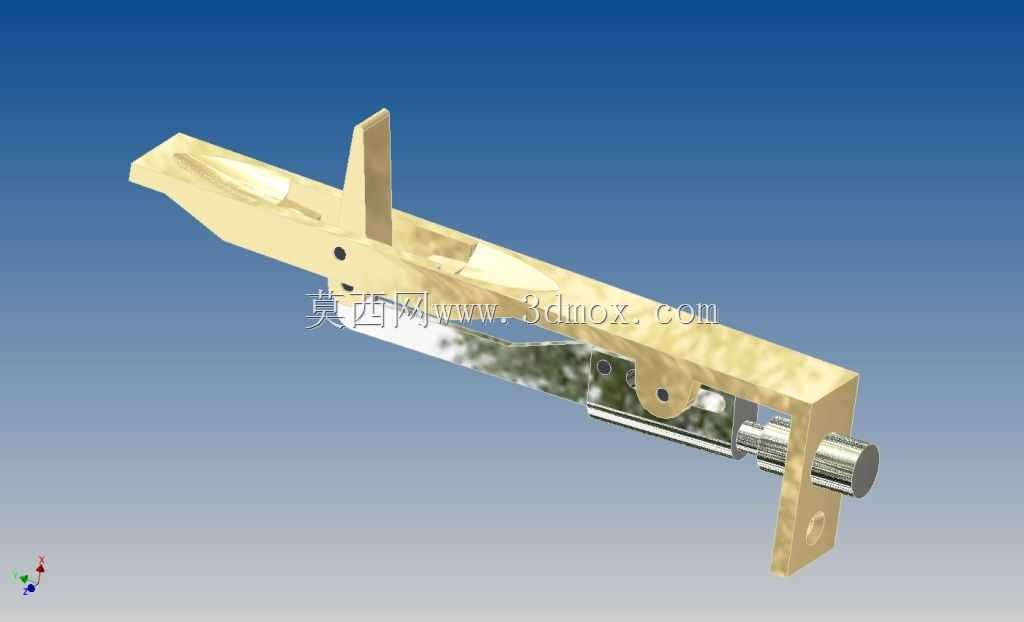

这款平齐式门用锁闭构件，核心适配室内暗装门、柜体侧门、设备检修门的隐蔽式锁闭需求，安装完成后构件表面与门板齐平，无突出外凸结构，不会勾挂过往人员衣物或搬运物料，在洁净车间隔断门、实验室设备柜门、高端定制家具暗门场景中应用广泛，相比明装插销更适配对外观整洁度有要求的安装场景。构件整体采用不锈钢材质加工，主体承力板厚度适配19mm厚度的门板安装位，总长度152mm，安装时需在门板侧边预铣对应深度的嵌装槽，将构件整体嵌入槽内后通过侧边两个沉头孔完成固定，锁舌伸出后可卡入门框对应预留的锁孔内，实现门板的侧向锁止，扳动上部的拨片即可带动内部连杆机构完成解锁动作，拨片的操作角度经过限位设计，扳动到最大行程时刚好完成锁舌的完全收回，不会出现过行程导致内部构件卡滞的问题。设计过程中优先考虑了嵌装后的平齐度要求，主体承力架的折弯边公差控制在±0.1mm范围内，避免安装后出现边缘突出门板表面的情况，内部的连杆传动结构采用铰接点配合，铰接位置预留了合理的活动间隙，长期使用不会因为积尘或轻微锈蚀出现操作卡滞，锁舌端部做了倒角导向处理，即使门板与门框存在轻微的位置偏差，锁舌也能顺利滑入锁孔完成锁闭。构件尾部的固定折边与主体承力架为一体化折弯成型，相比焊接拼接的结构抗冲击性能更强，在频繁开关门的使用场景下不会出现折边断裂的问题，拨片表面做了防滑纹理处理，操作人员戴薄手套也能顺利完成扳动解锁操作，内部的复位弹簧采用不锈钢材质，避免长期使用出现锈蚀失效，弹簧的预紧力经过调校，锁闭状态下锁舌不会因为门板振动出现自行回缩的问题，解锁时扳动拨片的力度控制在15N左右，操作手感顺畅不会出现过松或过紧的情况。安装边界方面，除了门板上需要预铣的嵌装槽外，门框上的锁孔位置需要与锁舌伸出位置严格对中，锁孔直径比锁舌大1mm即可，预留过大的间隙会导致锁闭后门板出现晃动，预留过小则会出现锁舌卡滞无法完全伸出的问题，构件的所有外露边缘都做了倒圆角处理，安装和使用过程中不会划伤操作人员，整体结构没有易损的小零件，日常使用无需额外维护，适合在各类需要隐蔽式锁闭的门体上安装使用。
