车间物料转运带反捆固定移动台车

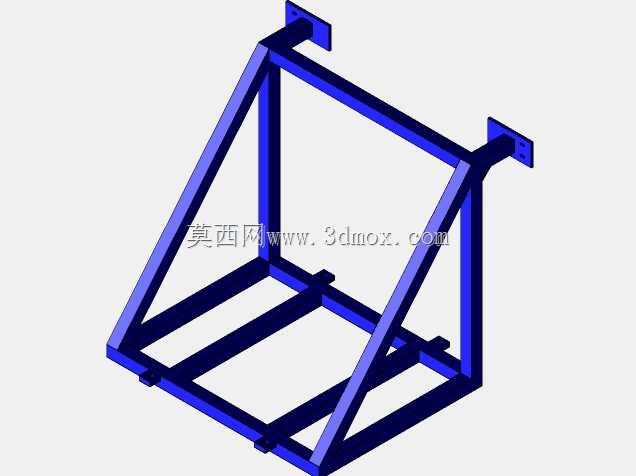

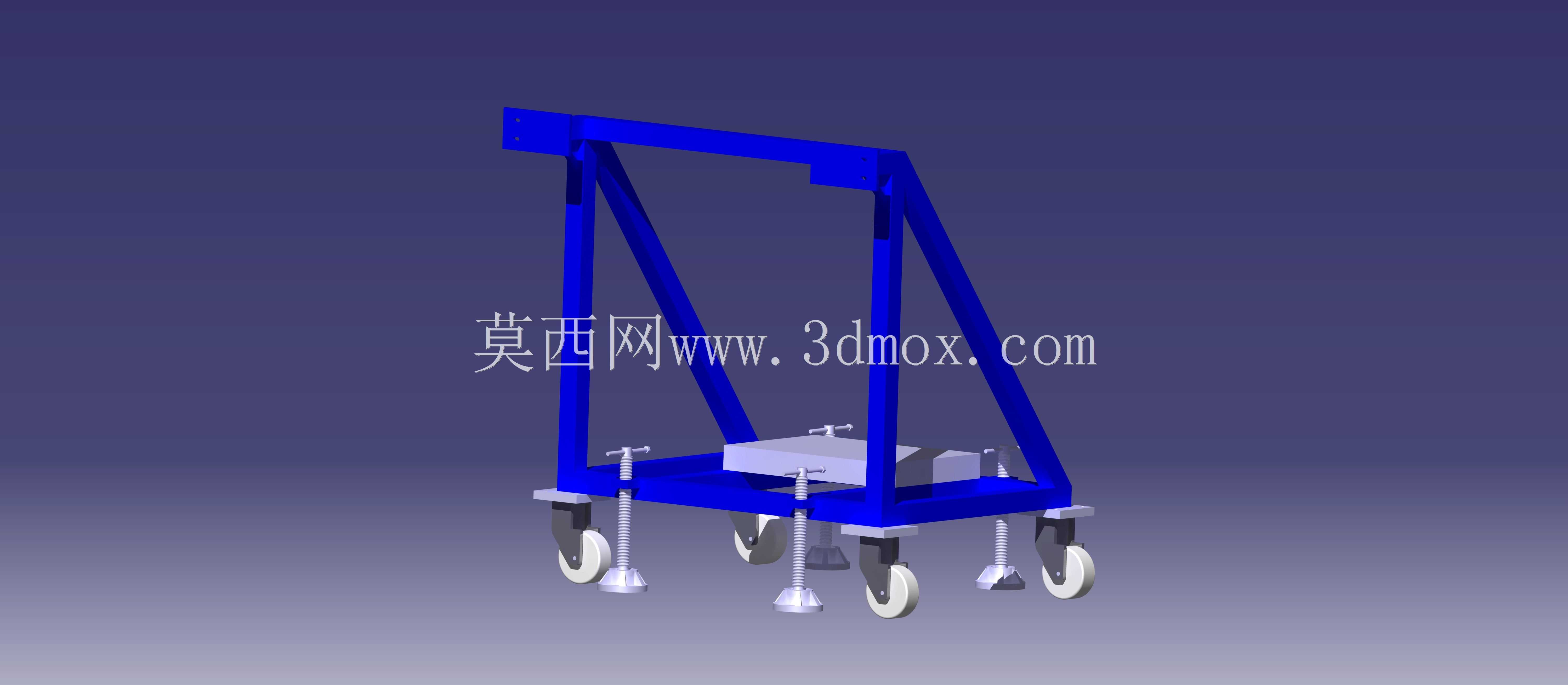

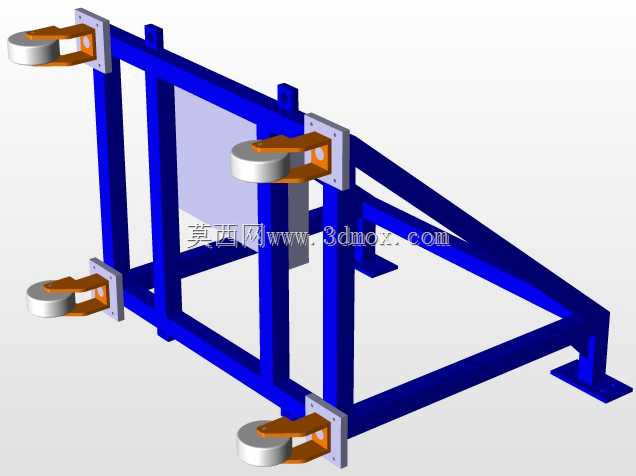

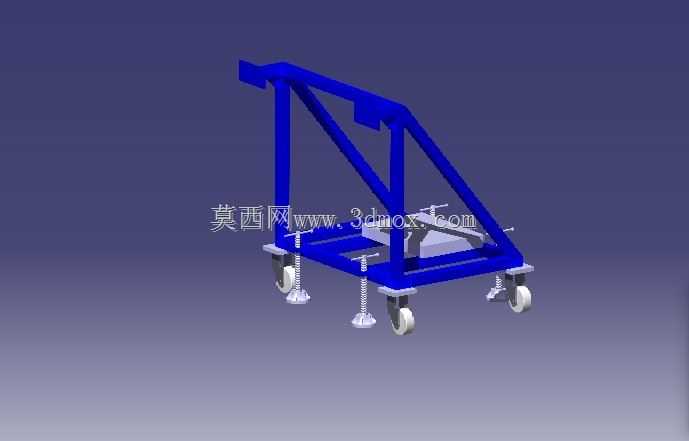

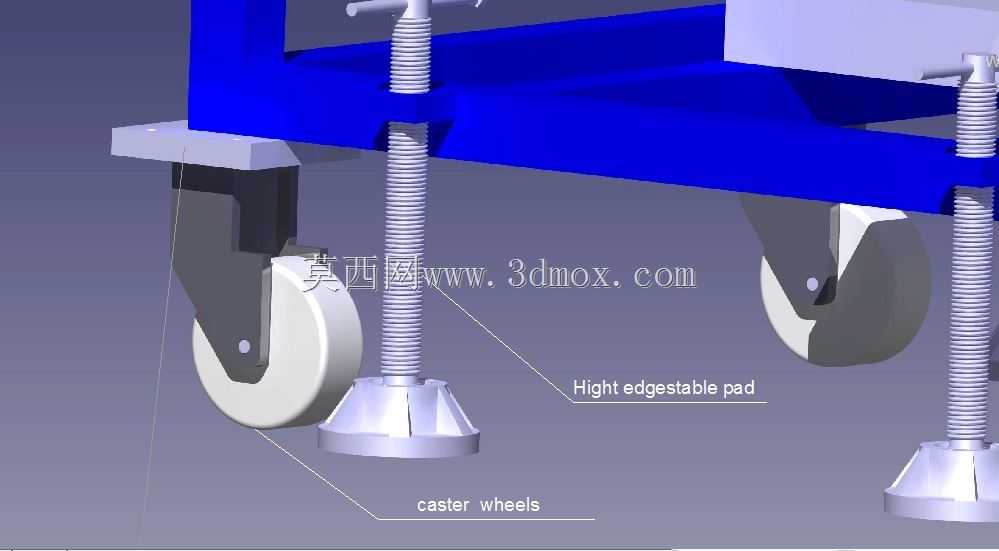

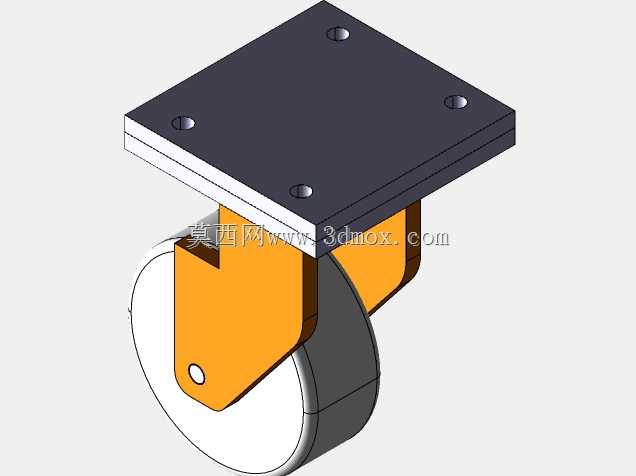

这款带反捆结构的移动台车，主要面向生产车间内部工序间的物料周转、线边定点上料场景设计，解决常规转运台车在移动过程中物料易滑移、倾覆的痛点，适配中小型结构件、分装总成件的短距离转运与临时存放需求。从结构设计逻辑来看，整体采用框架式焊接结构作为承载基体，主框架选用矩形管拼焊成型，斜向支撑筋的布置完全匹配满载工况下的受力路径，在保证整体刚性的前提下尽可能削减冗余自重，避免人工推行时负载过大。底部行走单元采用万向脚轮搭配可调支撑脚的组合配置，日常转运时依靠脚轮实现灵活转向与移动，到达指定工位后，旋下四个角的可调支撑脚，将整车抬升脱离脚轮受力，既可以避免长期负载下脚轮轴承变形，也能抵消地面不平整带来的晃动，保证作业时整车的稳定性。上部的反捆固定结构是这款台车的核心设计点，区别于常规的平面挡边结构，反捆式压臂可以从物料上部施加反向压紧力，配合框架侧边的定位挡块，能够适配不同外形尺寸的工件固定，不需要额外制作专用定位工装，压臂的铰接位置做了长槽调节设计，可以根据物料堆叠高度调整压紧行程，锁紧后不会在转运颠簸中松脱。在安装边界与尺寸适配方面，整车宽度控制在常规车间人行通道的通行阈值内，长度方向预留了叉车避让空间，既可以人工推行，也能使用叉车进行跨区域转运，上部承载面的高度匹配主流生产线的作业高度，工人取放物料时不需要过度弯腰或者抬手，符合工位作业的人机工程要求。框架的边角位置全部做了圆弧倒角处理，避免车间通行时刮碰人员或者周边设备，脚轮选用聚氨酯材质，在环氧地坪上推行不会留下压痕，同时具备一定的减震效果，减少转运过程中对精密加工件的表面磕碰。设计过程中对整车的重心位置做了反复校核，反捆压臂收起时不会出现整车前倾后仰的问题，满载状态下的重心落在四个支撑脚的围合区域内，即使在车间有轻微坡度的通道上推行，也不会出现失稳侧翻的风险。这款台车不需要外接动力源，纯机械结构的设计几乎没有后期维护成本，铰接位置预留了润滑注油孔，长期使用只需要定期加注润滑脂即可保证压臂动作顺畅，适合多品种小批量的生产车间作为通用工位器具使用，能够替代部分专用转运工装，降低车间工装的制作与管理成本。
