支架焊接定位夹紧工装夹具结构

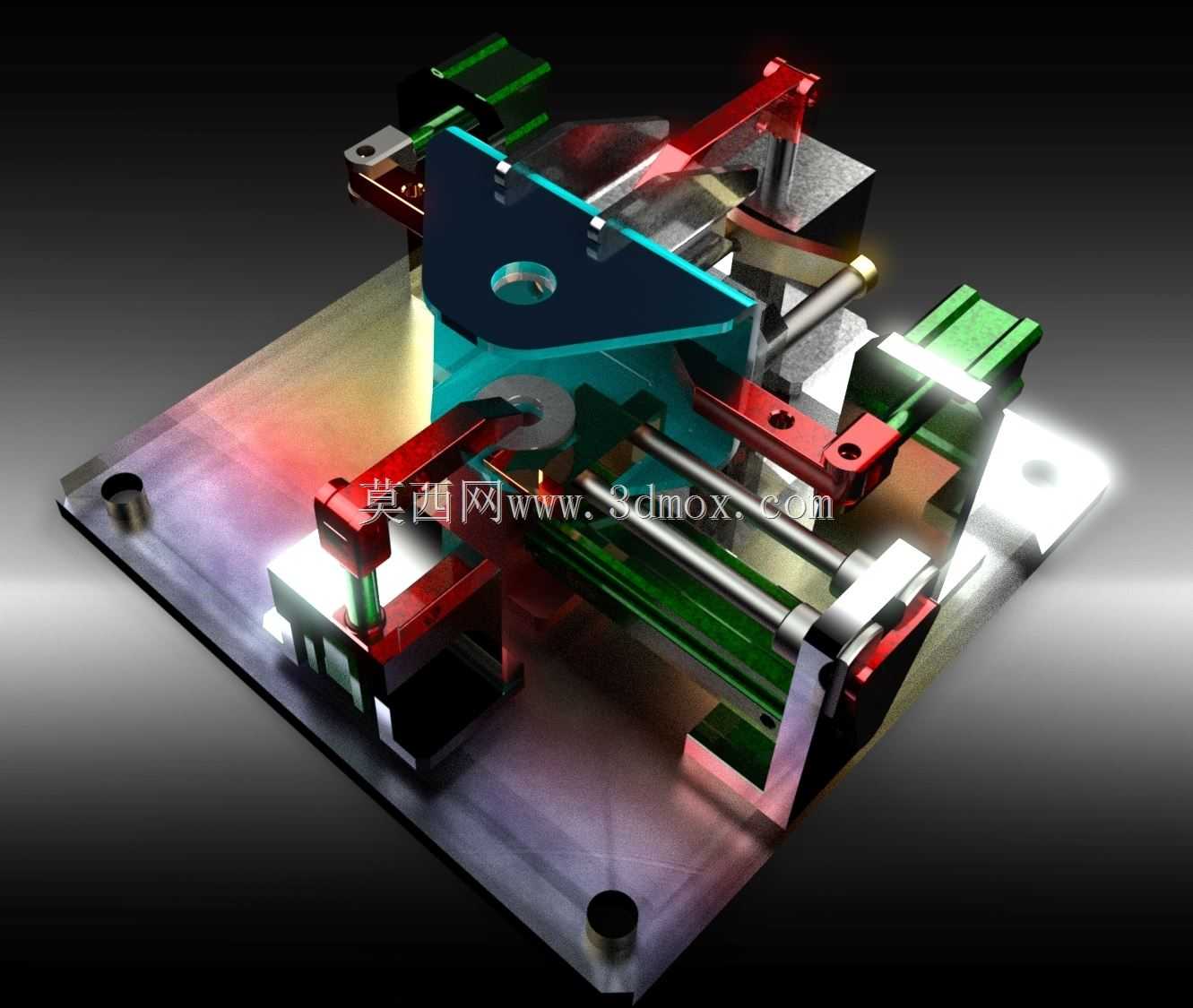

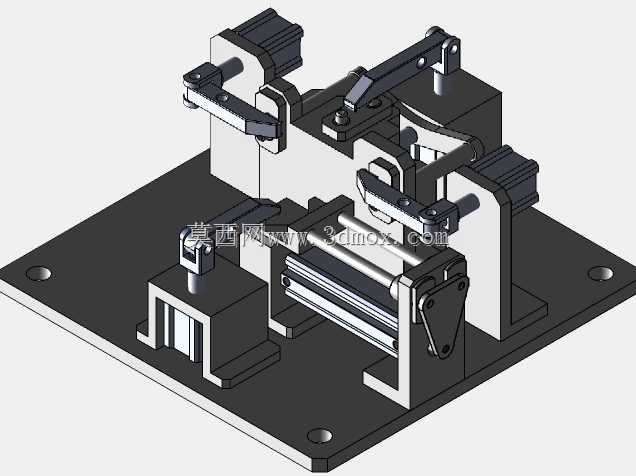

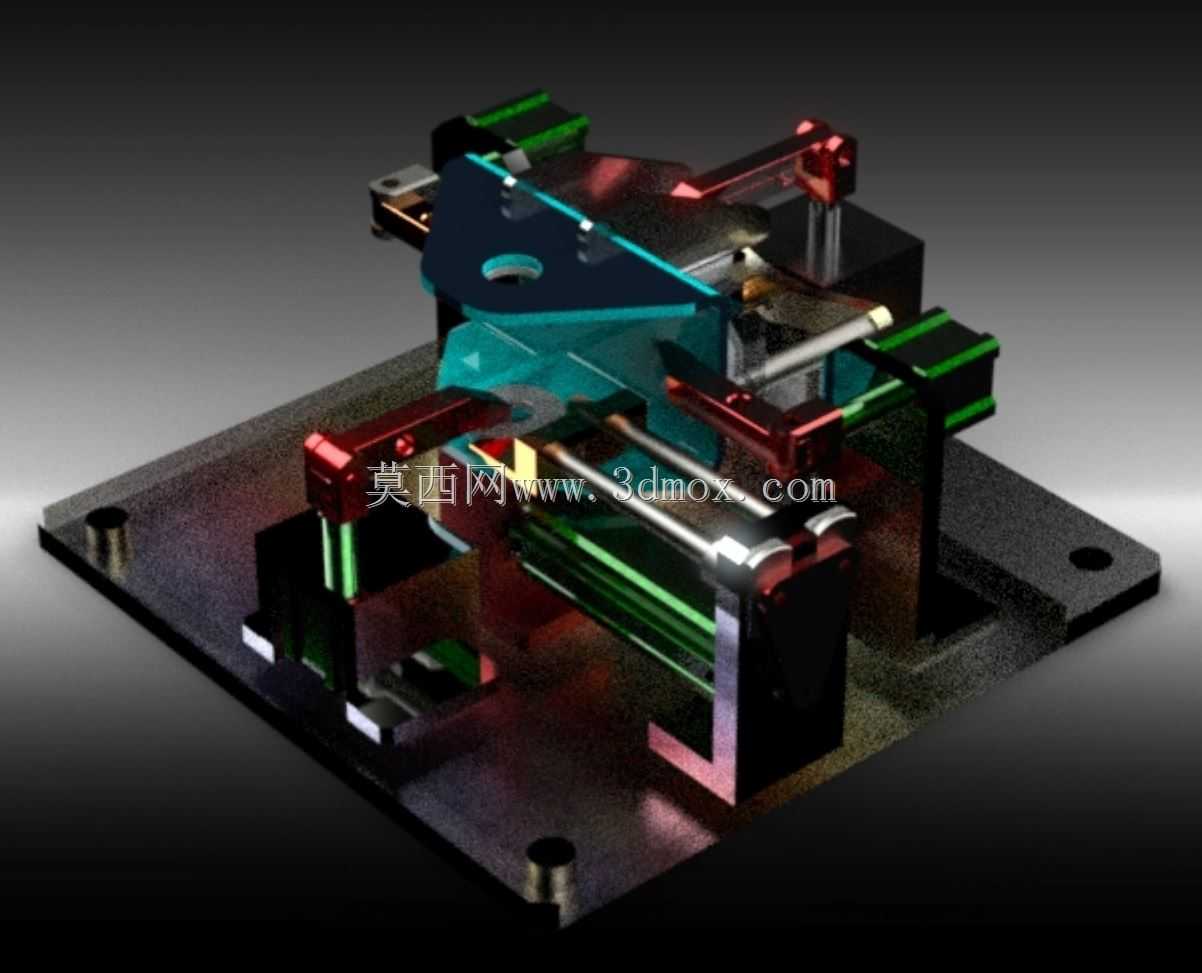

在金属结构件批量焊接加工场景中，工件定位偏差、焊接过程热变形移位是影响成品一致性的核心痛点，这套焊接夹具正是针对支架类工件的焊接工序开发的定位夹紧装置，适配中小尺寸异形支架的多焊缝同步焊接作业。整套夹具以底板作为安装基准面，底板上预留的沉头安装孔可直接固定在焊接工作台或变位机法兰面上，安装边界控制在常规工位操作范围内，无需额外改造现有焊接工位的基础布局，适配车间现有焊接作业的空间排布。设计阶段优先考虑了工件装夹的操作便捷性，针对支架的异形轮廓，分别设置了多组定位挡块与夹紧单元：底部支撑块贴合支架的基准平面，限制Z向自由度，侧向定位销匹配支架上的预制孔位，限制X、Y向的平移与转动自由度，避免装夹过程中出现过定位导致的工件变形。多组旋转压头分布在支架的焊缝周边，压头的压接位置避开了焊枪的行走路径，既保证焊接过程中工件不会因热应力产生翘曲移位，也不会干涉焊接作业的操作空间，工人无需反复调整工件位置即可完成全部焊缝的焊接作业。夹具的导向轴与滑动配合部件均做了耐磨处理，适配车间多班次连续作业的使用强度，日常维护仅需定期清理焊接飞溅、在滑动部位加注润滑脂即可，无需复杂的调校流程。针对支架焊接后需要快速校验形位公差的需求，夹具上集成的检查基准位可直接作为焊后初检的定位基准，工件焊接完成后无需拆卸即可快速核对关键尺寸的偏差，减少工件二次装夹校验的辅助时间，提升单工序的作业效率。整套夹具的夹紧力经过匹配计算，既可以克服焊接过程中的热变形应力，也不会因夹紧力过大导致薄壁支架部位产生压痕或塑性变形，适配不同壁厚的支架类工件焊接作业，在五金结构件、汽车零部件支架焊接工序中都能适配使用。
