三英寸管道支撑固定用帕西拉克管夹结构

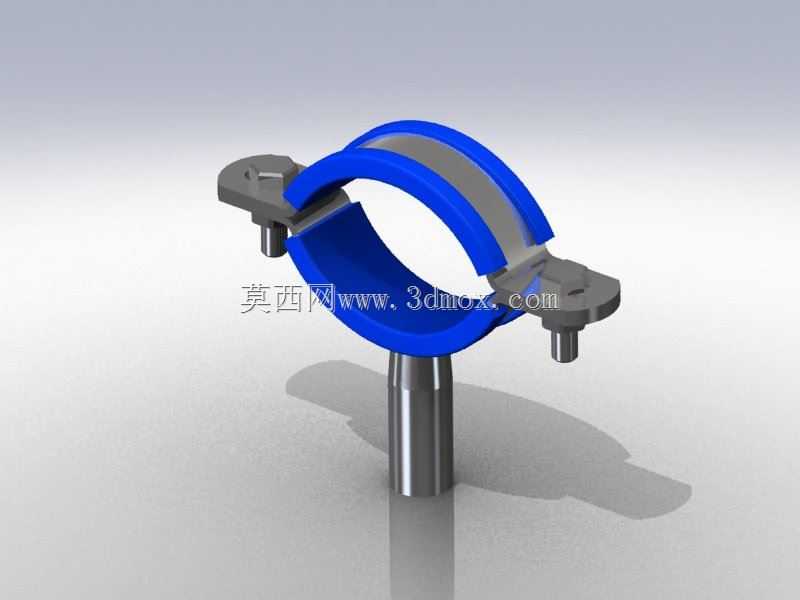

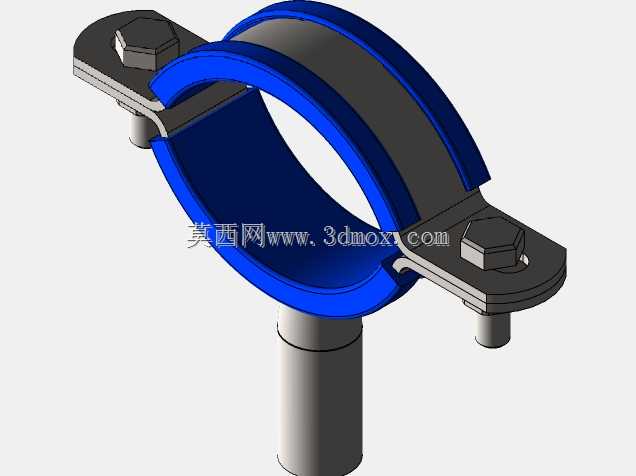

这款三英寸规格的管夹主要应用于工业流体输送管线、工艺设备配套管路的安装固定场景，在化工、食品加工、市政给排水、洁净流体输送等领域的管线布设作业中十分常见，核心作用是为指定外径的管道提供可靠的径向支撑与轴向限位，避免管线在介质输送过程中因流体脉动、设备振动、环境温度形变产生位移偏移，保障管线排布的稳定性与密封可靠性。从结构设计来看，该管夹采用上下对开式抱合结构，上半环与下半环的接合端设置带螺栓过孔的安装耳座，通过标准紧固件即可实现快速开合与锁紧，无需从管道端部穿套安装，在已布设完成的管线改造、维护作业中能大幅降低拆装工作量，适配现场复杂的安装工况。抱合环体内侧设置有缓冲垫层，一方面可以补偿管道外径的制造公差，增大抱合接触面的摩擦力，提升锁紧后的防滑移能力，另一方面能隔绝金属管夹与管道外壁的直接硬接触，避免不同金属材质接触产生电化学腐蚀，同时缓冲管线运行过程中传递的振动，降低振动传导至安装基座的量级。管夹底部设置一体化的圆柱型安装支杆，支杆可与配套的安装基座、支架横梁进行插接或焊接固定，明确了安装时的边界尺寸：抱合环的开合角度满足三英寸管道的径向装入需求，安装耳座的螺栓孔中心距适配常用的外六角紧固件规格，支杆的外径与长度匹配常规管线支架的安装孔位，安装时无需额外进行二次加工即可完成装配。设计过程中针对受力分布做了优化，抱合环的壁厚从耳座位置向环体中部做渐变过渡，在保障环体整体抱合力的前提下减少非受力区域的材料冗余，兼顾结构强度与轻量化需求；耳座位置做了局部加厚处理，避免螺栓锁紧时应力集中导致耳座开裂，支杆与下半环的连接位置设置圆弧过渡结构，分散支撑受力，降低长期承重下的断裂风险。实际选型使用时，该管夹适配对应外径的金属或非金属管道，安装时需注意控制螺栓锁紧扭矩，既要保证抱合力足够限制管道位移，也要避免扭矩过大压损管道外壁或导致环体变形，缓冲垫层的存在也能在一定程度上平衡锁紧扭矩的偏差，降低安装操作的精度要求。
