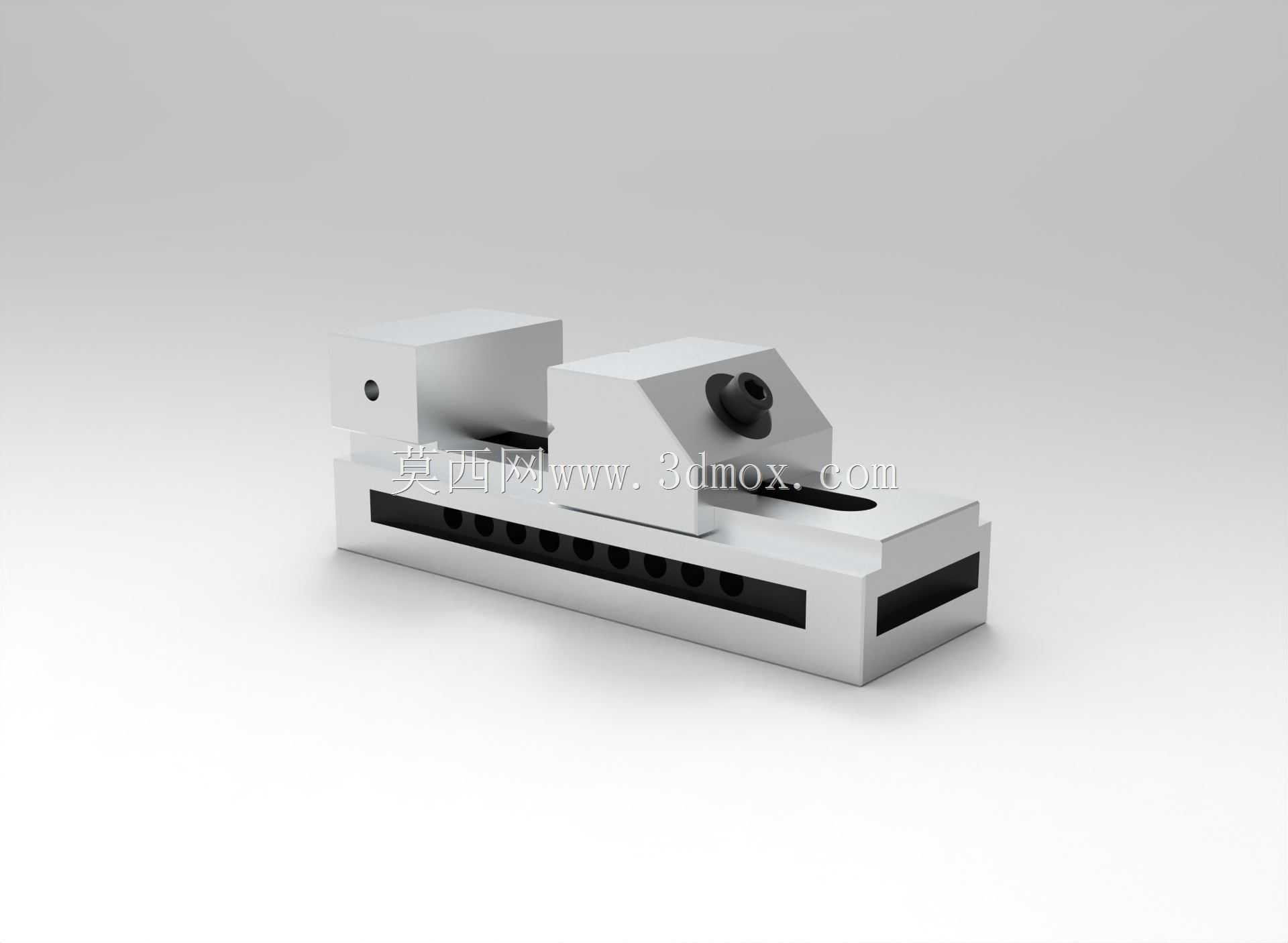

精密VS-20手动台钳夹持工装结构

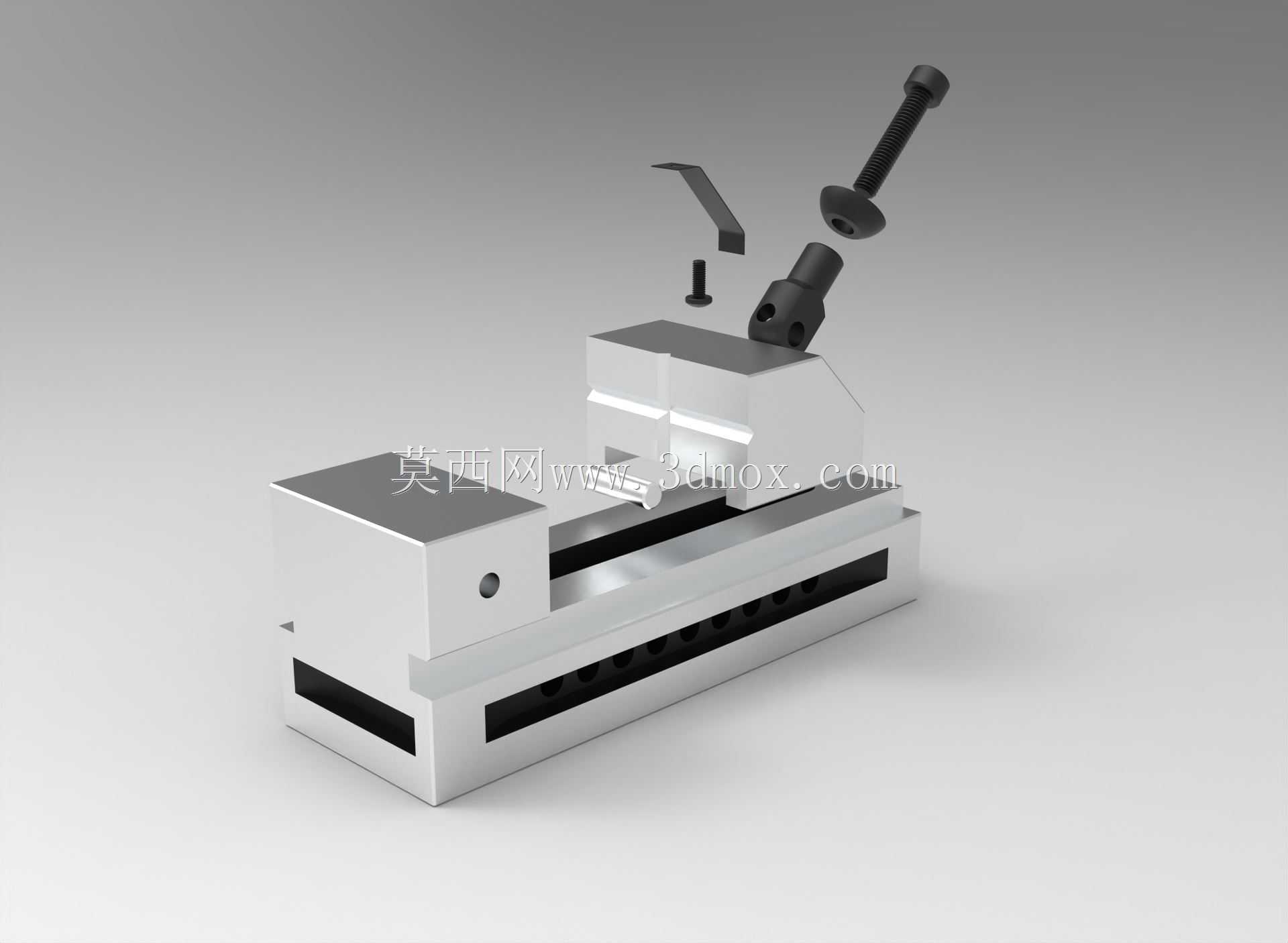

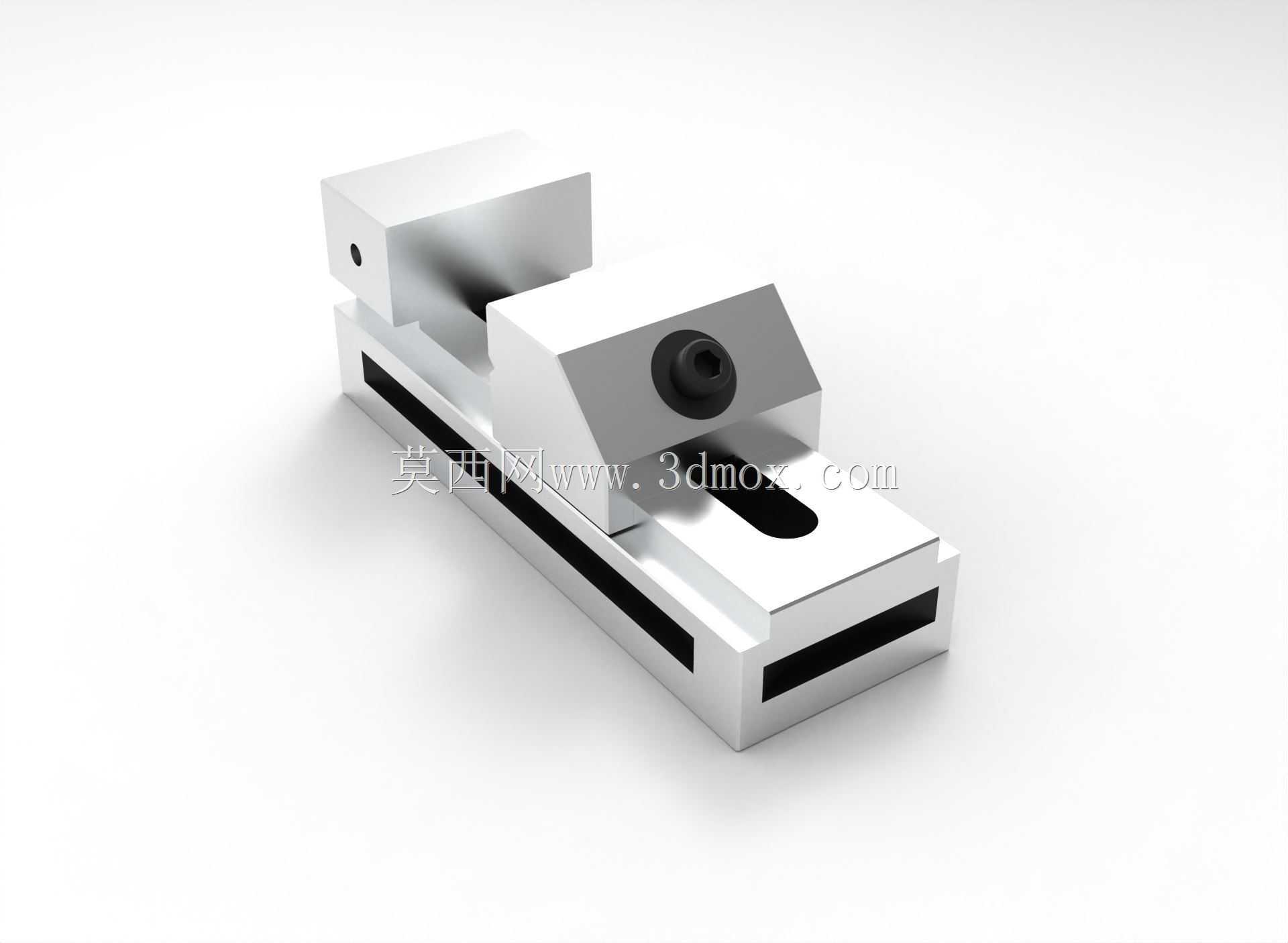

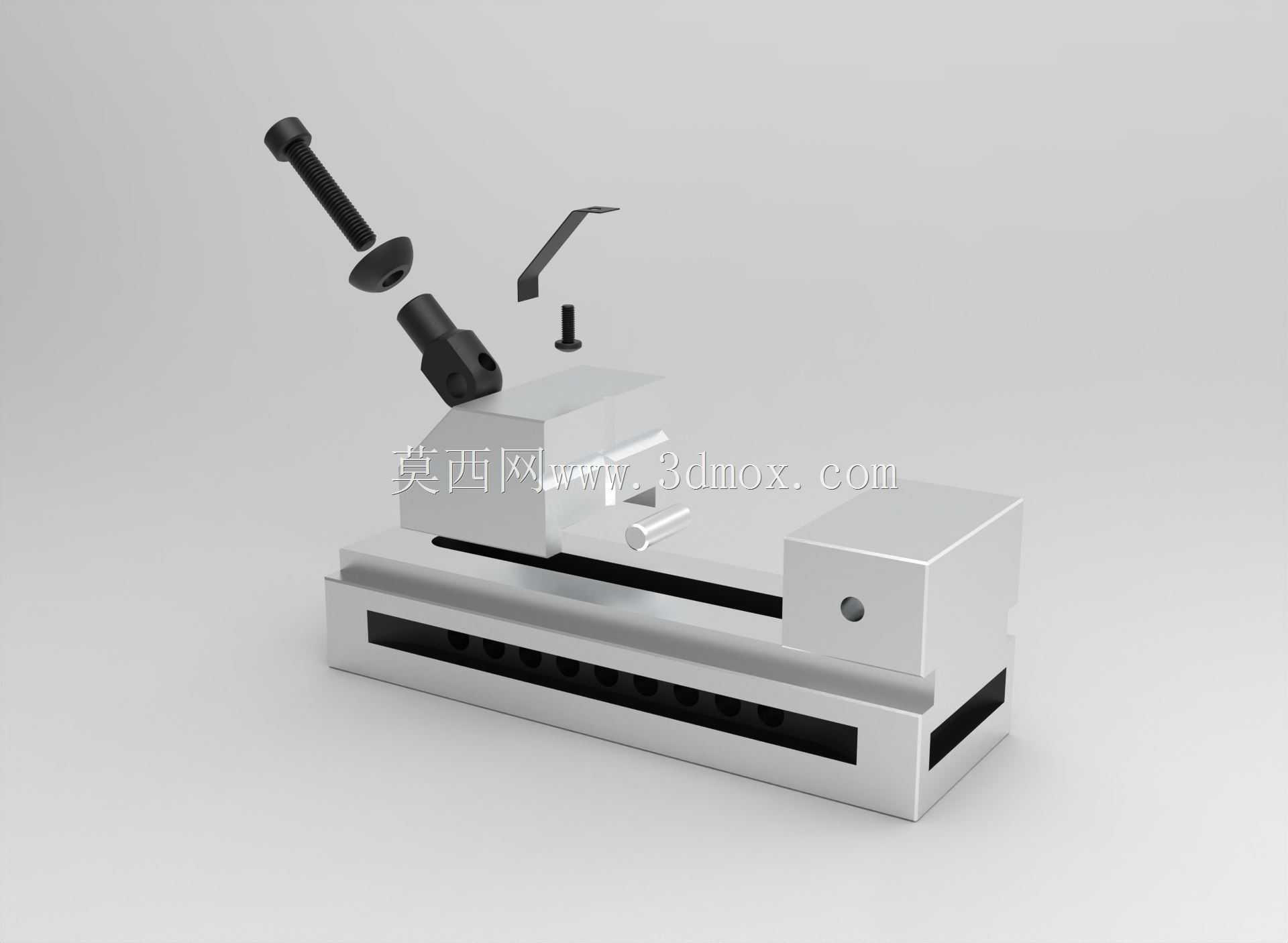

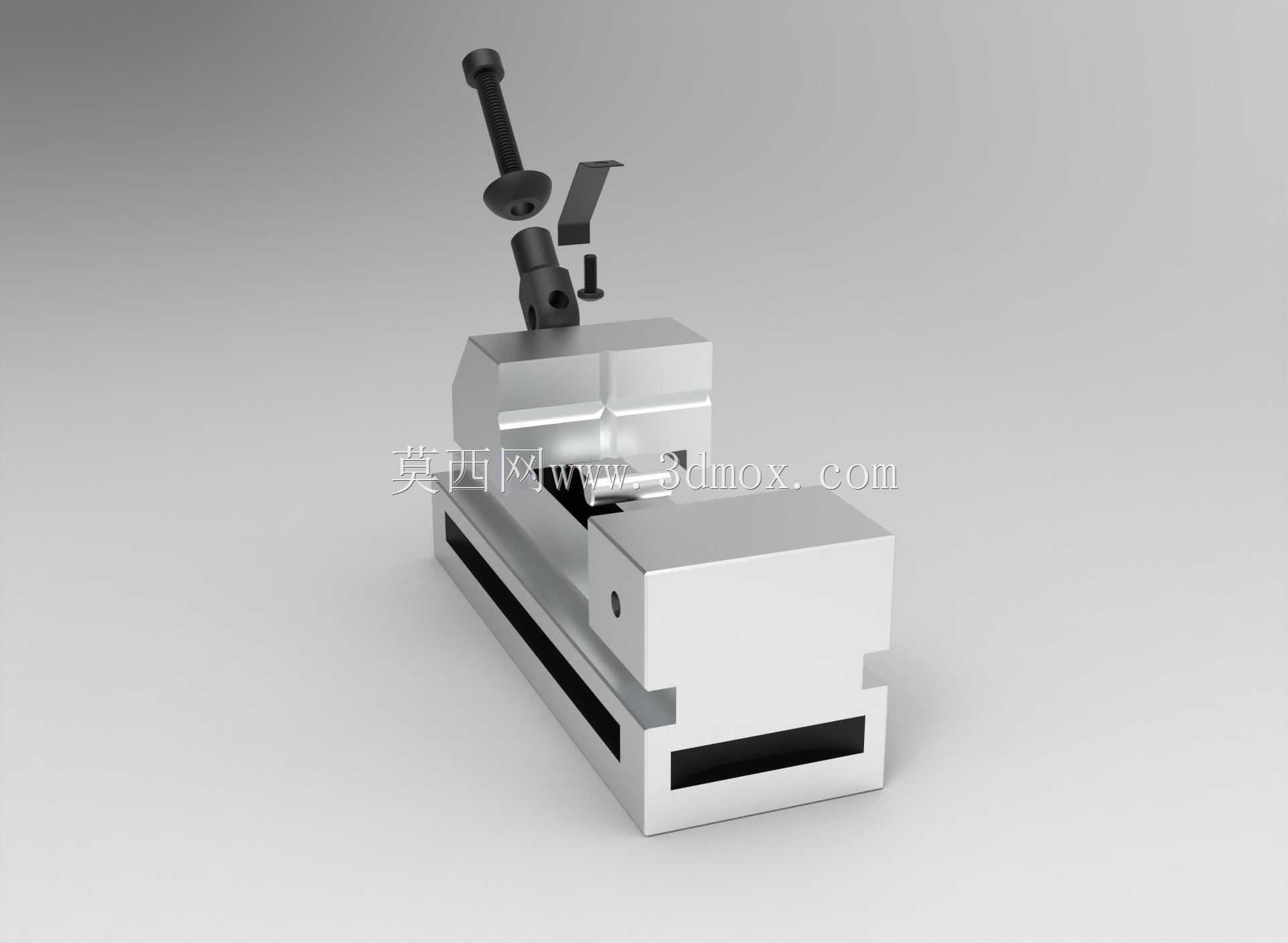

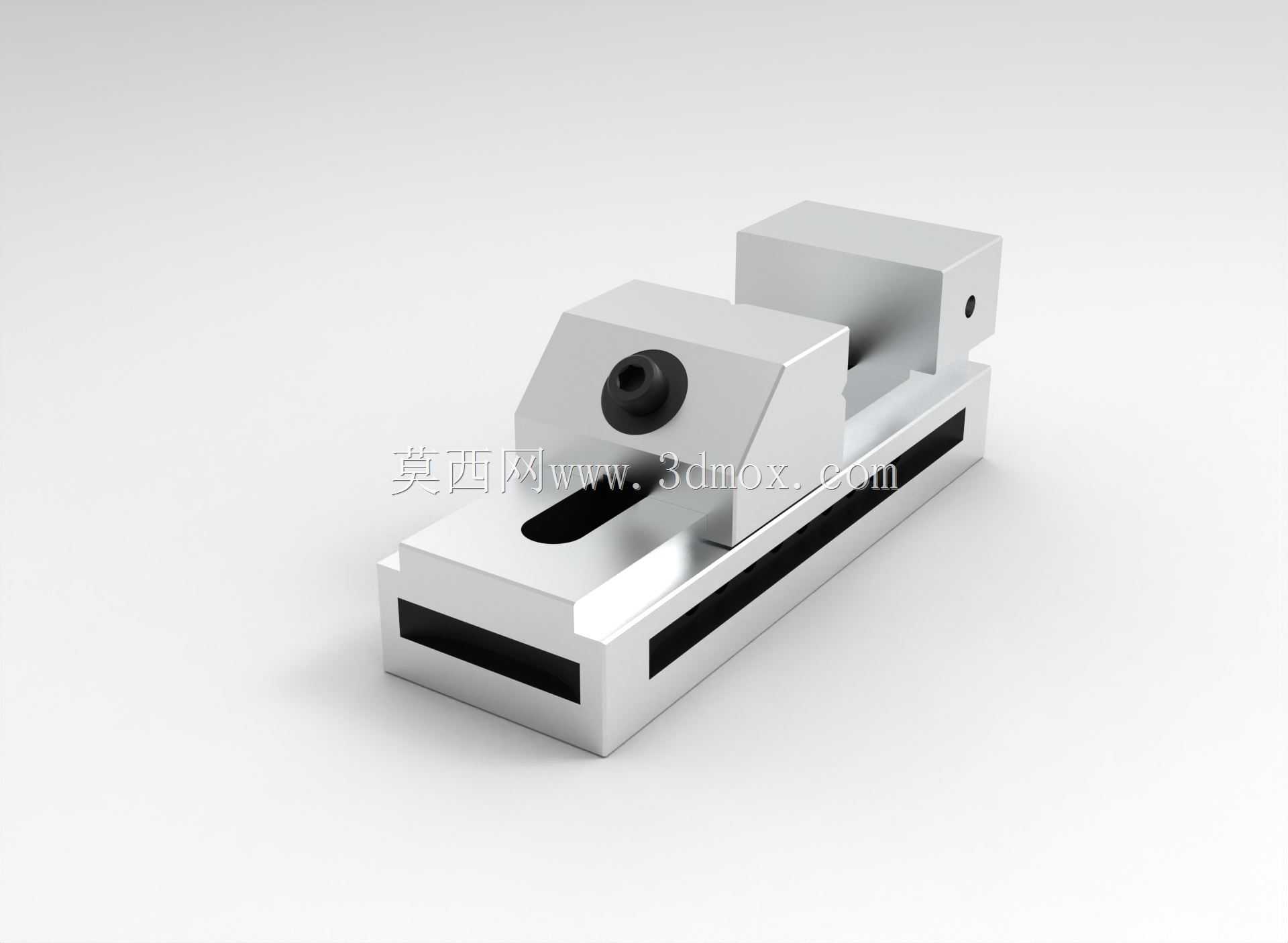

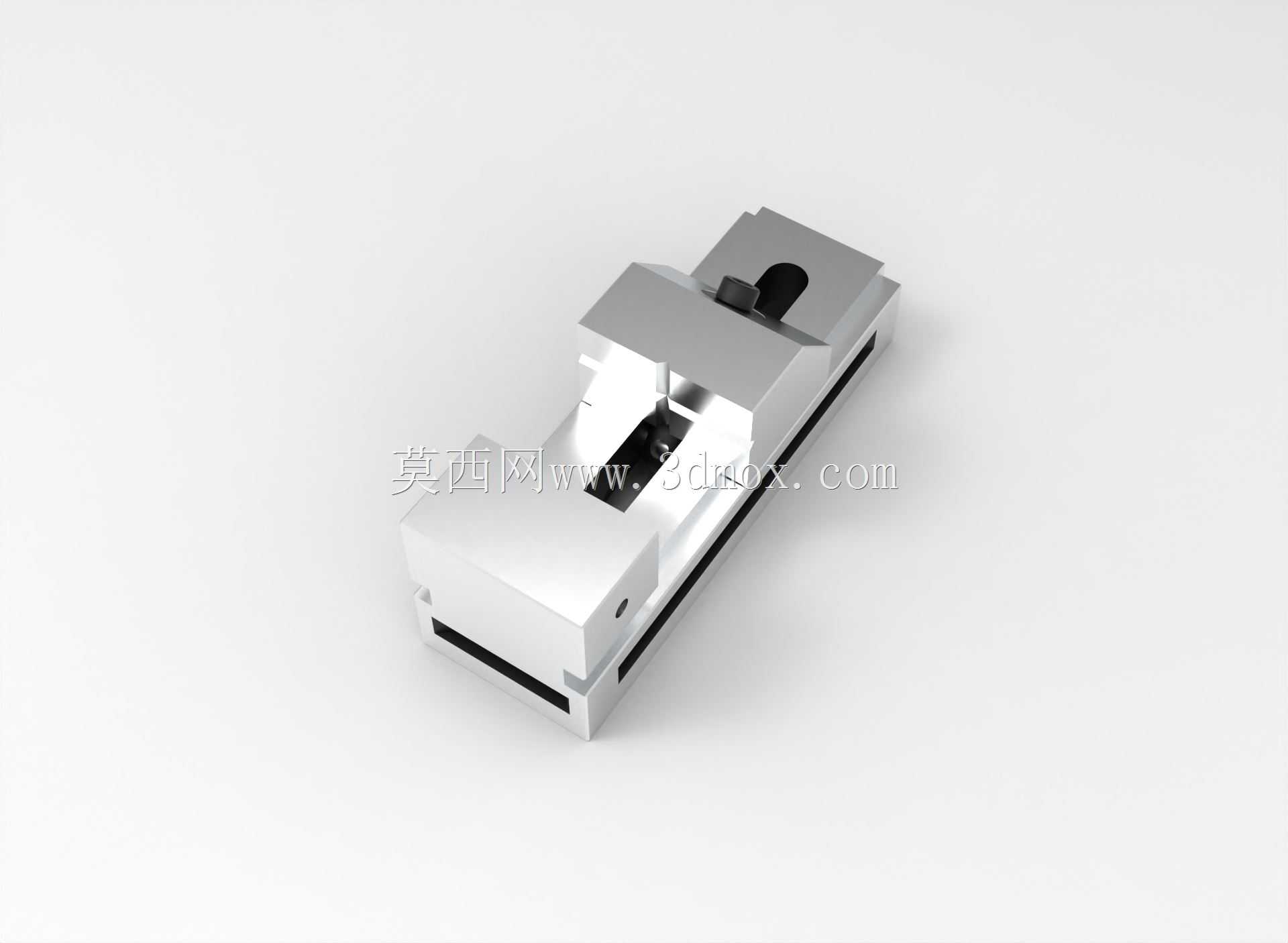

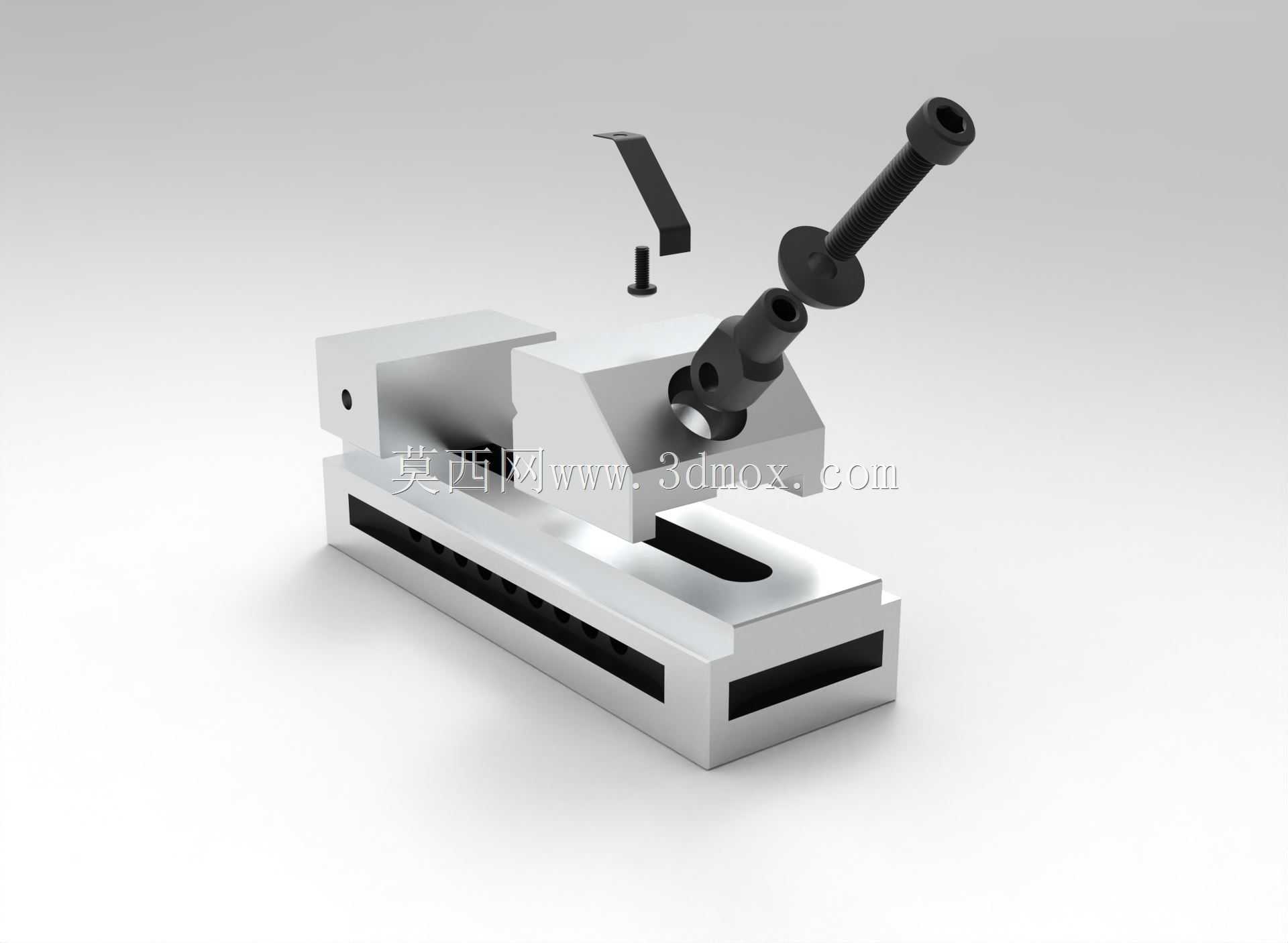

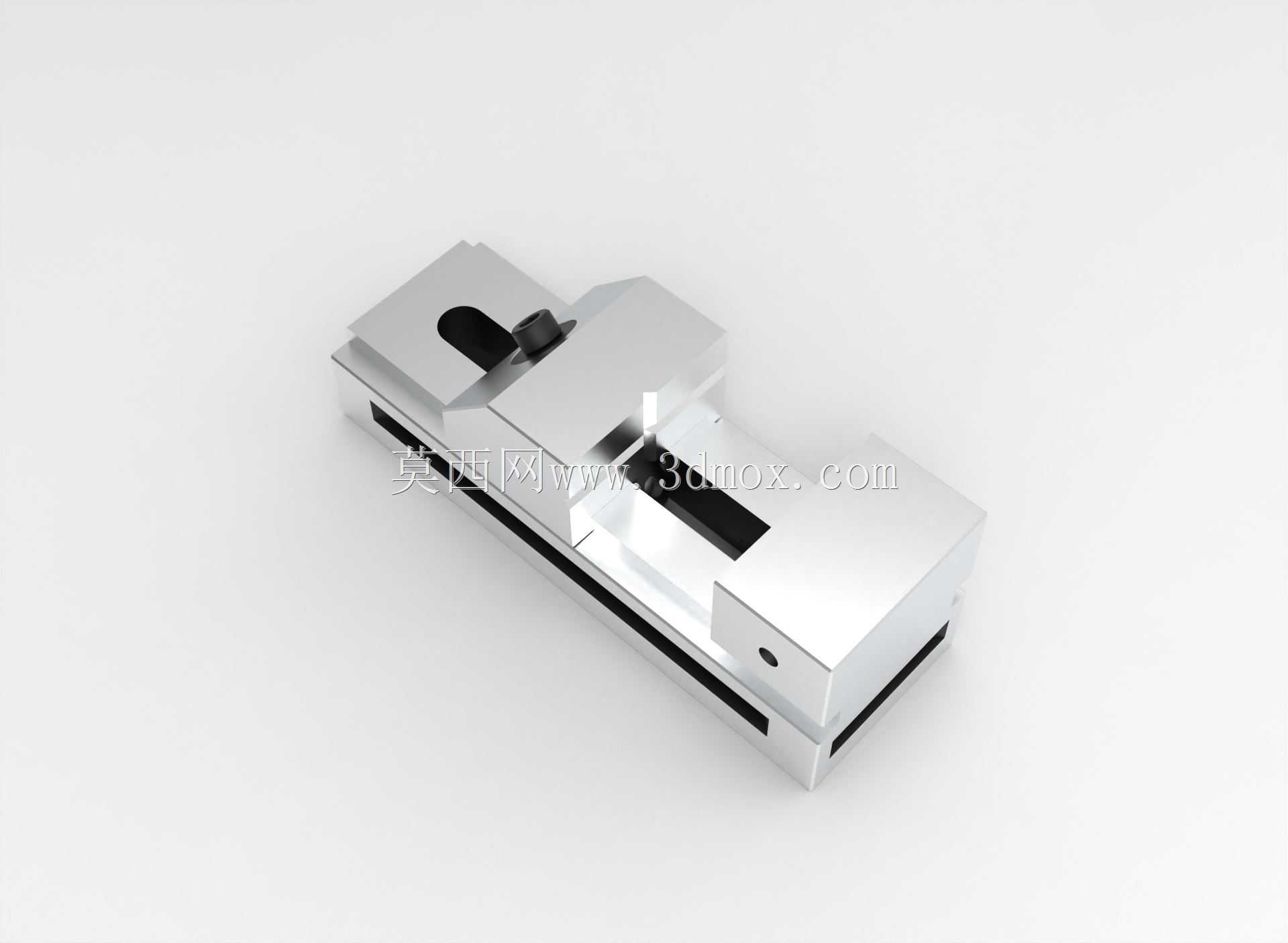

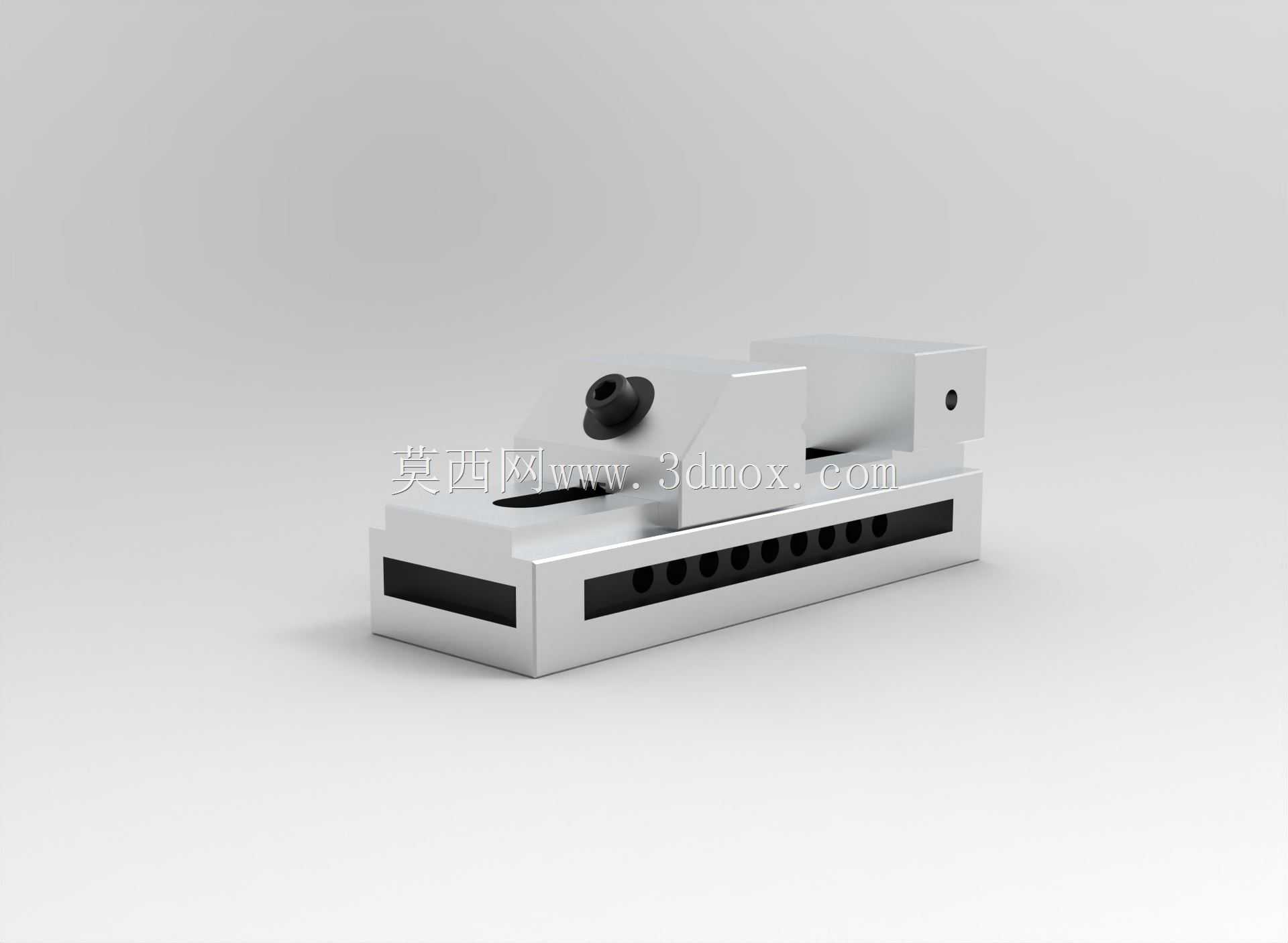

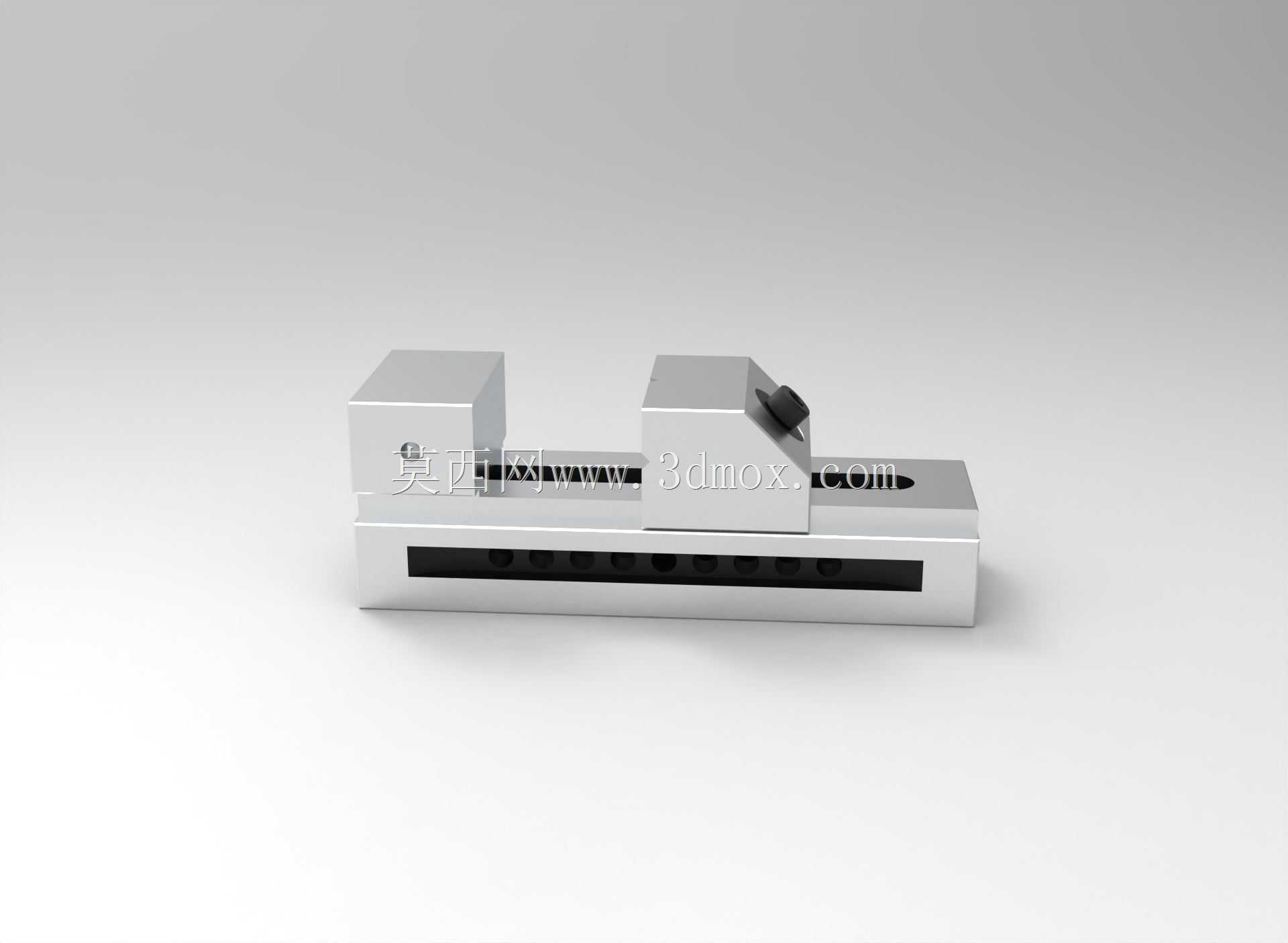

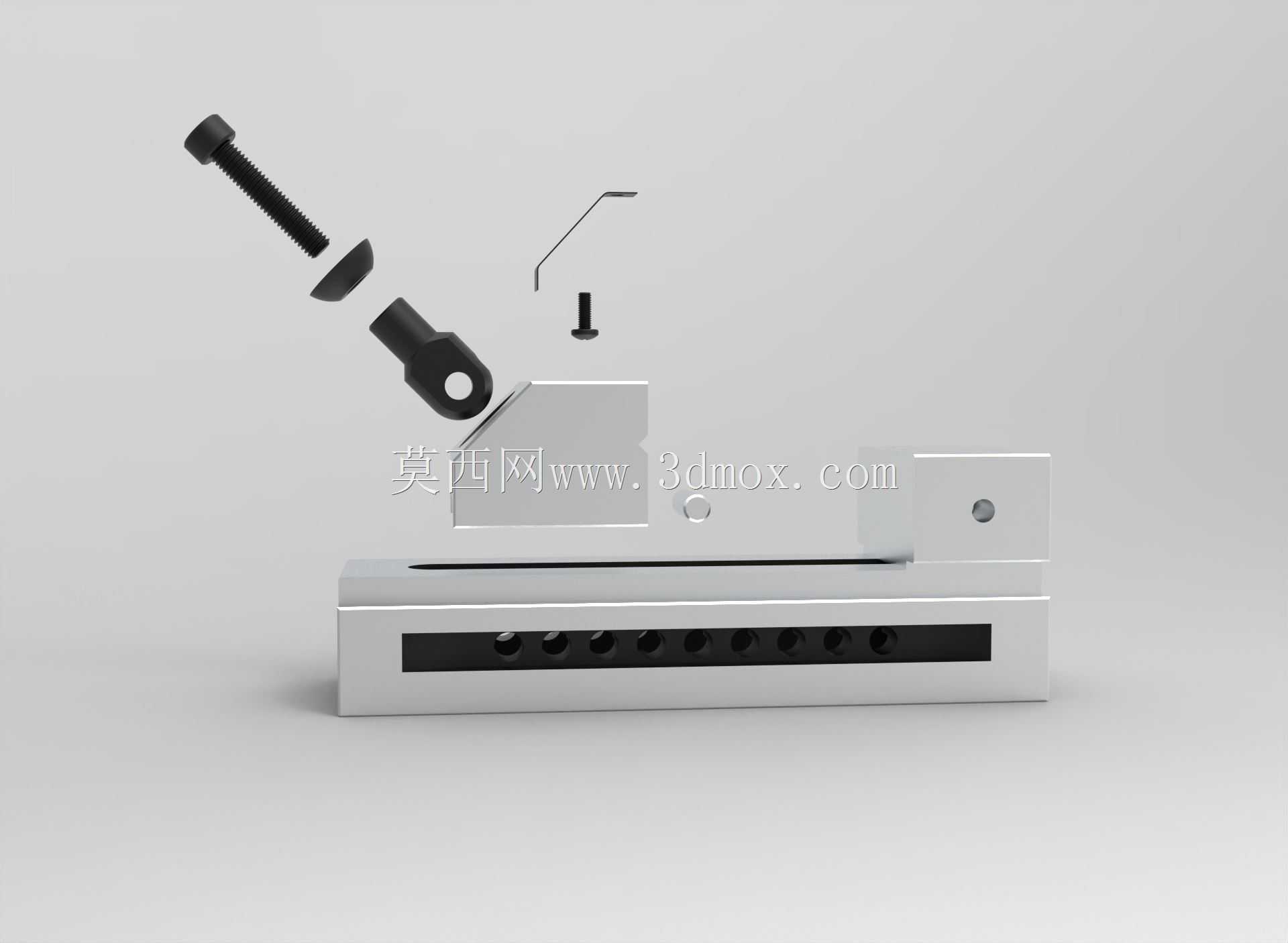

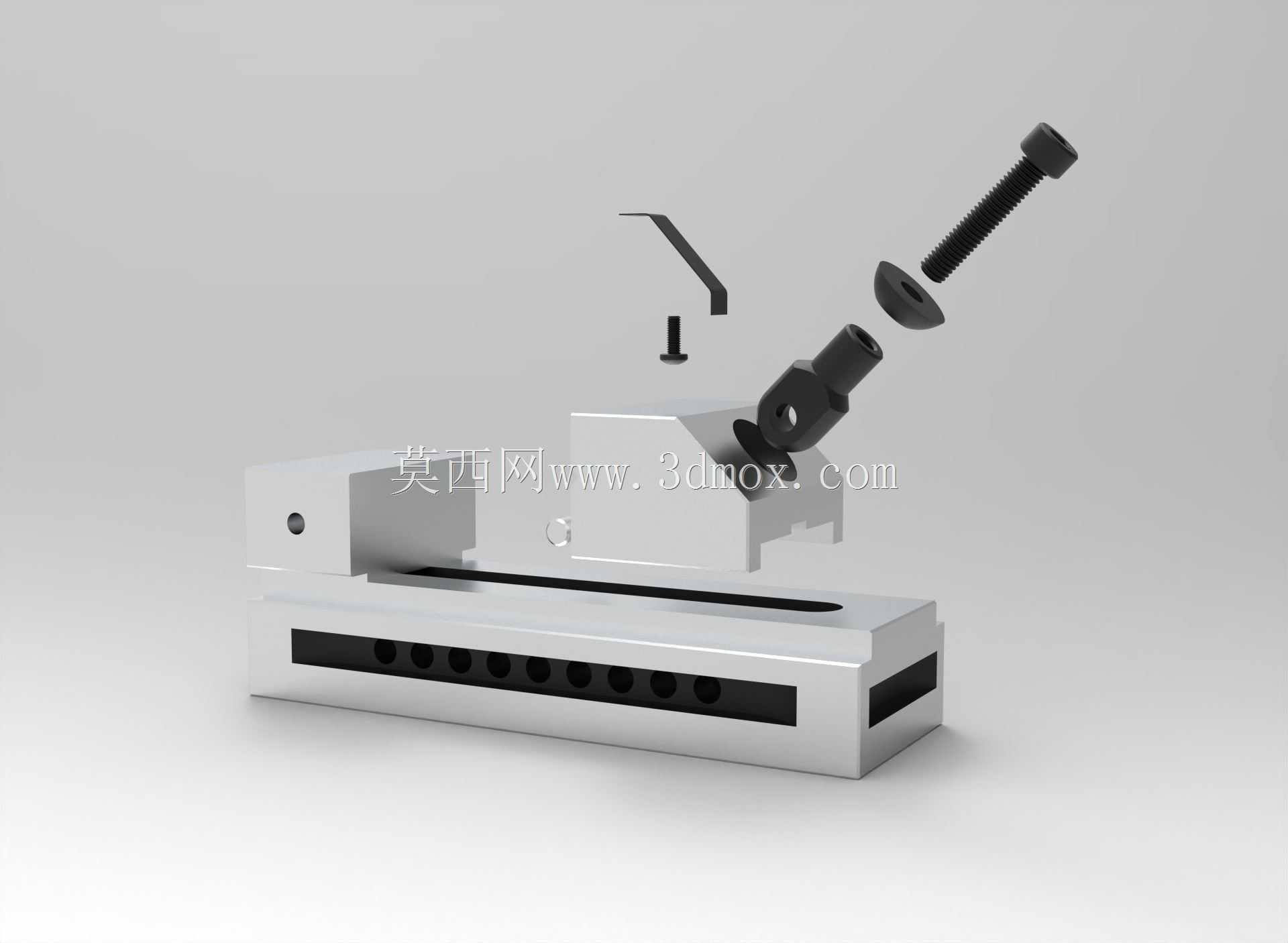

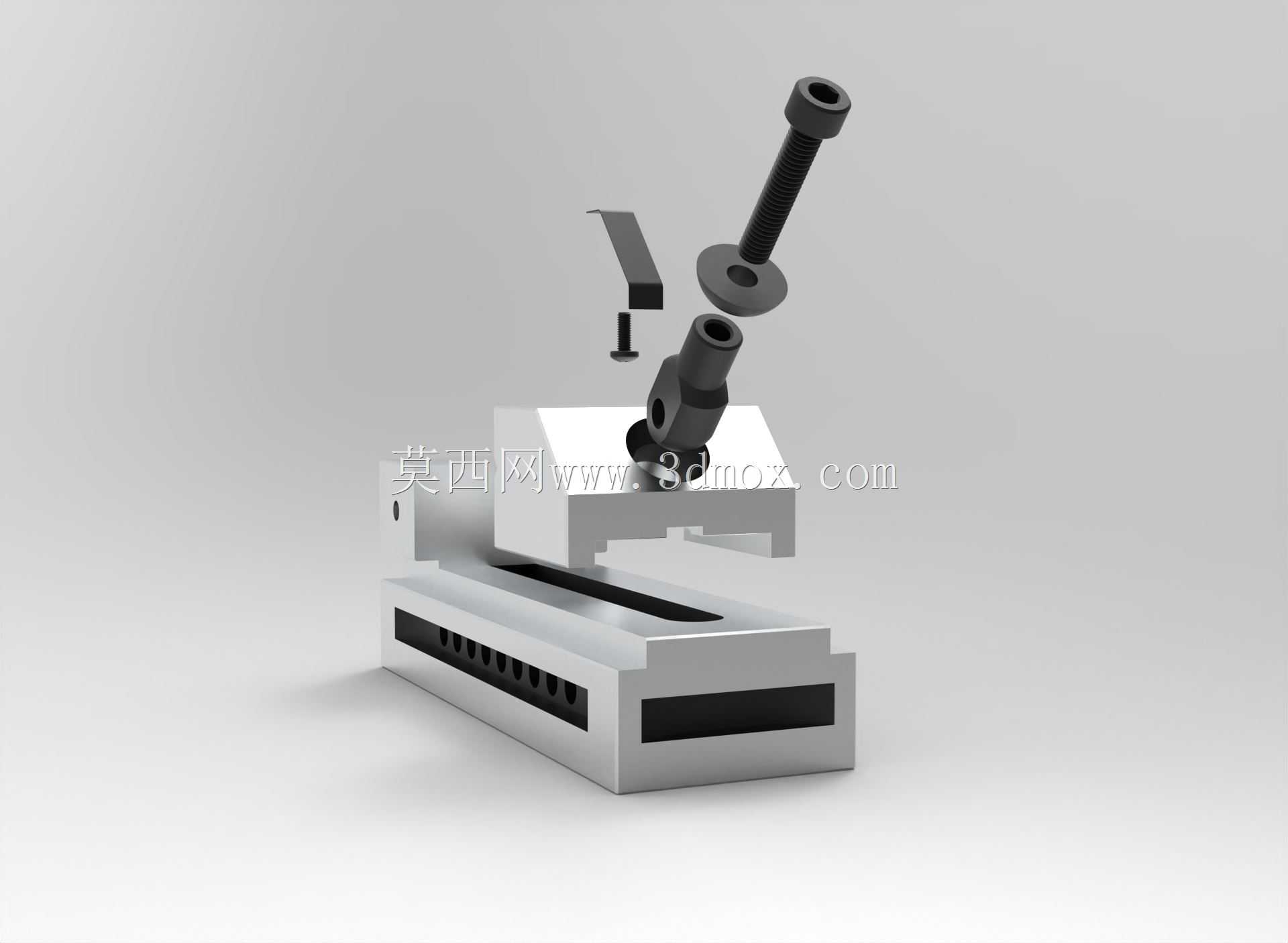

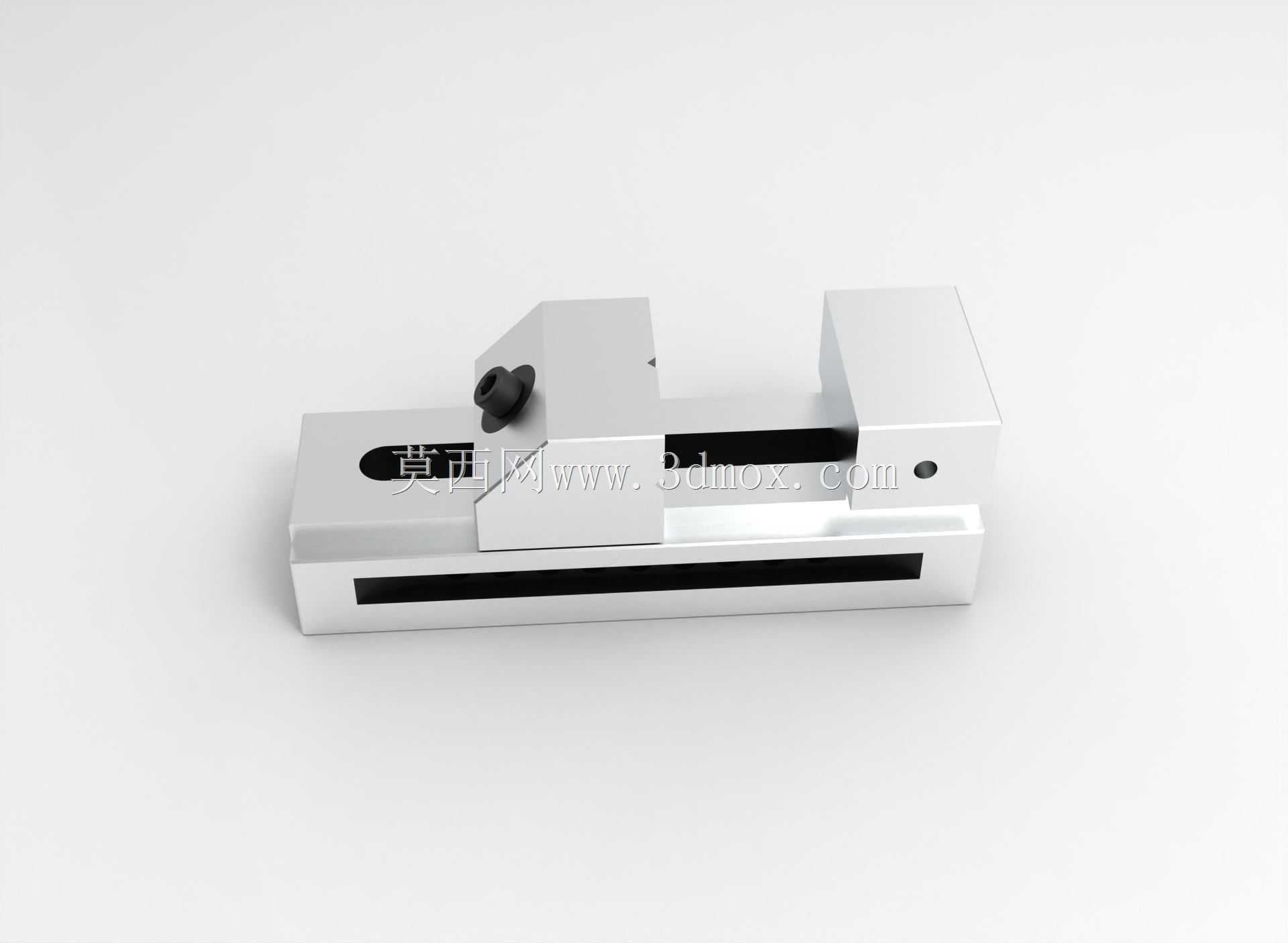

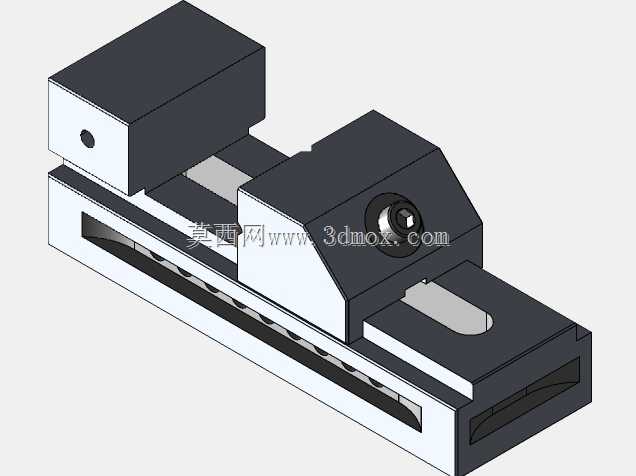

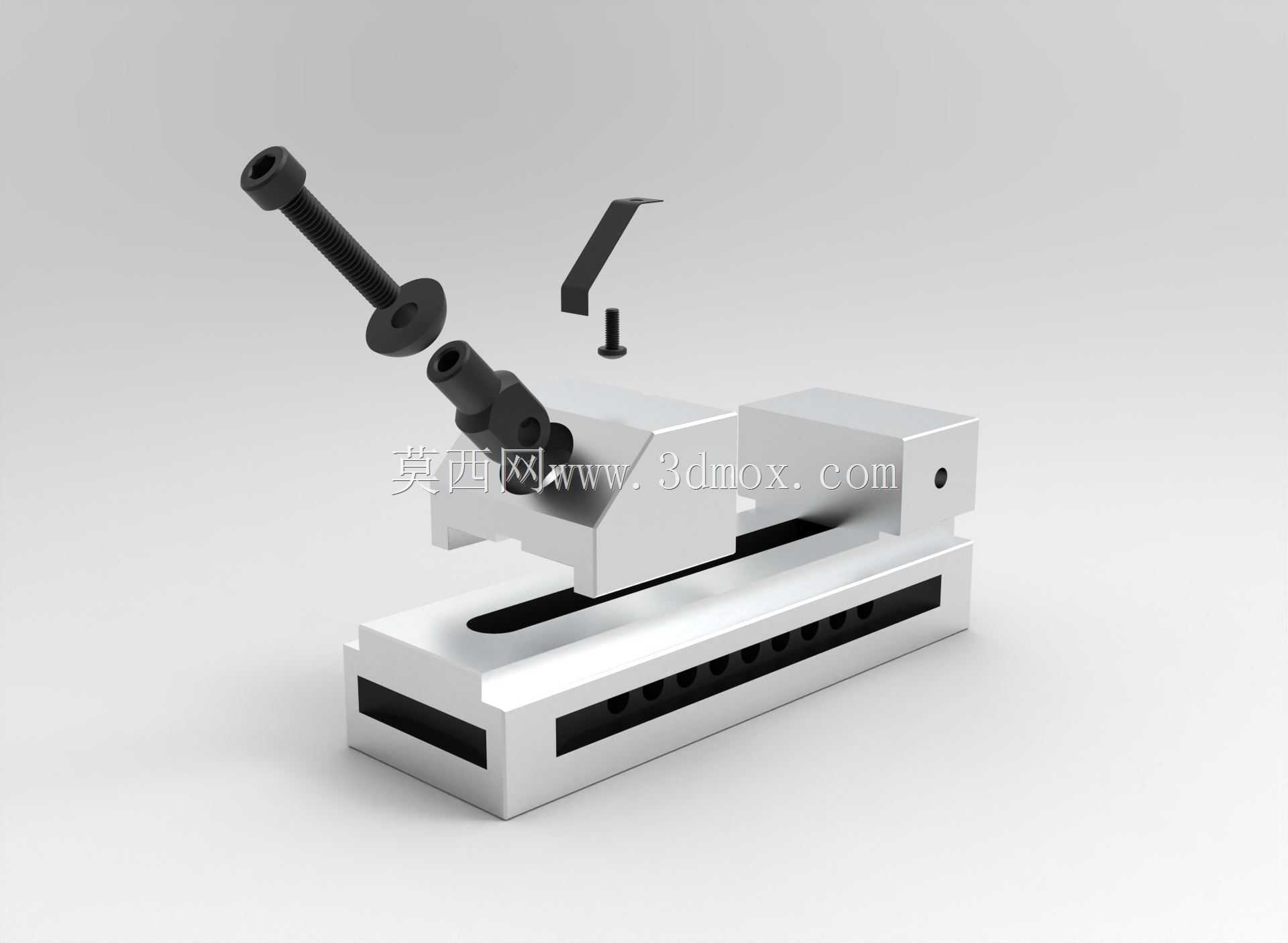

这款小型手动台钳主要面向小型精密零件的装夹场景，在钟表零件加工、小型五金件铣削、电火花加工工位、试样检测固定等场景下适配性极强，相比大规格机用虎钳，它的占用台面面积极小，能在狭小的工装台面上完成布置，不会挤占过多操作空间，适合多工位密集排布的加工车间或者实验室检测工位使用。从功能设计来看，它采用滑动式钳身结构，固定钳体与底座为一体化加工成型，活动钳体沿着底座上的矩形导轨做直线进给，导轨配合面做了研磨处理，滑动过程无明显旷量，夹持时的对中性表现优异，能保证被夹持零件的定位基准不发生偏移。钳口部分做了平面度处理，两个钳口的平行度控制在较高精度范围内，夹持薄壁小型零件时不会出现夹偏、夹伤工件表面的问题，进给螺杆采用细牙螺纹设计，转动手轮时的进给量均匀可控，操作人员可以根据工件材质调整夹持力度，既可以稳固夹持硬质金属工件，也能通过控制进给力度夹持塑料、薄铜片等易变形工件，不会造成工件装夹变形。设计过程中优先考虑了装夹稳定性，底座部分预留了安装固定的槽位，可以通过螺栓直接固定在机床工作台或者专用工装板上，安装时的定位基准与钳身导轨平行，安装完成后不需要反复校准钳口与机床主轴的相对位置，能减少工位准备的辅助时间。整体外形采用方正的结构设计，没有多余的外凸结构，活动钳体的行程覆盖小型零件的常规夹持尺寸范围，钳身高度经过优化，在保证夹持刚度的前提下尽可能降低整体高度，减少加工时刀具的伸出长度，提升切削过程的稳定性。钳身的排屑槽设计在导轨侧面，加工产生的切屑可以顺着槽位排出，不会堆积在导轨配合面内造成滑动卡滞，日常维护只需要定期清理导轨面的切屑、涂抹少量润滑脂即可保持顺畅的滑动状态，不需要复杂的拆解保养。在实际使用中，它既可以单独作为工位装夹工具使用，也可以多台组合排布在工装板上，完成小型零件的批量装夹作业，适配多工序同步加工的需求，针对不同形状的工件，还可以在原有钳口上加装定制的软钳口，完成异形零件的仿形装夹，拓展使用场景。
