桌面演示用牛顿碰撞摆结构设计

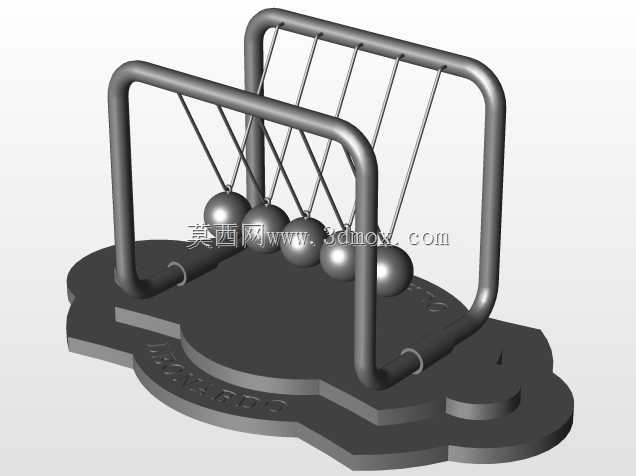

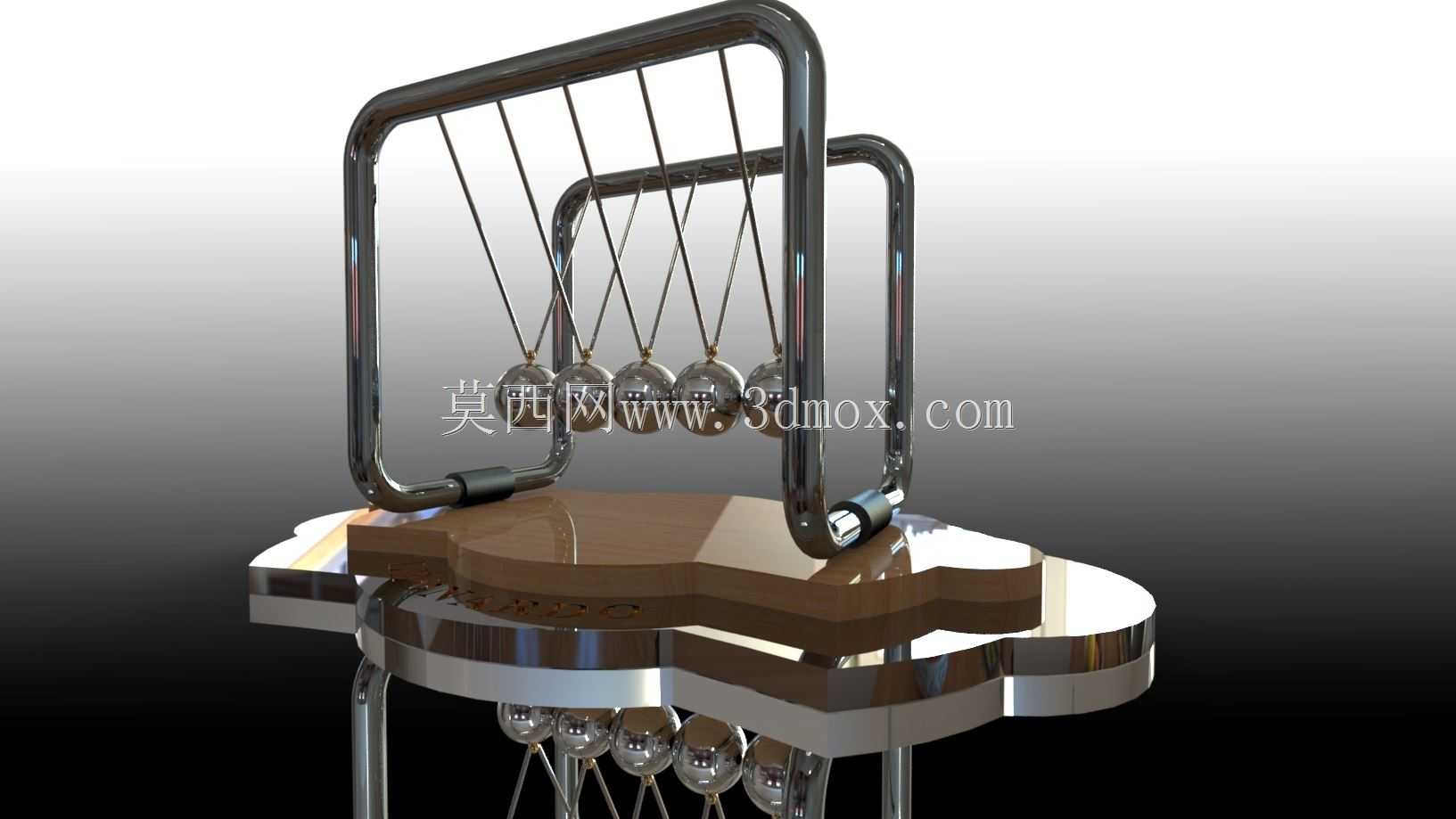

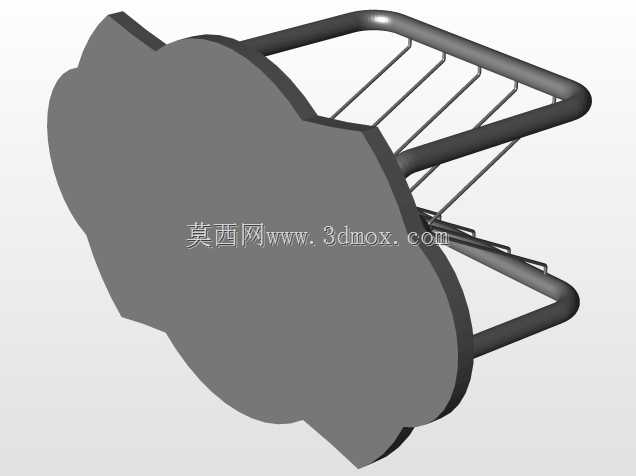

这款牛顿碰撞摆的结构设计，核心围绕经典力学动量守恒演示需求展开，首先从实际应用场景来看，它既可以作为物理教学场景中的直观演示教具，放置在中学、高校的力学实验室讲台上，帮助学生具象化理解弹性碰撞下的动量与能量传递规律，也能作为办公桌面的工艺陈设，兼顾科普属性与装饰作用。从功能特性层面看，装置核心依靠等质量摆球的弹性碰撞实现运动传递，设计时首先要保证所有摆球的质量、球径完全一致，摆线长度经过精确校准，确保每个摆球的悬挂点处于同一水平高度，静止状态下摆球的球心处于同一条水平直线，相邻摆球之间无间隙贴合，避免碰撞过程中出现能量损耗偏差，保证拉起一侧末端摆球释放后，对侧对应数量的摆球能够以近乎一致的速度摆起，中间摆球保持近似静止的经典演示效果。设计思路上，整体框架采用弯折成型的金属支撑结构，两侧的立式支撑臂做了圆弧过渡处理，既避免尖锐棱角带来的安全隐患，也能提升整体结构的抗形变能力，底座采用仿木质轮廓的异形承托结构，底部预留了足够的配重安装空间，能够降低整体装置的重心，避免摆球摆动过程中框架出现滑移或者倾覆，底座上的摆线固定点位做了可微调结构，方便装配时校准每根摆线的长度，修正加工误差带来的摆球高度差。外形尺寸与安装边界方面，整体装置的占地尺寸适配常规桌面摆放需求，横向宽度控制在单臂可轻松取放的范围内，纵向深度不会占用过多桌面纵深，摆球摆动的最大幅度经过限位设计，两侧摆臂的间距刚好限制摆球的最大摆角不超过60度，避免摆幅过大导致摆线缠绕或者摆球脱出框架，摆球采用金属材质保证碰撞时的刚性接触，减少非弹性形变带来的能量损耗，摆线选用低延展性的高强度线材，长期使用也不会出现长度变化导致的校准失效。在实际装配调试环节，需要先将框架与底座固定牢靠，再逐根安装摆线，调整每根摆线的长度后锁紧固定件，最后逐一测试碰撞效果，确保不同数量摆球拉起释放时，都能呈现稳定的碰撞传递效果，不会出现摆球错位、摆动不同步的问题。
