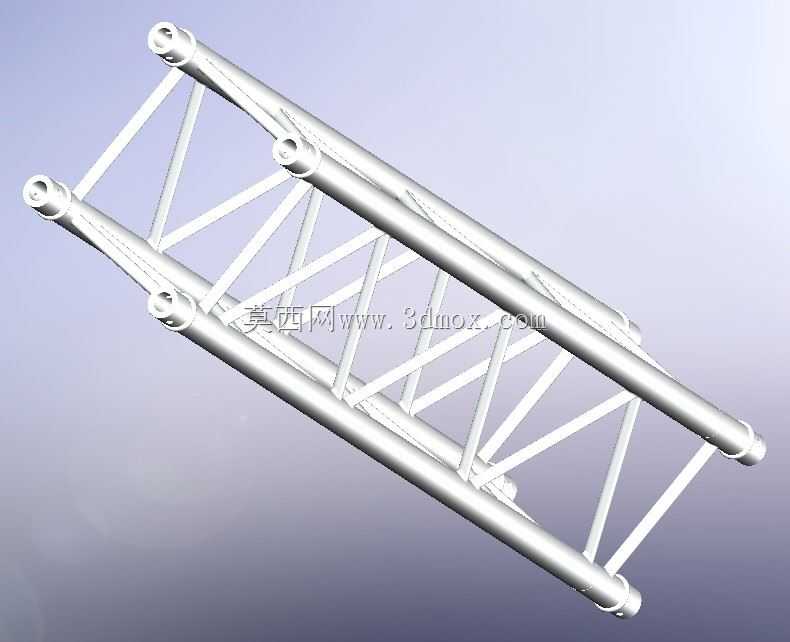

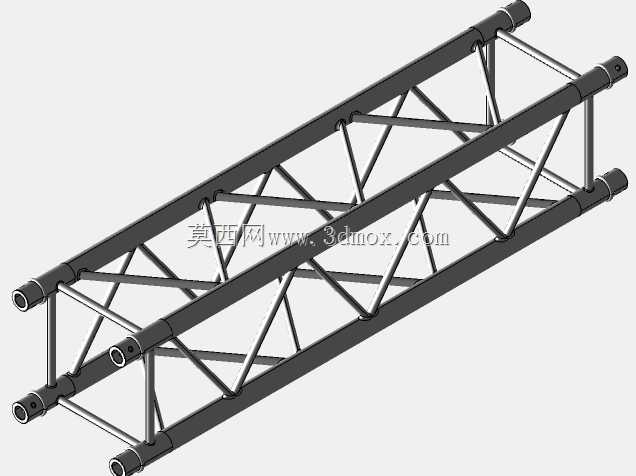

1.5米规格290型桁架舞台支撑结构

这款1.5米长度的290规格桁架，是演出会展场景里搭建临时承载结构的核心单元件，日常在商演路演、展会特装、户外临时活动的搭建场景中使用频率极高，主要用来吊挂专业舞台灯光、线阵列音响、LED屏模组以及装饰喷绘物料，也可组合拼接成临时龙门架、背景支撑墙、小型展台承重框架。从结构设计逻辑来看，这款桁架采用四方管主弦杆搭配斜向腹杆的空间桁架构型，主弦杆选用圆管截面，相比同规格方管在拼接对接时的同轴度更容易控制，两端的连接端采用插销式快接结构，相邻桁架段对接时不需要额外焊接或者打孔攻丝，只需要对准定位孔插入锁紧销就能完成刚性连接，现场搭建的效率能提升不少，也能降低现场施工的出错概率。斜腹杆采用三角形排布的焊接方式，把主弦杆之间的空间分割成连续的稳定三角单元，这种排布方式能在控制整体自重的前提下，最大化提升结构的抗扭、抗弯承载能力，避免吊挂设备后出现结构下挠或者侧向失稳的问题。从安装边界来看，单段长度固定为1.5米，截面尺寸为290毫米见方，拼接时的轴向累计误差可以通过每段的连接间隙做微调，单段独立使用时可以作为小型落地灯架的支撑立柱，多段拼接时既可以沿水平方向延伸做大跨度的横梁，也可以沿竖直方向叠高做承重立柱，搭配对应的底座、斜撑、反头配件，就能组合成不同高度、不同跨度的临时承载系统。设计过程中特意控制了单段的整体重量，两名现场施工人员就可以完成抬运、对接、锁紧的全流程操作，不需要借助大型吊装设备，适配户外临时场地没有大型起重设备的施工条件。主弦杆的连接端做了加厚处理，因为这个位置是拼接时的应力集中区域，频繁拆装的过程中很容易出现磕碰变形，加厚处理之后能大幅提升结构的重复使用寿命，降低租赁场景下的构件损耗率。腹杆与主弦杆的焊接位置都做了焊后打磨处理，避免现场搬运安装时焊渣毛刺划伤施工人员，也能让整体外观更整洁，适配展会这类对外观整洁度有要求的使用场景。在实际选型搭配时，这款1.5米段的桁架属于标准长度段，和同规格的0.5米、1米、2米段可以任意组合，用来调整整体搭建尺寸，适配不同场地的长宽边界限制，不需要额外切割改尺，能大幅减少现场施工的加工工作量。
