桌面可折叠摇头小型台式电风扇结构设计

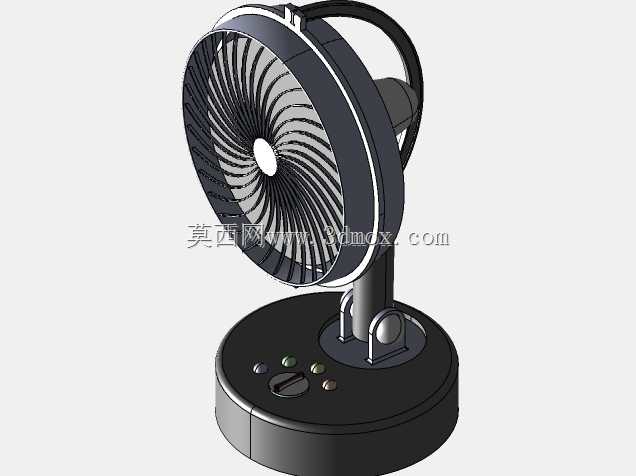

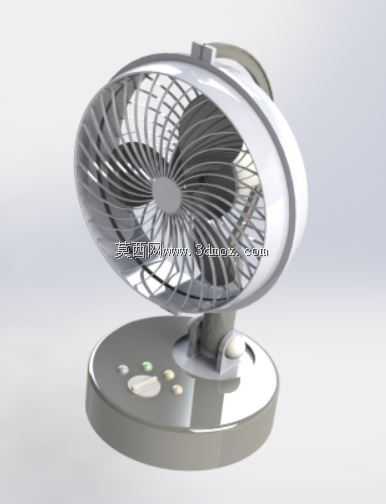

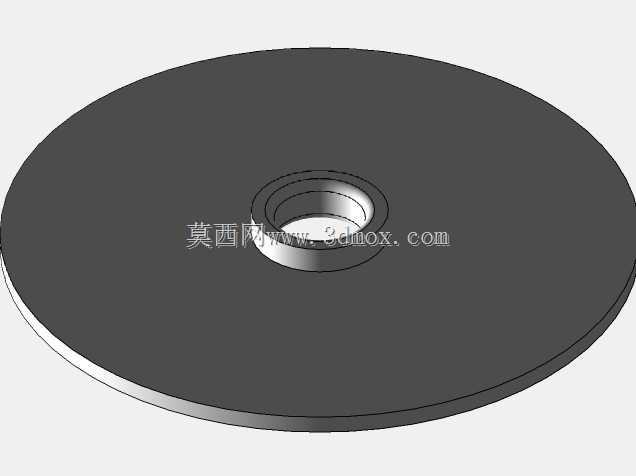

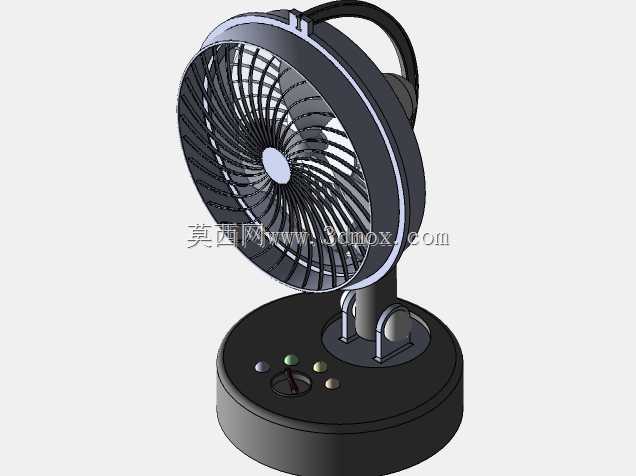

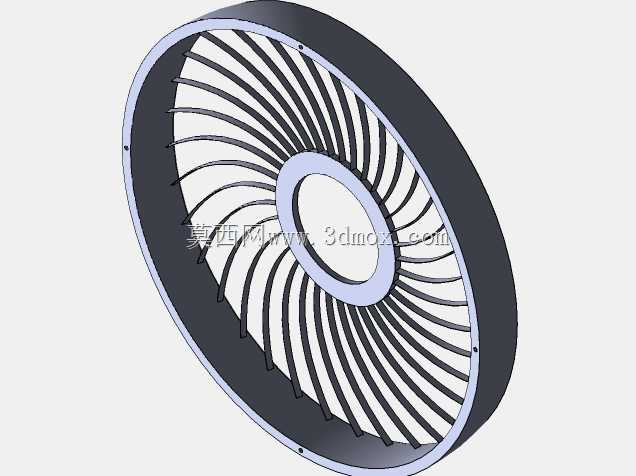

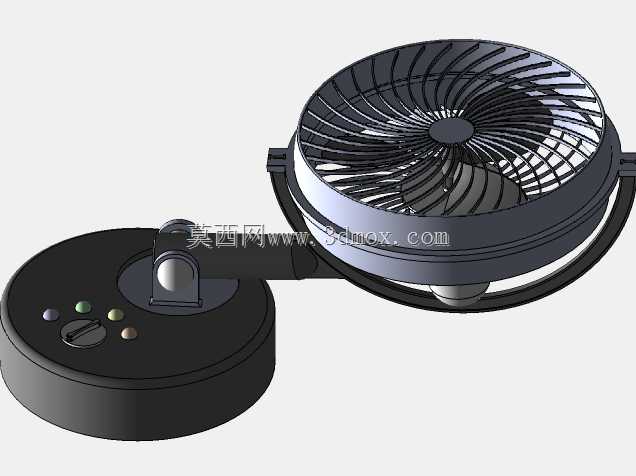

这款台式小风扇的设计定位为桌面近距离送风场景，适配办公工位、宿舍书桌、小型操作台等局促空间的降温需求，区别于落地扇的大空间覆盖逻辑，其送风范围集中在人体上半身0.5-1.2米的区间，避免大风量直吹造成的不适，同时兼顾小空间内的空气流通需求。从结构设计层面来看，整机采用上下分体式布局，底部为配重底座，内部集成控制电路与配重块，重心完全落在底座投影范围内，即使在最大仰角送风状态下也不会出现倾覆问题，底座上的控制按键采用凸起式物理结构，操作行程适中，盲操作时可通过按键的凸起轮廓快速区分功能档位，无需低头确认。机头部分采用双层环形防护网结构，内外网的筋条错位排布，既保证了防护间隙符合安全要求，避免手指触碰扇叶，又不会过度阻挡送风气流，扇叶采用多翼式离心与轴流结合的叶型，在低转速下就能输出稳定的柔和风场，相比普通三叶扇的硬风感，出风更分散均匀，长时间直吹不会产生明显的刺痛感。俯仰调节结构采用阻尼转轴连接机头与支撑立柱，调节角度覆盖水平0度到向上仰角45度区间，阻尼力矩经过匹配调校，调整角度后可自动锁止，无需额外的紧固旋钮，操作更便捷，同时支撑立柱内置折叠转轴，可将机头向下折叠贴合底座表面，折叠后整机厚度仅为原高度的三分之一，方便收纳进抽屉或者背包侧袋，适配临时移动使用的需求。整机的安装边界控制十分严格，底座直径控制在140mm以内，放置在桌面不会占用过多的置物空间，背部的进风区域预留了15mm的安全间隙，避免贴靠墙面或者书本时遮挡进风造成电机负载升高，所有外露的结构棱边都做了R2以上的圆角处理，日常挪动或者调整角度时不会划伤手部，接线口设置在底座后侧下方，出线方向贴近桌面，不会干扰桌面其他物品的摆放。从功能实现逻辑来看，整机的风道经过优化，进风从背部防护网进入后，经过电机外壳的导流筋引导直接进入扇叶做功区域，减少了风道内的乱流损耗，运行时的风噪控制在较低区间，在办公场景下使用不会干扰正常的交谈或者专注工作。控制部分设置了三档风速调节，对应不同的环境温度需求，档位切换时电路做了软启动处理，避免启动瞬间的电流冲击造成转速突变，延长电机的使用寿命。
