车间管道切割用手动管钳工装结构

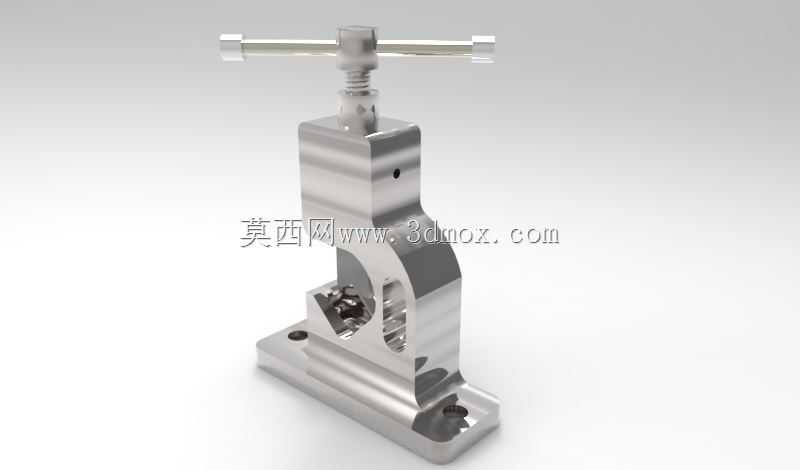

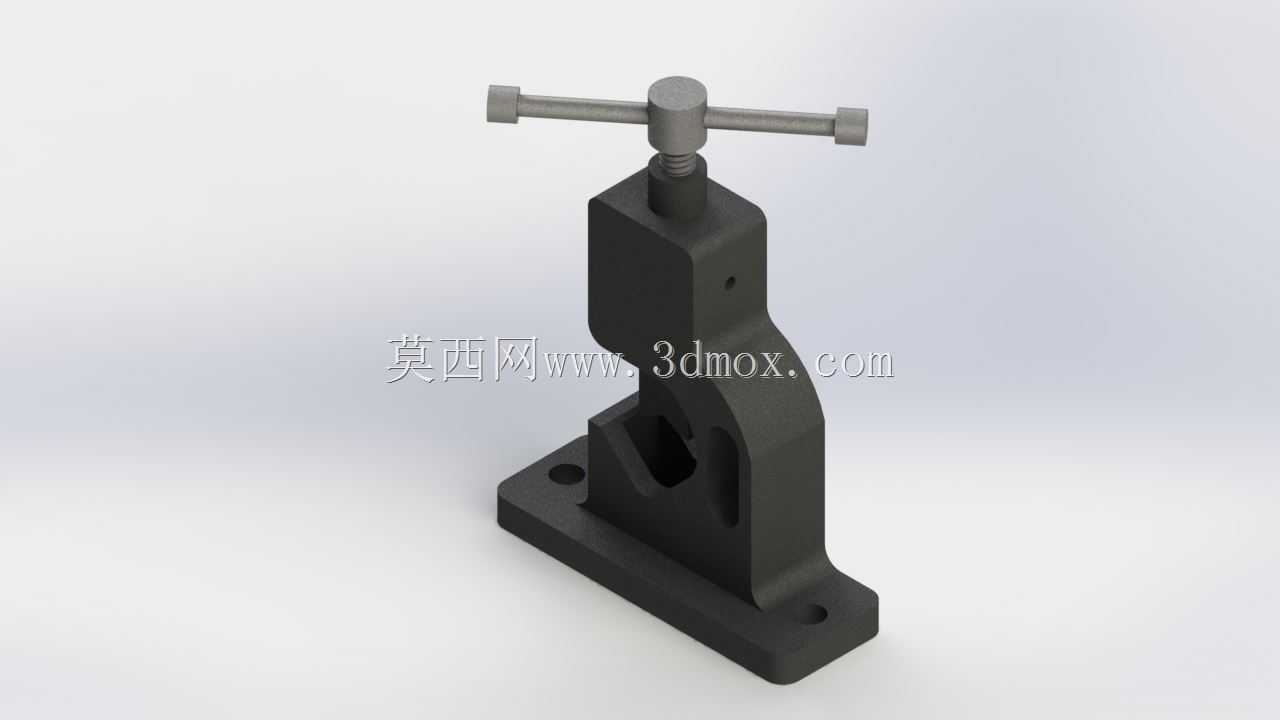

这款手动管钳主要面向车间现场金属管路切割、修配作业场景设计，区别于普通手持式管钳的夹持方式，采用底座固定式结构，作业时无需操作人员手持施力固定管件，能大幅降低小管径薄壁金属管切割过程中的晃动、跑偏问题。从结构设计逻辑来看，整体采用立式C型开口夹持架构，底座预留两个沉头安装孔，可直接通过螺栓固定在车间工作台、工位架的安装平面上，安装边界需预留至少120mm的横向操作空间，满足T型手柄的全周旋转操作需求，底座总长度控制在100mm区间，宽度65mm，不会占用过多工位台面面积。夹持机构采用V型对中夹块设计，下夹块固定在C型架开口下端，上夹块连接顶部梯形丝杆传动副，通过顶部T型手柄旋转带动丝杆进给，实现对不同管径金属管的压紧固定，夹持管径覆盖范围从6mm到35mm，能满足车间常规气路、油路、小型给排水金属管的装夹需求。夹块的V型槽口做了防滑齿面处理，压紧过程中不会出现管件周向转动的问题，切割时管件的装夹同轴度偏差可控制在0.2mm以内，能有效避免切割断面倾斜、管口变形的问题。顶部丝杆采用梯形螺纹传动，具备自锁特性，装夹完成后即使受到切割过程的径向冲击力，夹块也不会出现松退、夹持力下降的情况，无需操作人员额外锁紧。T型手柄的力臂长度经过适配设计，操作人员单手即可完成管件的装夹锁紧，不需要借助加力杆，装夹效率比普通手持式管钳提升40%左右。C型架主体采用一体化铣削成型结构，没有拼接焊缝，整体刚性更强，长期承受装夹冲击力也不会出现架体变形、开口张角变大的问题。在实际车间应用中，这款工装除了配合手持割刀完成管道切断作业，也可用于管口去毛刺、套丝等工序的管件固定，适配多道管路加工工序的装夹需求。设计过程中特意将夹块与丝杆的连接部位做了间隙配合设计，夹块可随管件外径自动微调角度，保证不同管径的管件都能被V型槽完全贴合夹持，不会出现点接触压伤薄壁管件表面的情况。整体外露金属部件均做了防锈处理，适合车间多油污、多切削液的作业环境，长期使用也不会出现锈蚀卡滞的问题，日常维护仅需定期给顶部丝杆涂抹润滑脂即可，维护成本极低。
