池塘余热回收用蛇形流道太阳能换热装置

这款换热装置的设计初衷，是解决露天池塘水体上下层热量分布不均、底层积热难以有效利用的实际工程问题，在分布式太阳能热利用、水产养殖水体温控、小型水源热泵前端取热等场景中具备明确的应用价值。日常工况下，太阳辐射能量持续输入池塘水体，受水体自然对流、密度分层效应的共同影响，温度较高的水体多沉积在池塘底部区域，表层水体因与空气接触散热、蒸发带走热量，温度始终低于底层，大量低品位热能长期滞留在塘底无法被有效收集，这款装置正是针对这一特性开发的取热换热单元。

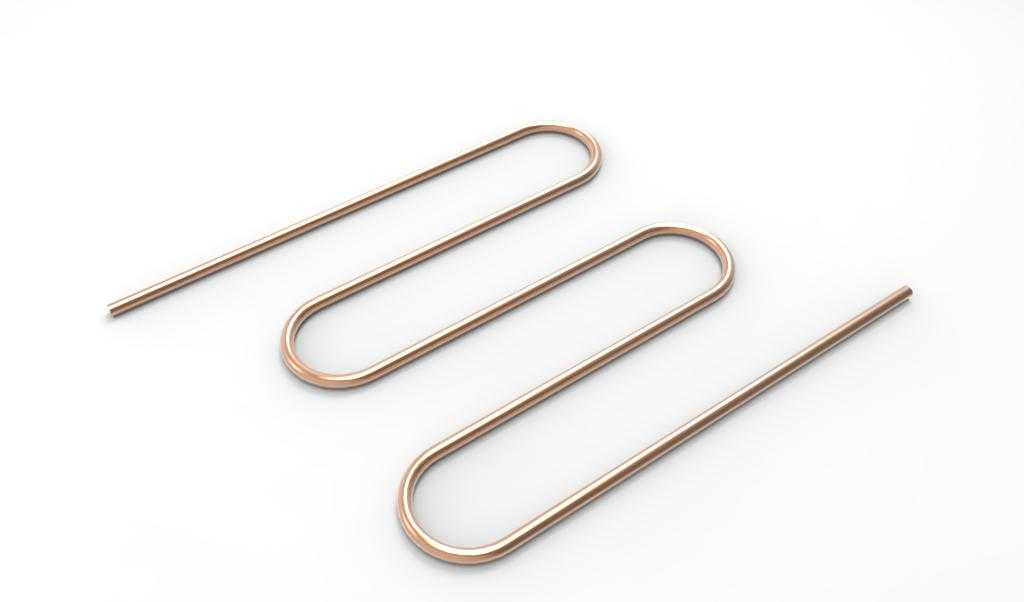

从结构设计逻辑来看，装置采用连续弯折的蛇形扁平流道构型，没有设置额外的外置翅片或强化换热构件，整体外轮廓为规整的矩形排布，弯折段采用大曲率圆弧过渡，避免流道内出现流动死区，降低管内流体的沿程阻力损失。流道整体采用薄壁等截面设计，外壁直接与塘底高温水体接触，尽可能缩减导热热阻，让管壁两侧的流体可以快速完成热量传递；管内走换热循环介质，在循环泵的驱动下以较低流速在流道内持续流动，充分吸收管壁传导的塘底热量后，流出装置进入后端用热单元，完成整个热量采集输送过程。

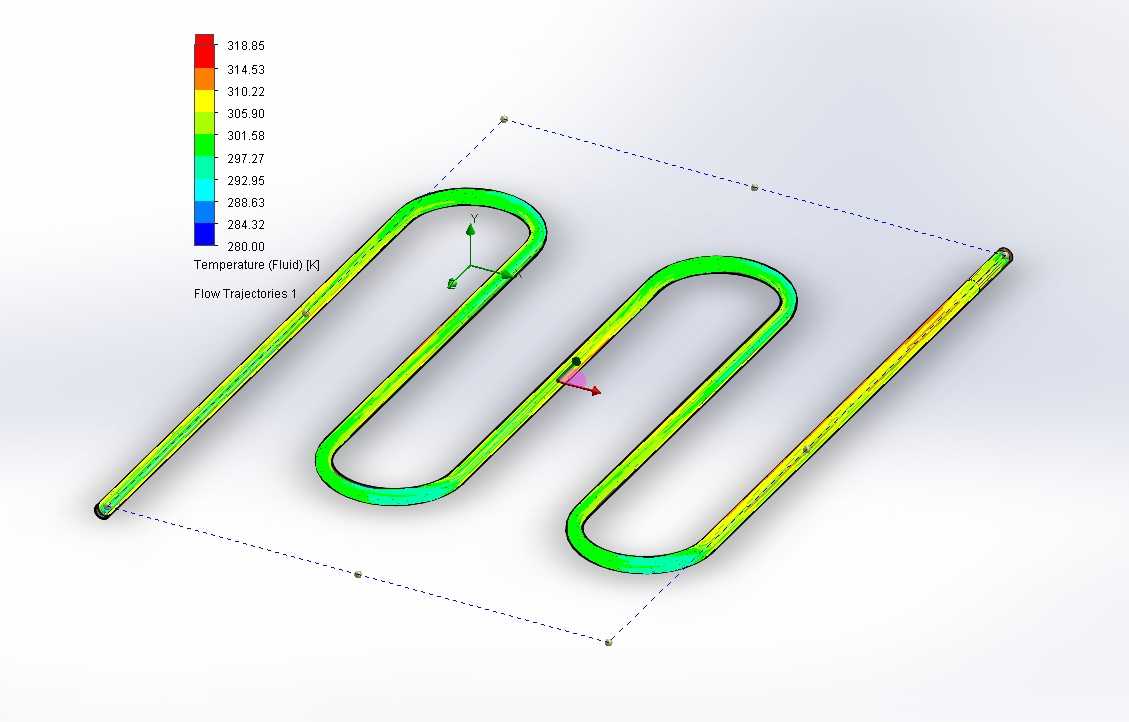

从安装边界来看，该装置整体为扁平薄型结构，敷设时可直接平铺固定在池塘底部的硬化垫层或预设支架上，不需要占用池塘上层的水体空间，也不会对池塘内的水产养殖活动、水面作业造成干扰；流道的进出口设置在装置同一侧的端面上，方便与外部循环管路快速对接，安装时仅需保证装置整体处于水平状态，避免流道内出现气塞影响介质循环即可。设计阶段通过流体仿真对不同流量下的流道温度分布、流动轨迹做了迭代验证，调整了弯折段的曲率半径与流道截面尺寸，确保整个流道壁面的温度分布均匀，不会出现局部换热强度过高导致的管壁结垢、介质汽化等问题，同时兼顾了加工工艺性，整段流道可通过一体弯折或分段焊接成型，加工难度低，后期维护时仅需对进出口接头做密封检查，不需要拆解装置主体，运维成本较低。在实际选型应用中，可根据池塘的总面积、需提取的热负荷大小，将多组该换热装置并联排布在塘底，通过分集水器统一连接循环管路，灵活适配不同规模的取热需求，相比传统的垂直埋管取热方式，不需要在塘底做深度钻孔施工，安装工程量小，初期投入成本更低，也不会破坏池塘的原有底质结构。
