卧式承压储运用罐体结构设计

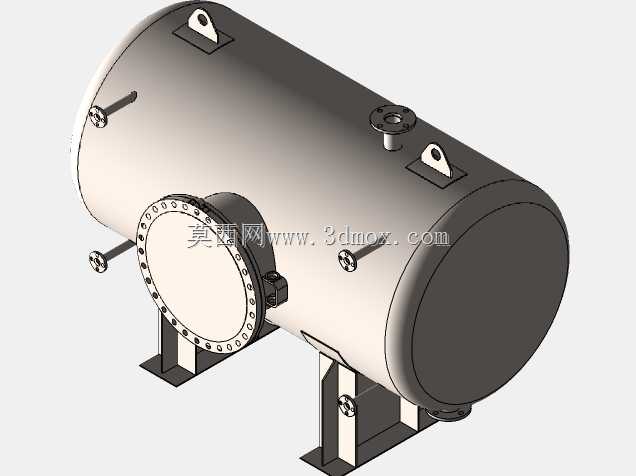

该卧式承压罐体主要应用于石油化工、食品加工、集中供热、工业水处理等场景中，用来存储带压的流体介质，既可以容纳压缩气体、饱和蒸汽，也可存储具备一定压力的液态物料，在生产流程中承担介质缓冲、暂存、稳压的作用，避免前端供料压力波动直接影响后端工序的稳定运行。从结构设计来看，罐体采用标准椭圆形封头与圆柱形筒身焊接成型，相比平盖结构能更好分散内部压力带来的应力集中，降低壁厚冗余量，在满足承压强度要求的前提下控制整体自重。筒身上方设置两处吊耳结构，位置经过重心校核，吊装时可保证罐体保持水平姿态，避免起吊过程中出现倾斜磕碰，方便车间内转运与现场就位安装。底部采用对称布置的鞍式支座，支座与筒身接触位置做了贴合弧面处理，增大接触面积减少局部压应力，支座底板预留螺栓安装孔，可直接与混凝土基础或者钢制机架做刚性连接，安装时需保证两个支座的水平度偏差在允许范围内，防止额外附加应力作用在筒身焊缝上。筒身侧面设置大口径人孔结构，人孔法兰采用带颈对焊形式，配套螺栓均布锁紧，方便后期检修人员进入罐体内部做清理、探伤、衬层修复等作业；人孔周边、封头位置以及筒身上下分布的小口径接口，分别用来接入压力表、安全阀、液位计、介质进出管路，各接口的伸出长度、法兰标准均匹配常规工业管路安装要求，避免后期配管时出现干涉。设计过程中先根据预设的工作压力、介质温度、腐蚀裕量计算筒身与封头的壁厚，再通过应力分析校核支座位置、开孔周边的应力分布，调整补强圈的尺寸与焊接位置，避免开孔削弱带来的强度不足问题；所有外接接口的方位排布充分考虑现场操作空间，液位计接口布置在便于观察的侧面，安全阀接口设置在罐体顶部最高位置，保证超压时能顺利泄放，排污口设置在罐体底部最低处，方便停机时排空内部残留介质。整体外形为卧式长圆柱结构，安装边界需预留足够的操作空间，尤其是人孔开启侧要留出足够的检修通道，顶部吊耳位置要匹配车间起重设备的作业范围，避免就位时出现吊装死角。
