机加工用螺杆式精密台虎钳结构设计

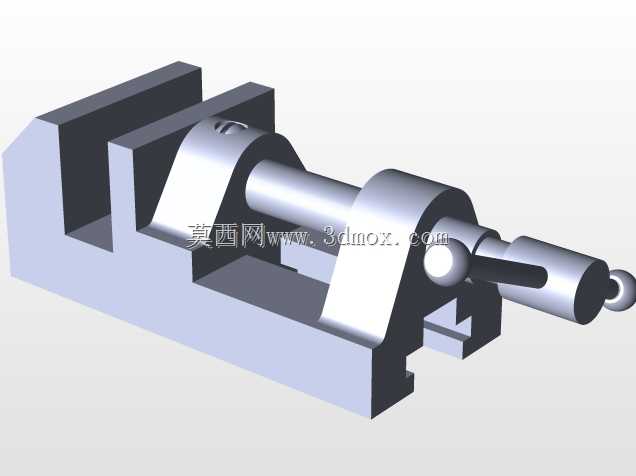

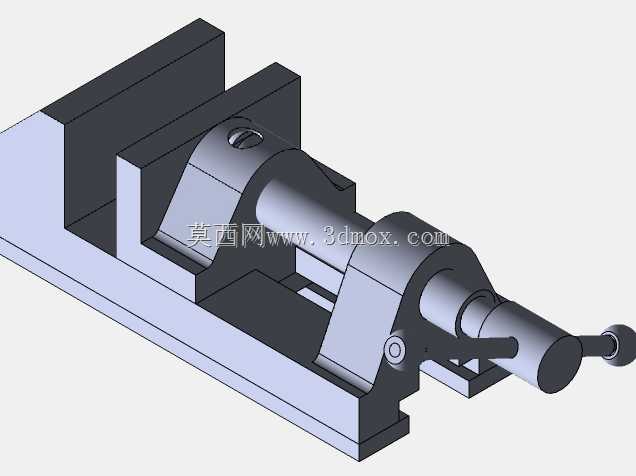

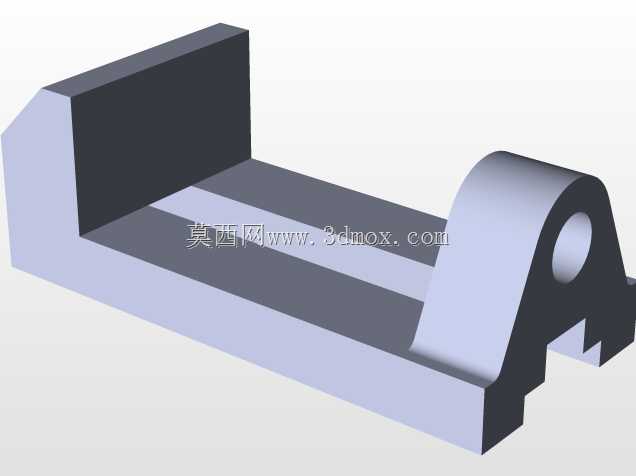

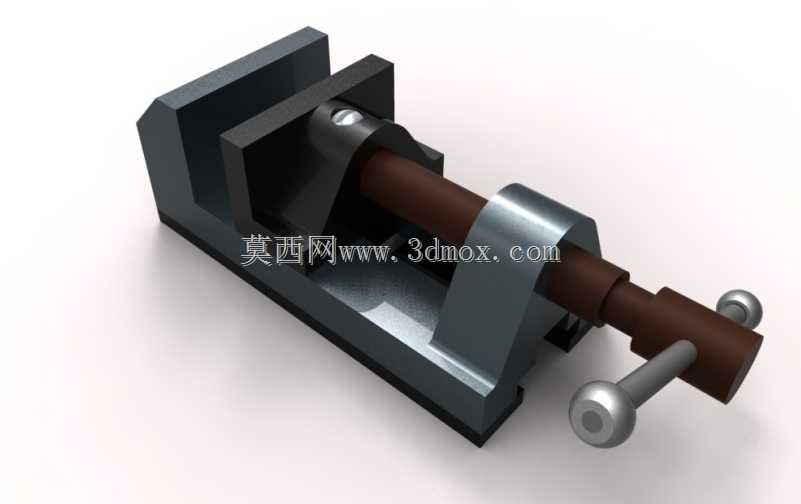

这款台钳是钳工工位、小型机加工场景中最常用的手动夹紧工装，日常可承担小型工件的锯削、锉削、钻孔、攻丝、打磨去毛刺等工序的装夹固定，也可配套小型钻铣床、台式砂轮机使用，作为工件定位的基准载体。从结构设计逻辑来看，整体采用固定钳身搭配滑动活动钳身的经典布局，固定钳身一体铸造成型，底部预留的安装孔位可直接通过螺栓锁紧在钳工工作台台面上，安装边界需要预留至少两倍钳身长度的操作空间，方便手柄转动操作，同时要避开工作台边缘的走线、落料缺口位置，保证装夹后工件重心落在钳身支撑范围内，避免装夹偏重导致的夹持松动。

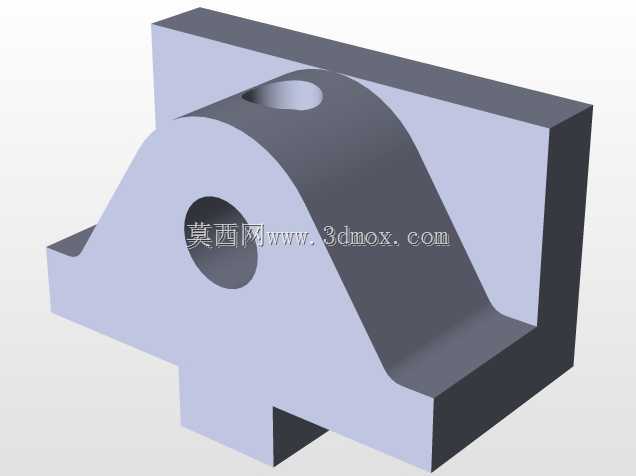

核心传动采用梯形螺杆副结构，螺杆一端通过销轴与固定钳身端部的支撑座铰接，另一端与活动钳身内部的螺母块配合，转动端部的T型手柄即可带动活动钳身沿钳身的导向导轨做直线往复运动，实现钳口的开合调整。梯形螺纹的选型本身具备自锁特性，夹紧工件后不会因为加工过程中的振动导致螺杆回转松脱，不需要额外加装锁紧机构就能保证夹持可靠性，钳口最大开合距离可覆盖常规小型五金零件、小型铝型材、塑料样件的装夹需求，钳口部位预留了可更换的齿面钳口板安装位，磨损后可直接拆卸更换，不需要整体报废钳身，日常维护成本极低。

导向结构上，活动钳身与固定钳身的配合面采用燕尾槽导向形式，配合间隙可通过侧边的调整螺钉进行微调，长期使用出现磨损后可通过调整间隙消除活动钳身的晃动量，保证夹持时活动钳身与固定钳身的钳口面平行度，避免装夹工件出现角度偏差。手柄采用穿装式圆钢设计，需要大夹紧力时可在手柄端加套管增大力臂，常规操作下人力转动即可产生足够的夹紧力，满足黑色金属、有色金属、非金属工件的装夹需求，不会因为夹紧力不足导致加工过程中工件飞出。整体外形紧凑，没有多余的外凸结构，安装后不会占用过多工作台面空间，钳身的铸造底座做了加厚处理，承受敲击、钻削轴向力时不会出现变形，整体刚性可满足常规钳工工序的载荷要求，不会因为长期受力出现钳身弯曲、导轨面塌陷的问题。
