贴片式集成电路芯片三维结构建模

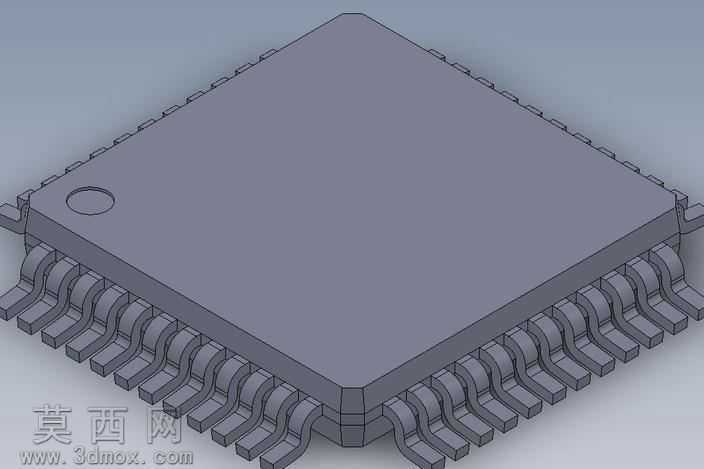

本模型针对PCB板载贴片式集成电路芯片开展三维建模设计，建模过程严格遵循LQFP贴片封装的实际工业尺寸规范，还原芯片本体与引脚的完整结构特征。建模阶段首先以芯片顶面的定位圆点为基准，构建正方形塑封本体的基础实体，本体边角做符合工业标准的微小倒角处理，还原塑封外壳的哑光质感，材质参数设置为深灰色工程塑料，调整漫反射与粗糙度参数，模拟真实芯片封装外壳的哑光磨砂视觉效果。针对芯片四周的鸥翼型引脚，采用单引脚特征建模后阵列的方式完成，先绘制单个引脚的弯折轮廓草图，通过拉伸、弯折特征生成单个引脚实体，精准还原引脚从芯片本体引出、向下弯折、向外延伸形成焊接端的完整弧度与尺寸，引脚材质设置为镀锡金属，调整金属反射参数与细微粗糙度，模拟引脚表面的半光亮金属质感，同时严格控制引脚间距、引脚宽度、引脚伸出长度等关键参数，确保模型与实际工业元件的尺寸公差匹配。建模过程中对芯片顶面的定位标记凹坑做精准还原，凹坑深度、直径均参考实际芯片的标记尺寸，保证模型可直接用于PCB布局的干涉检查、装配模拟场景。渲染阶段采用柔和的环境光搭配定向主光源，主光源从斜上方投射，在引脚弯折处形成自然的明暗过渡，凸显引脚的立体弯折结构，同时在塑封本体表面形成均匀的光照，避免过强反光掩盖本体的结构细节。整体设计思路围绕电子元件的实际装配需求展开，在保证外观还原度的同时，严格控制模型的几何精度，所有结构特征均参考真实贴片IC的封装规范制作，无多余冗余特征，模型结构规整，可直接导入电子设备装配场景、PCB三维布局场景中使用，能够满足工业设计阶段的元件装配校验、产品展示渲染等多场景使用需求，还原了贴片集成电路从塑封本体到焊接引脚的全部结构细节，为电路板相关的三维设计工作提供精准的元件模型支撑。
