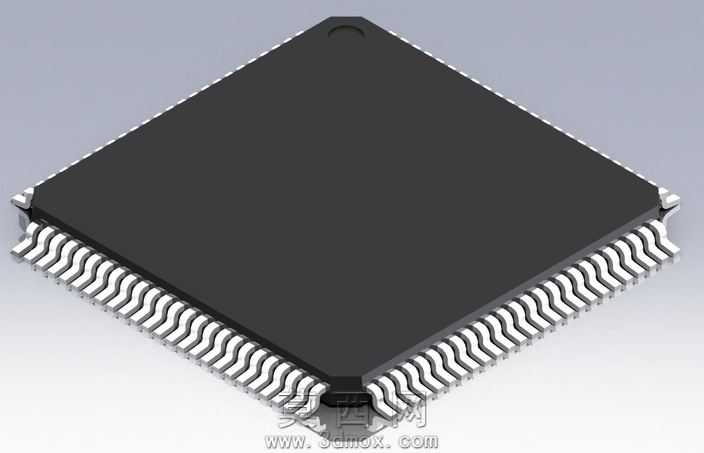

Xilinx封装QFP芯片三维结构模型

本模型为Xilinx品牌QFP封装可编程逻辑芯片的三维结构模型，建模过程严格参照工业级QFP封装芯片的实际尺寸规范，在SolidWorks软件中完成全参数化建模。建模初期先梳理芯片的整体结构组成，将模型拆分为塑封主体、引脚阵列、顶部标识区三个核心部分，首先绘制芯片主体的矩形轮廓草图，按照标准QFP封装的长宽比例拉伸生成塑封基体，对基体的四个边角做圆角过渡处理，还原工业塑封芯片的边角钝化工艺特征，同时在基体顶部中心位置添加圆形定位标记，还原芯片出厂时的对位标识结构。引脚部分采用阵列化建模方式，先绘制单个鸥翼型引脚的截面轮廓，按照引脚的弯折角度、厚度、宽度参数完成单个引脚的实体建模，再根据QFP封装四边等距分布引脚的规则，沿芯片四个侧边做线性阵列，严格控制引脚间距、引脚伸出长度、引脚弯折弧度的参数精度，还原真实芯片引脚的共面度特征，确保引脚与PCB焊盘的匹配结构完全符合焊接工艺要求。材质渲染阶段，为塑封主体赋予哑光黑色环氧树脂材质，调整材质的粗糙度、反光度参数还原塑封料的哑光质感，为金属引脚赋予镀锡铜合金材质，添加轻微的金属反光和表面磨砂纹理，还原真实引脚的金属质感，同时在塑封表面添加细微的颗粒纹理，模拟塑封工艺形成的表面质感。模型整体结构完整，各部件的装配关系清晰，所有尺寸均符合JEDEC标准中QFP封装的规范要求，可用于电子设备结构设计中的PCB布局干涉检查、整机装配模拟、产品展示渲染等场景，建模过程中保留了所有特征的参数化属性，可根据不同型号的Xilinx芯片尺寸快速调整参数生成对应封装的模型，无需重新绘制基础结构，大幅提升同类型封装芯片的建模效率。模型的细节还原度较高，不仅还原了芯片的外部可见结构，还对引脚与塑封主体的连接部位做了细化处理，还原了塑封包裹引脚根部的工艺结构，避免出现结构失真的问题，渲染阶段采用柔和的影棚光照方案，突出芯片的结构轮廓和材质质感，可直接用于技术文档配图、产品宣传素材制作等用途。
