车床用六辐条驱动式手轮结构设计

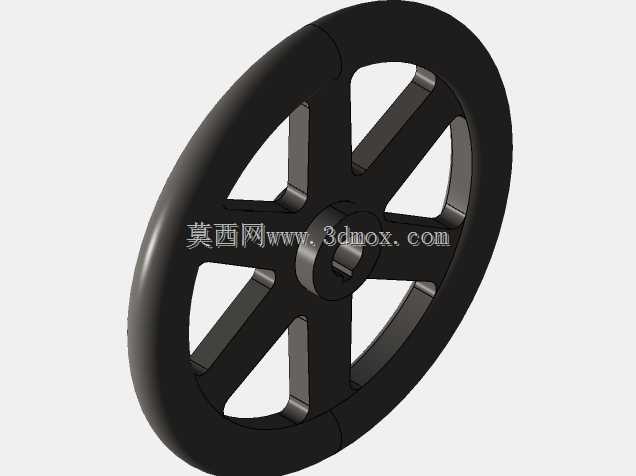

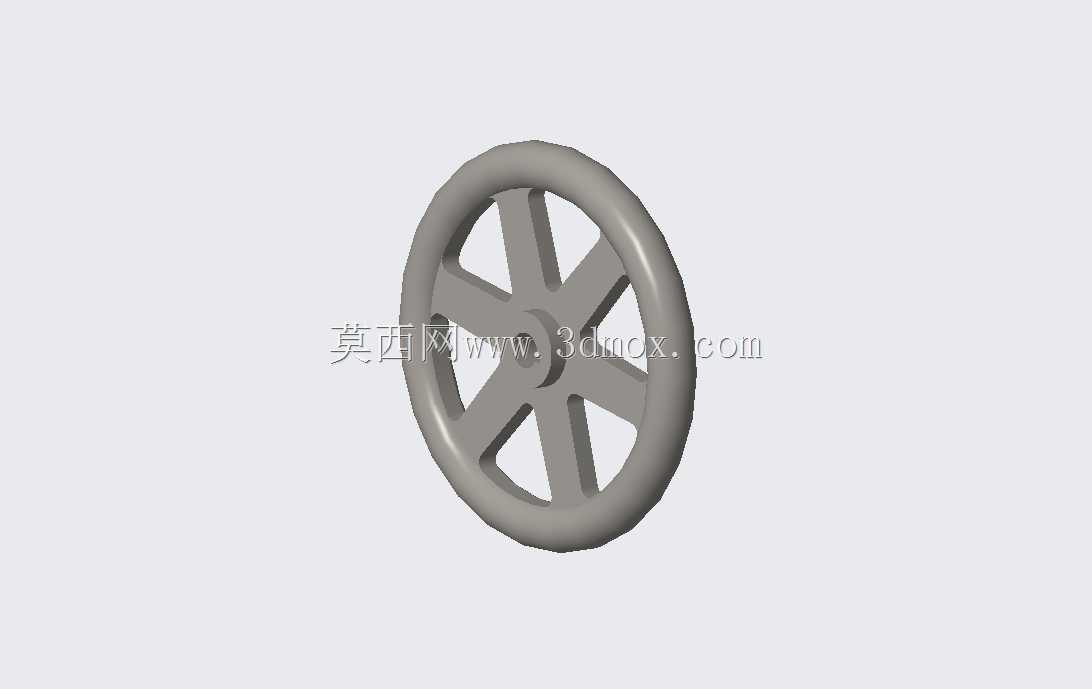

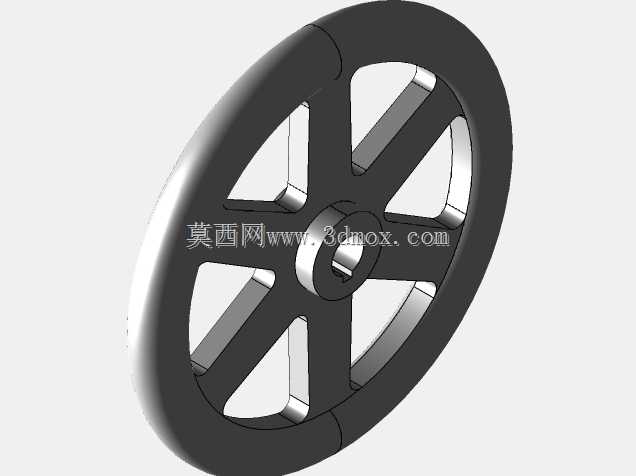

这款轮辐式手轮主要应用于普通卧式车床、小型铣床等通用机加工设备的进给传动端，是操作人员手动调整滑台位置、驱动丝杠完成进给动作的核心操作部件，在设备断电调试、对刀操作、微量进给调整的场景下，是自动进给功能无法替代的手动操作载体。从实际使用场景来看，这类手轮通常安装在设备进给箱的外露轴端，操作人员通过握持轮缘施加周向扭矩，将旋转动作传递给连接的丝杠副，转化为滑台的直线位移，完成刀具与工件的相对位置调整，其操作的顺滑度、握持的可靠性直接影响对刀精度与操作效率。设计上采用六根等角度分布的轮辐连接中心轮毂与外圈轮缘，相比实心轮结构，在保证整体结构强度的前提下大幅降低了零件自重，同时轮辐之间的镂空区域也方便操作人员快速穿手握持，在需要快速转动手轮调整大行程的场景下，手指可以勾住轮辐发力，提升操作效率。中心轮毂位置设计有与丝杠轴端匹配的安装孔位，可通过键连接传递扭矩，安装时需要保证轮毂端面与轴肩贴合到位，锁紧螺母的预紧力控制在合理区间，避免手轮转动时出现径向窜动，影响操作手感与进给精度。轮缘部分采用圆弧过渡的截面设计，握持时贴合手掌轮廓，长时间操作不会产生明显的硌手感，轮缘外表面不做额外的防滑滚花设计，依靠铸件本身的表面粗糙度即可提供足够的握持摩擦力，避免滚花缝隙积存切削液与铁屑，日常清理维护更加方便。从安装边界来看，这类手轮的轴向安装尺寸需要匹配进给箱端盖的外露轴长度，轮毂的外径要避开周边的操作手柄、档位拨杆等部件，保证手轮整周转动时不会与周边零部件发生干涉，轮缘的外径尺寸经过匹配设计，转动时的力臂长度刚好适配操作人员的手部发力范围，既不会因为力臂过小导致转动费力，也不会因为力臂过大导致微量进给时调整精度难以控制。在结构强度校核上，六根轮辐的截面尺寸经过受力验算，在操作人员施加最大操作扭矩的工况下，轮辐的弯曲变形量控制在允许范围内，不会出现轮辐断裂、塑性变形的问题，轮毂与丝杠配合的孔位公差选用过渡配合，既保证装配时的便利性，也能避免长期使用后配合间隙过大导致的空程量增加，影响进给调整的精度。实际使用中，这类手轮除了应用在车床进给部位，也可适配在各类需要手动调整传动位置的专用设备、工装夹具上，作为手动驱动的操作部件，其结构简单可靠，故障率极低，不需要额外的维护保养，仅需定期清理表面积存的铁屑与油污，保证转动部位的润滑状态即可长期稳定使用。
