沟槽用防滑跨接踏板结构设计

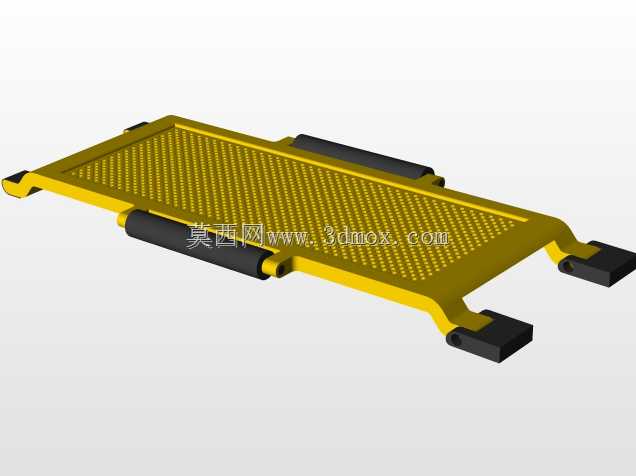

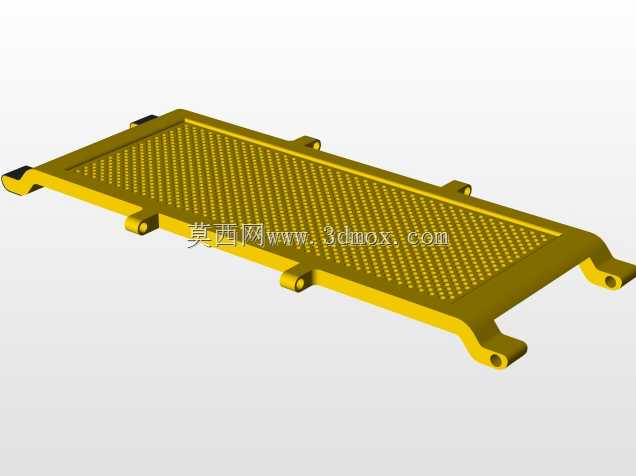

这款跨接踏板主要面向生产车间、设备检修区域内地面沟槽的临时或长期跨接需求，解决作业人员跨越地面管线沟槽、排水沟槽时的通行安全问题，避免人员踩踏落空、崴脚等安全隐患，同时可承载轻型手推工具车的通行重量，适配厂区内日常巡检、小件物料转运的通行场景。踏板主体采用框架式承载结构，主受力边框做了下弯延伸设计，两端的支撑脚直接搭放在沟槽两侧的硬化地面上，无需额外打孔固定，可根据沟槽的实际跨度灵活调整摆放位置，适配不同宽度的地面沟槽跨接需求。踏板踩踏面采用整面冲孔网板结构，网孔均匀排布，一方面可以快速排走踏板表面积水、油污，避免作业人员行走时打滑，另一方面网板结构相比整板重量更轻，单人即可完成搬运移位，同时冲孔形成的凹凸纹路可进一步提升鞋底与踏板面的摩擦力，即便鞋底沾有少量切削液、润滑油，也能保证足够的摩擦阻力。踏板两侧加装了圆柱形防滑握把，既可以作为搬运时的握持结构，方便作业人员快速转移踏板位置，也能在踏板跨接较宽沟槽时，作为行走时的辅助扶手，给通行人员提供额外的受力支撑点，降低通行时的心理恐惧感，提升窄道通行的安全性。两端的支撑脚垫采用硬质耐磨橡胶材质，一方面可以增大踏板与地面的摩擦力，避免踏板受侧向力时发生滑移错位，另一方面可以缓冲踏板受冲击时的震动，减少金属踏板与水泥地面碰撞产生的噪音，同时避免金属边框直接刮划地面环氧涂层。设计过程中优先考虑了承载冗余，主边框采用折弯型材焊接成型，整体承重可满足单人携带15kg以内工具通行的载荷要求，支撑脚的外延长度经过反复校核，即便沟槽边缘存在少量混凝土破损、不平整的情况，也能保证足够的支撑接触面积，不会出现踏板侧翻的风险。踏板整体外形做了圆角钝化处理，所有外露棱边都做了打磨倒钝，避免搬运、使用过程中划伤作业人员，整体结构无易脱落小零件，长期使用无需频繁维护，适配车间复杂的使用环境。
