装配作业用可摇摆零件工具管理工作站

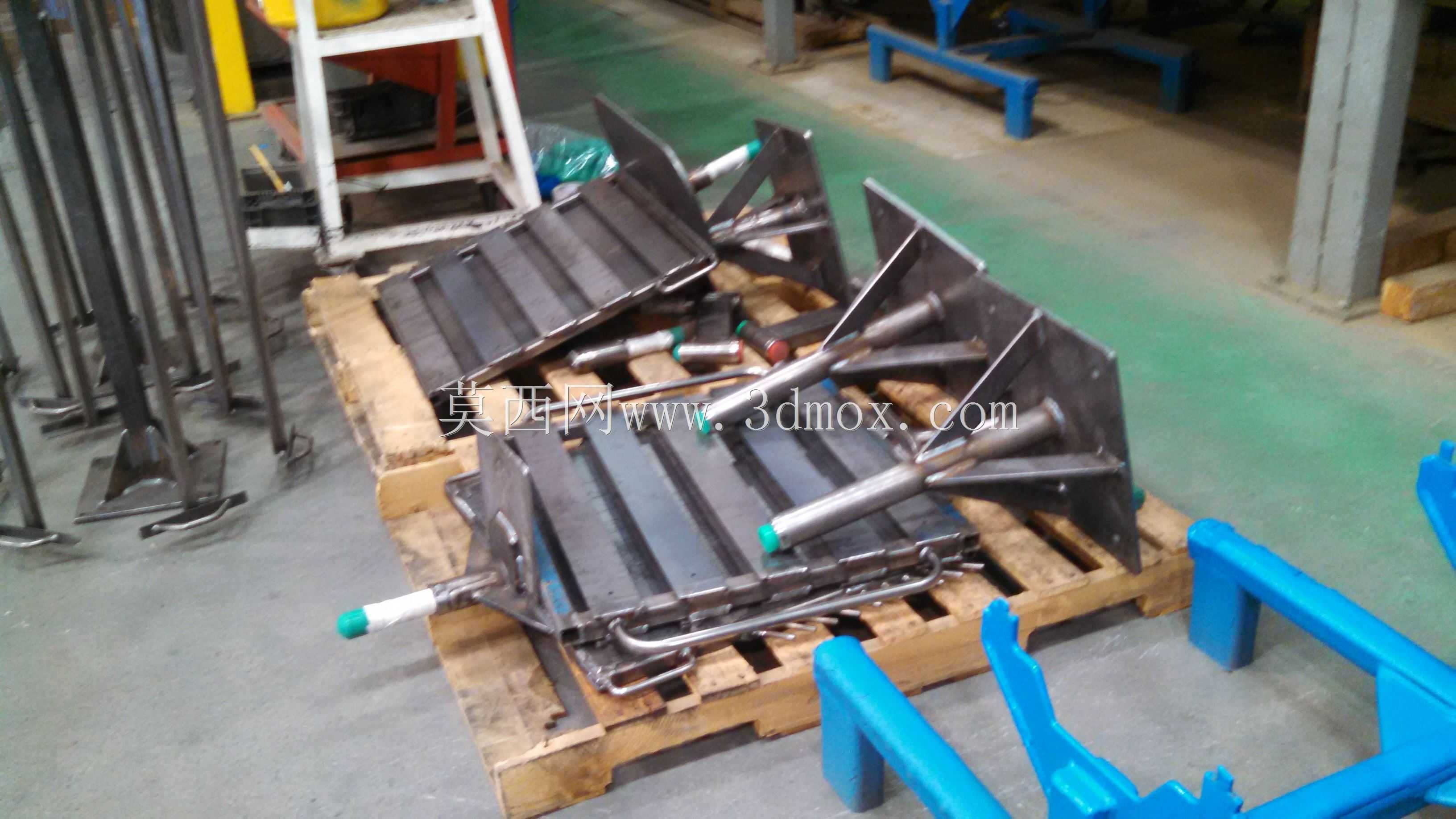

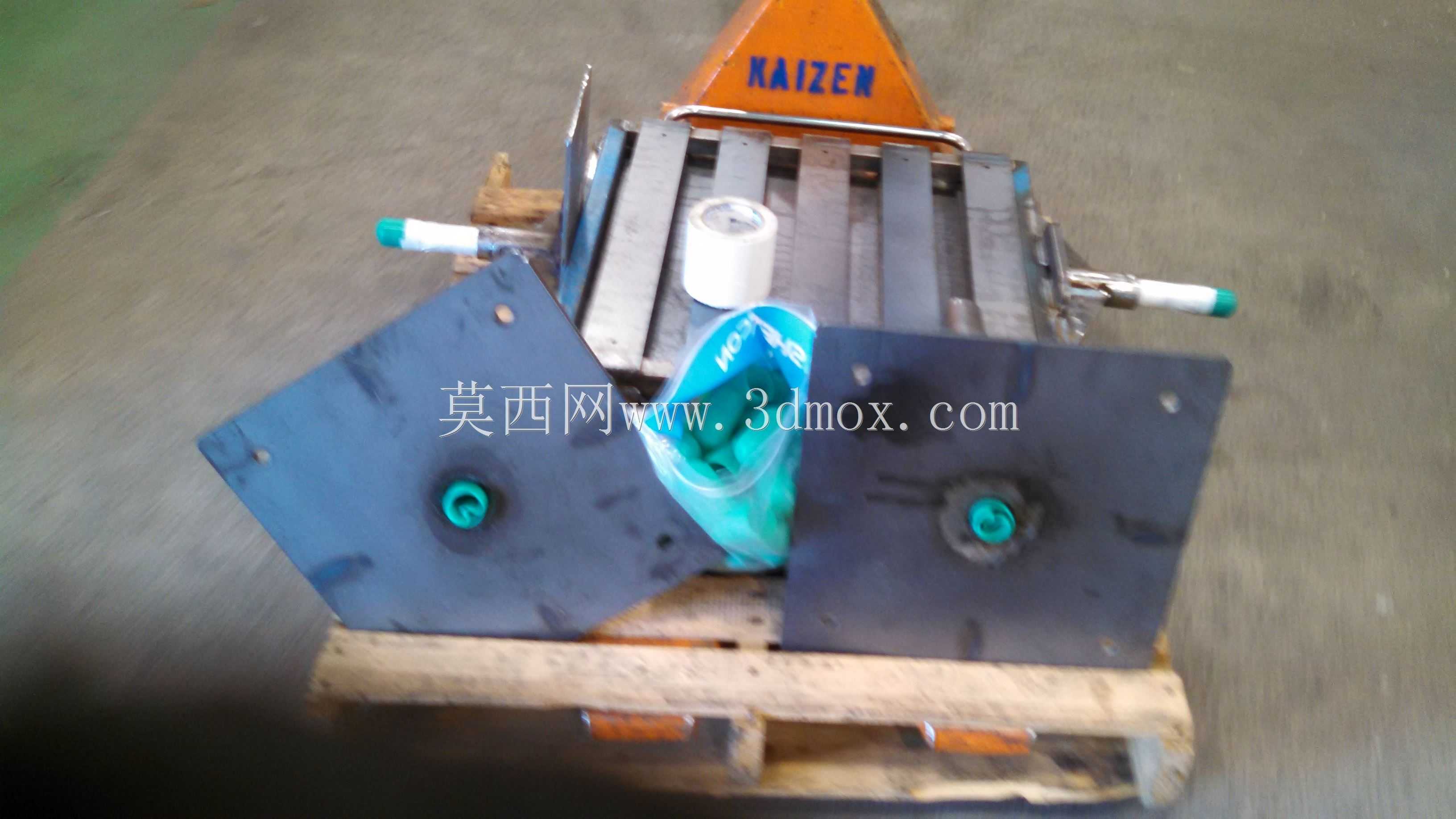

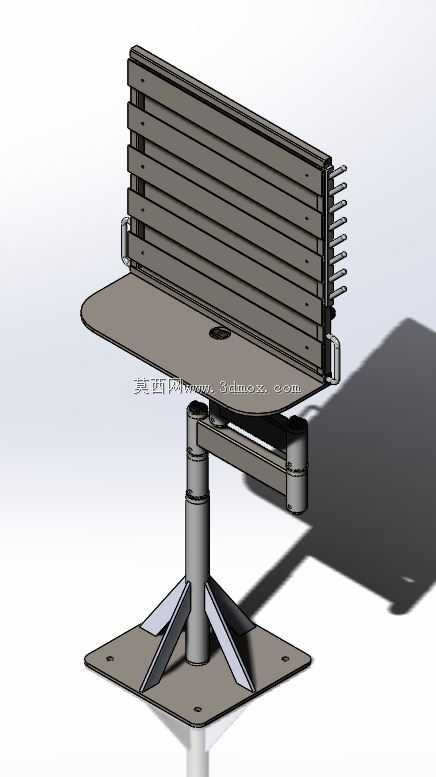

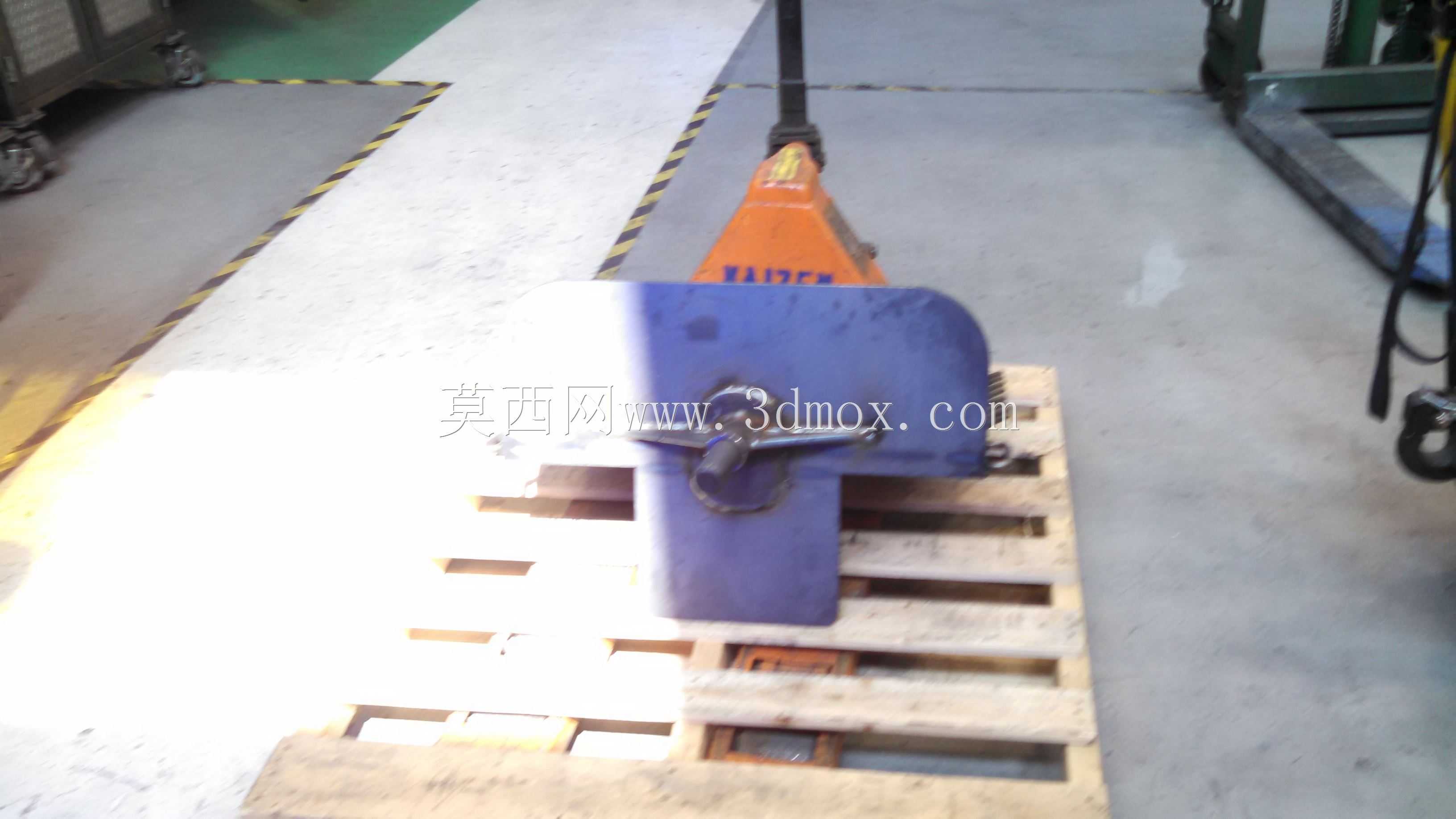

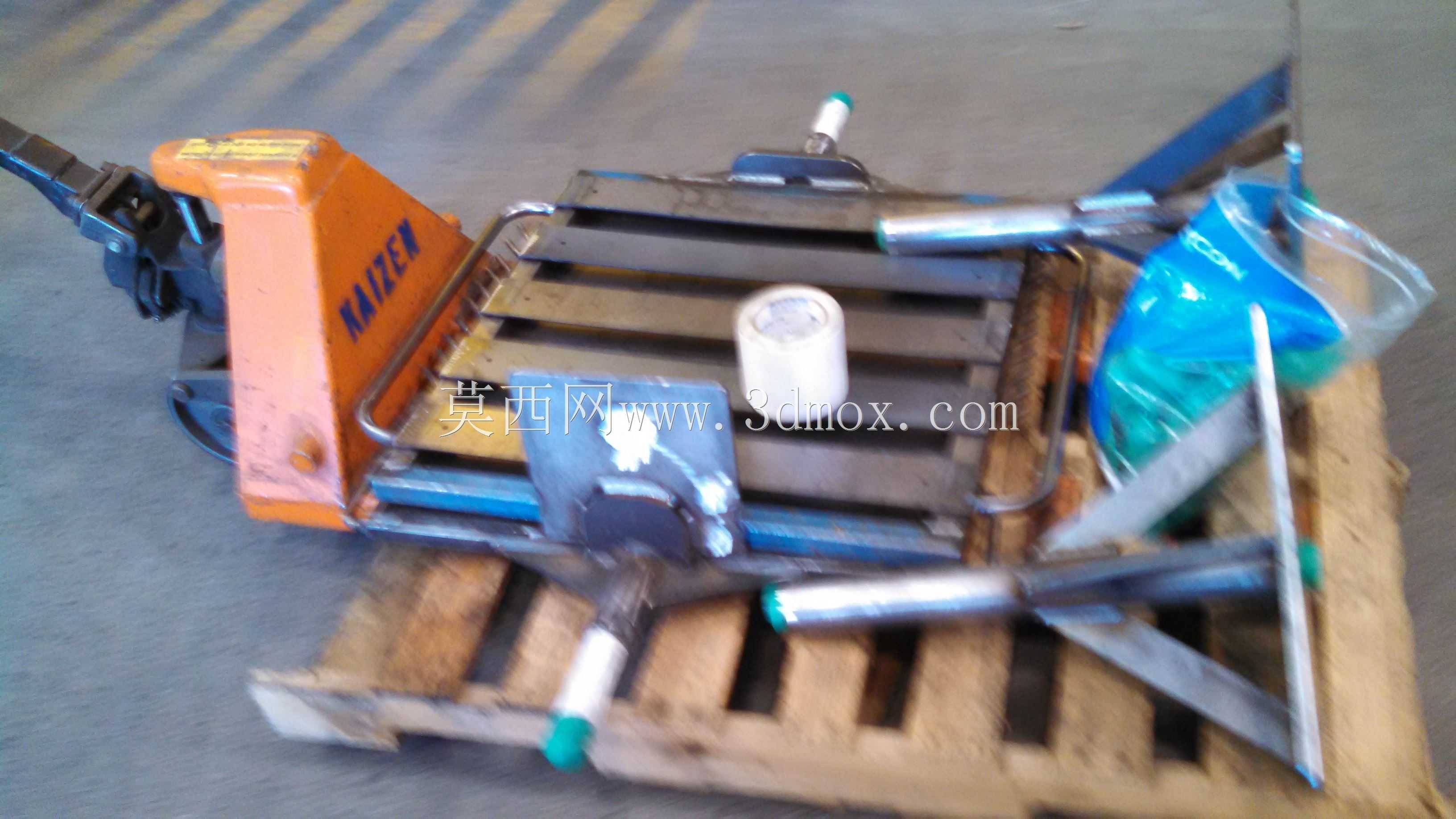

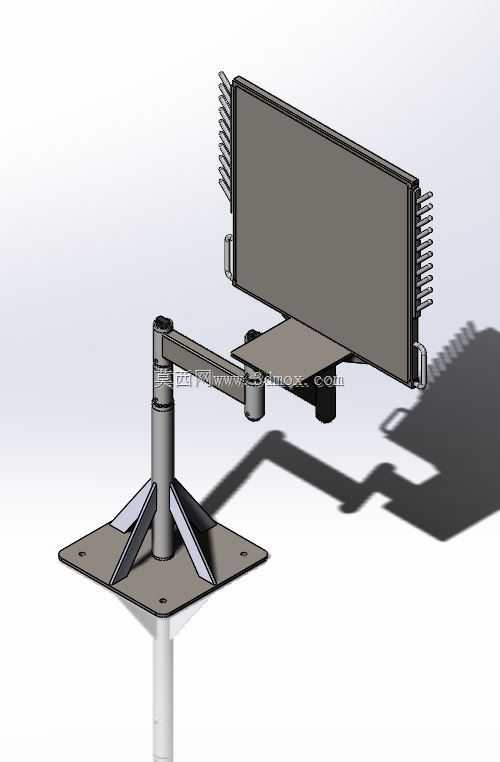

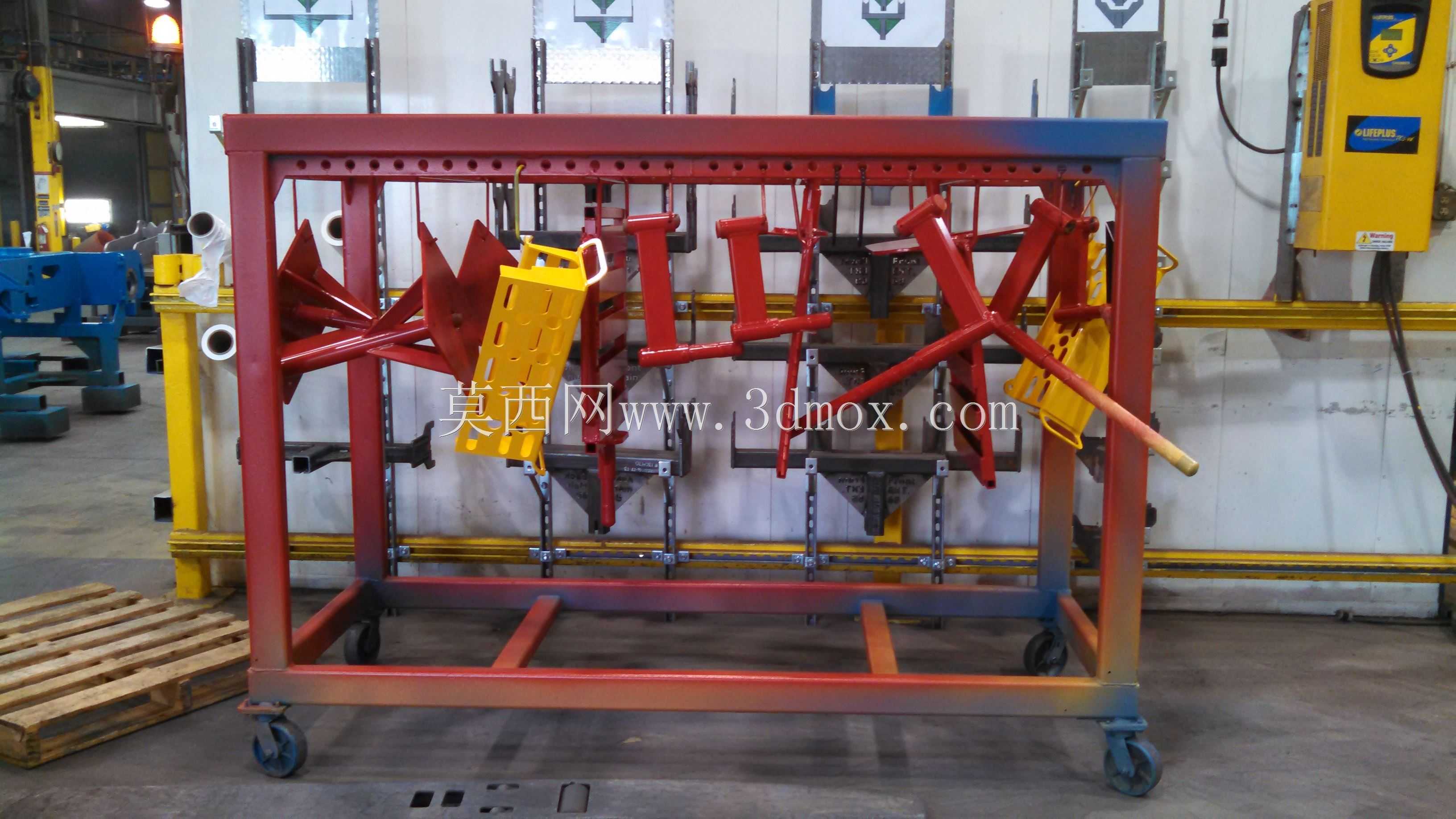

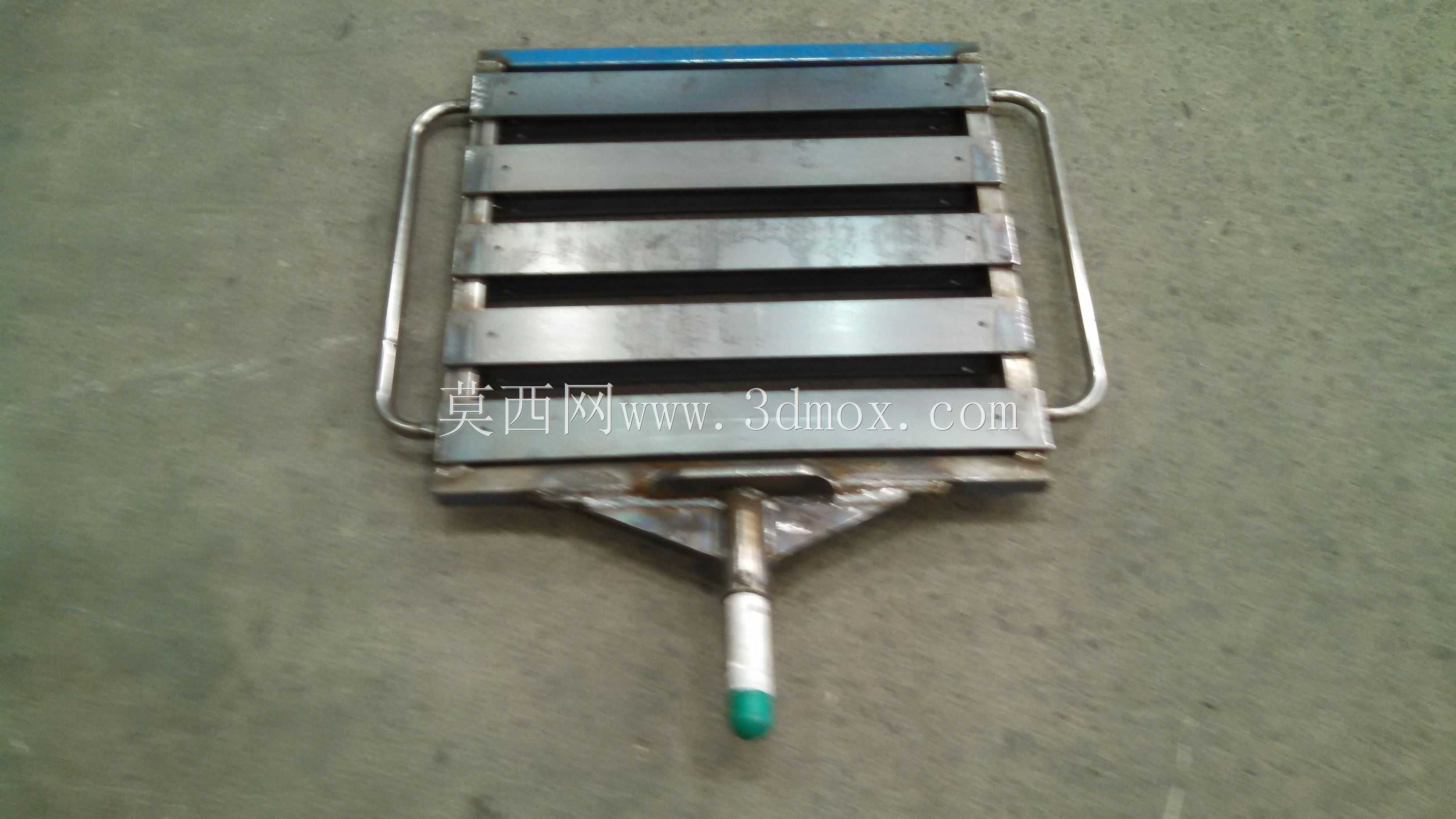

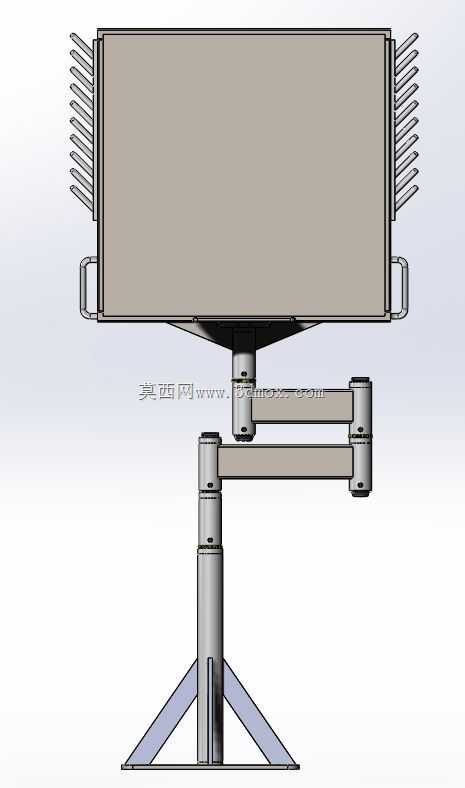

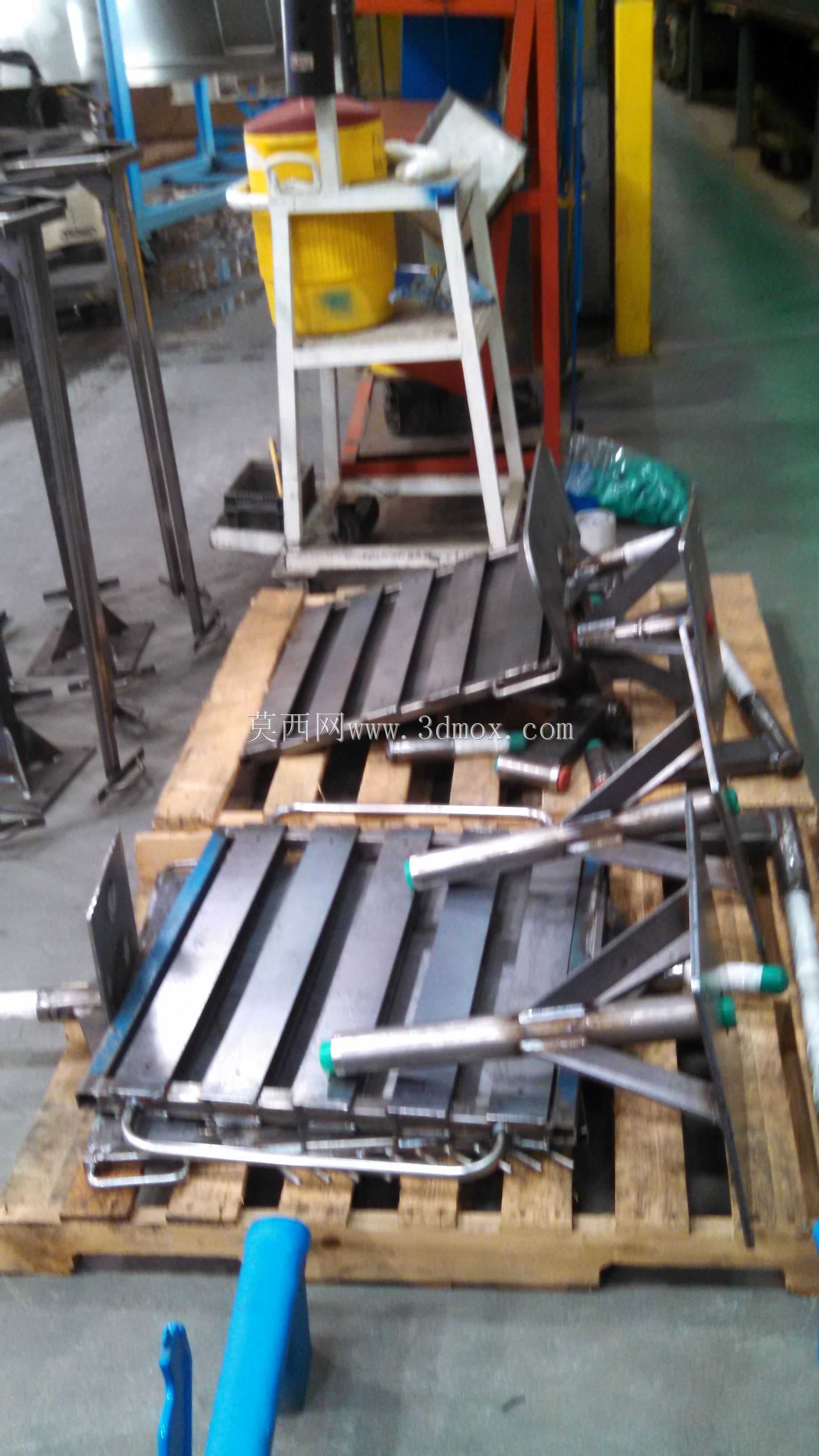

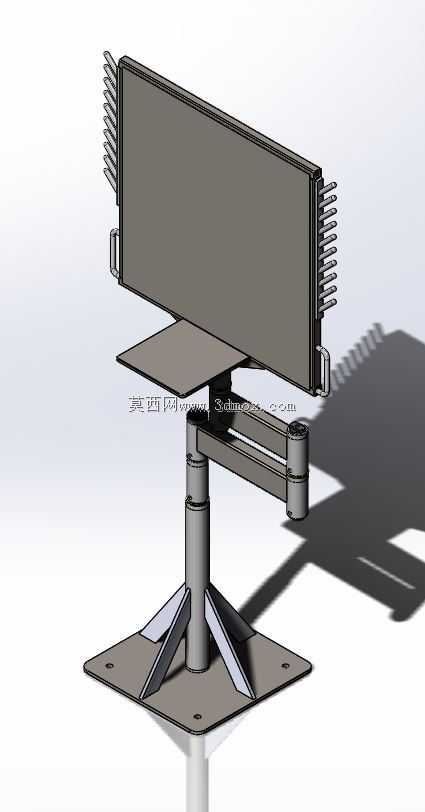

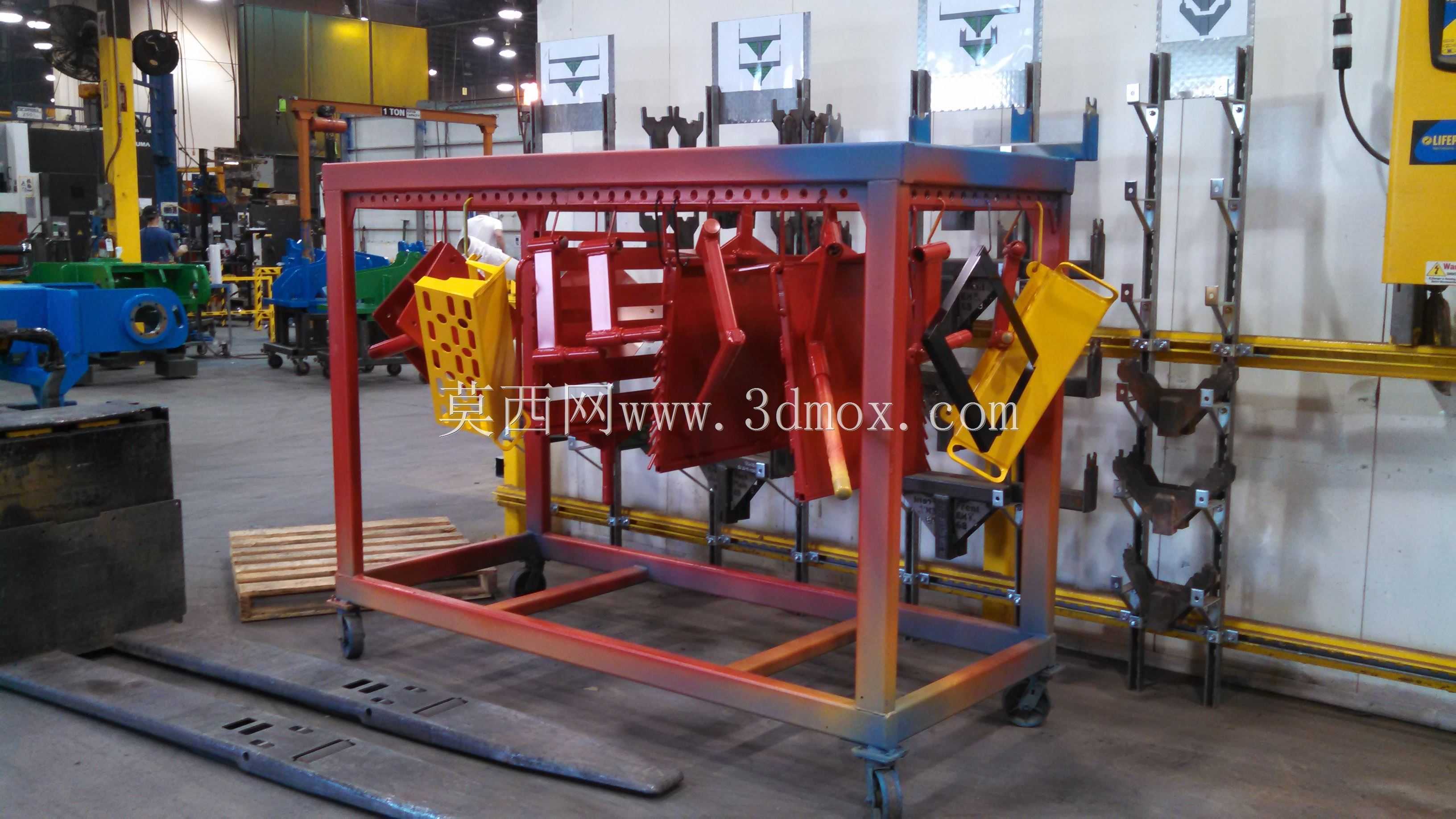

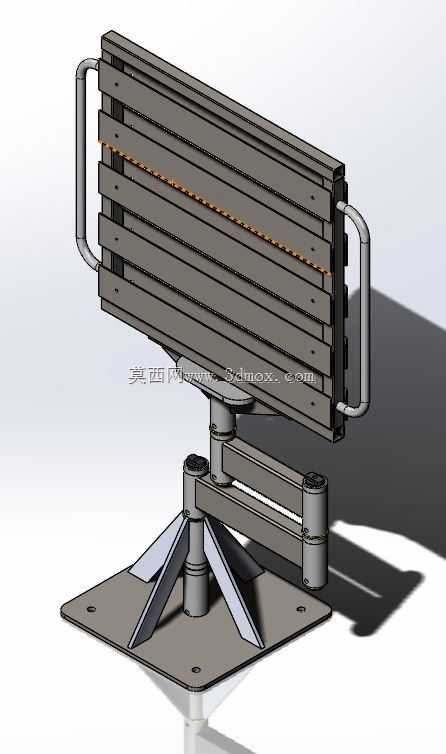

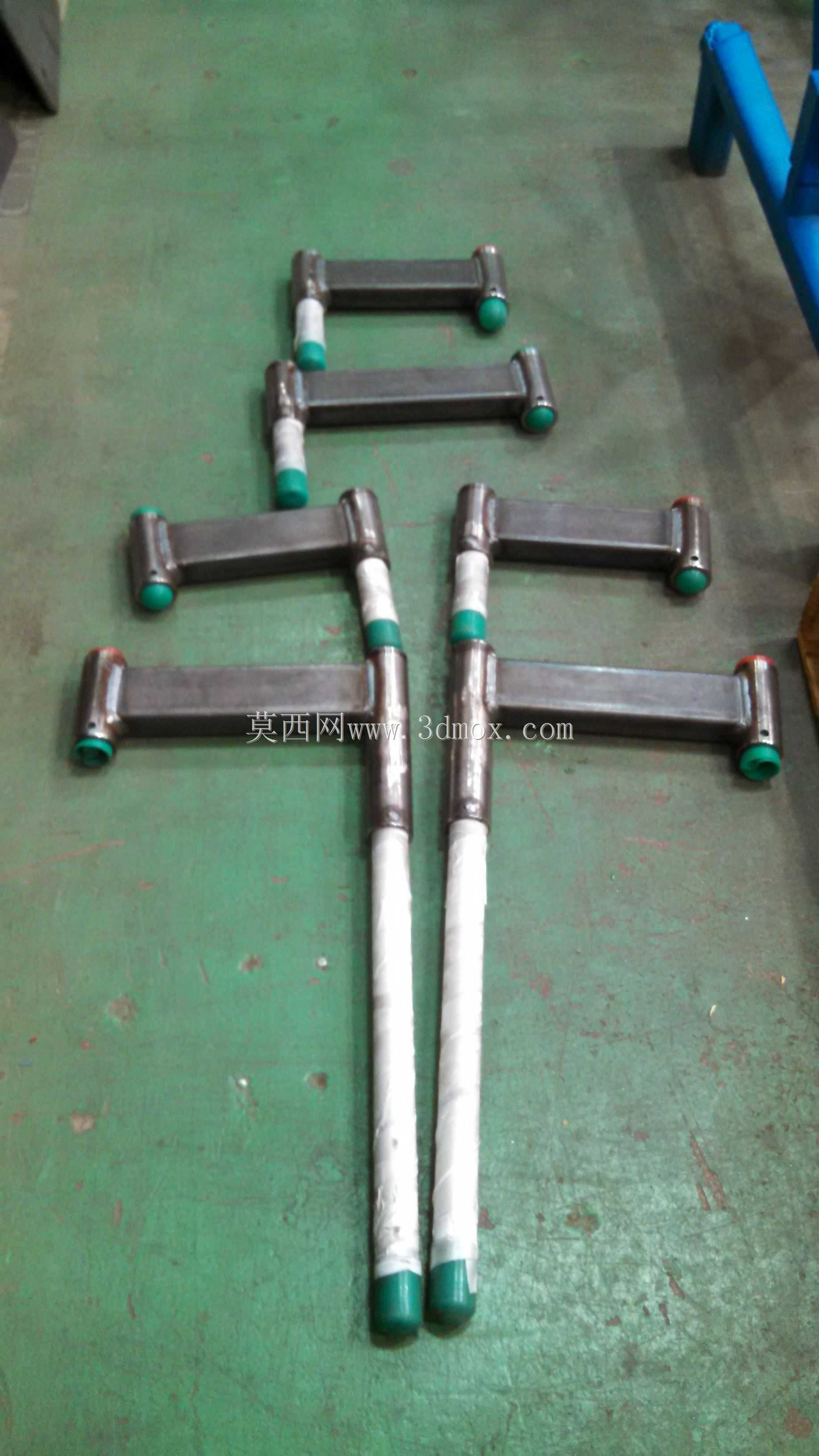

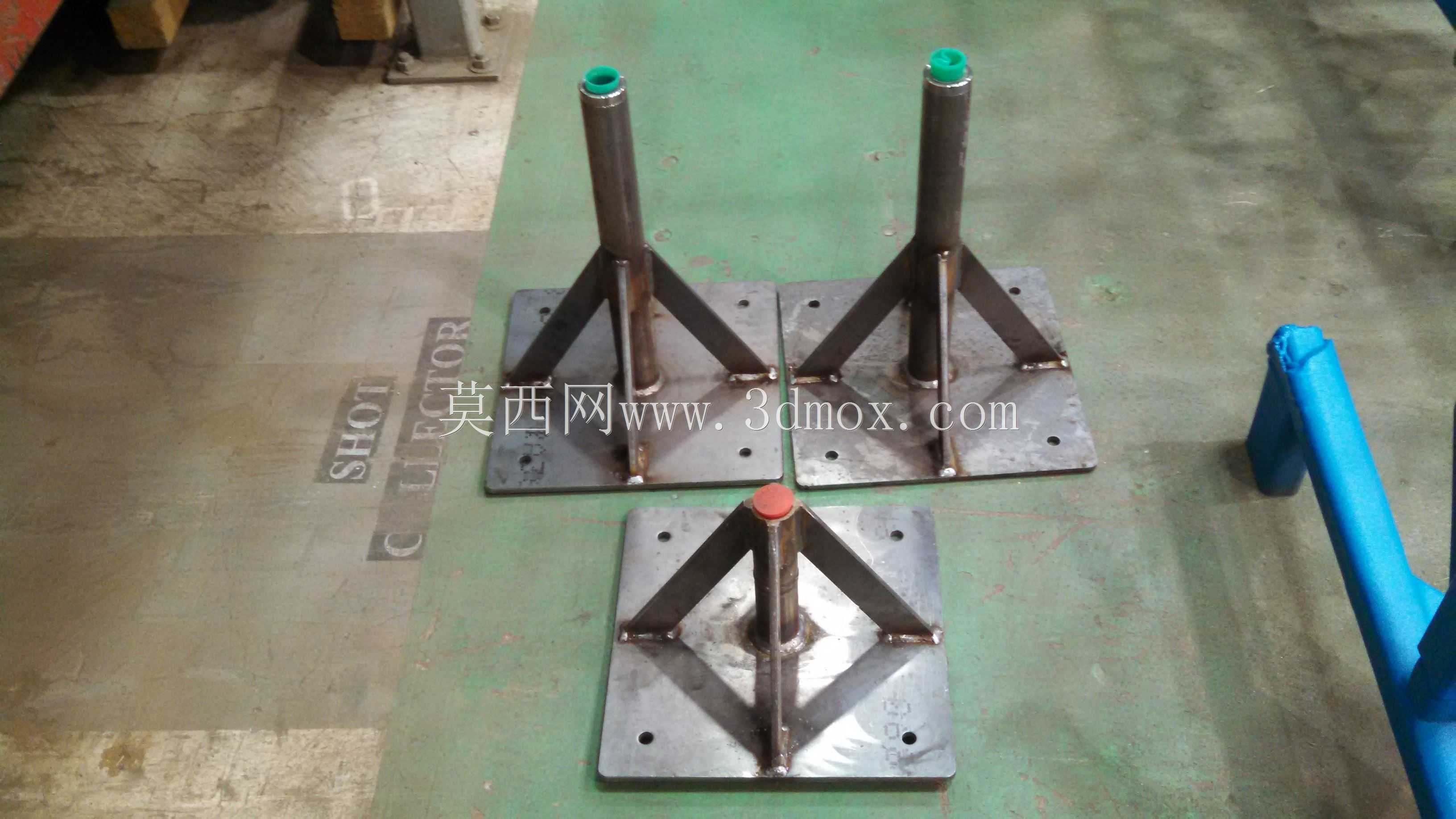

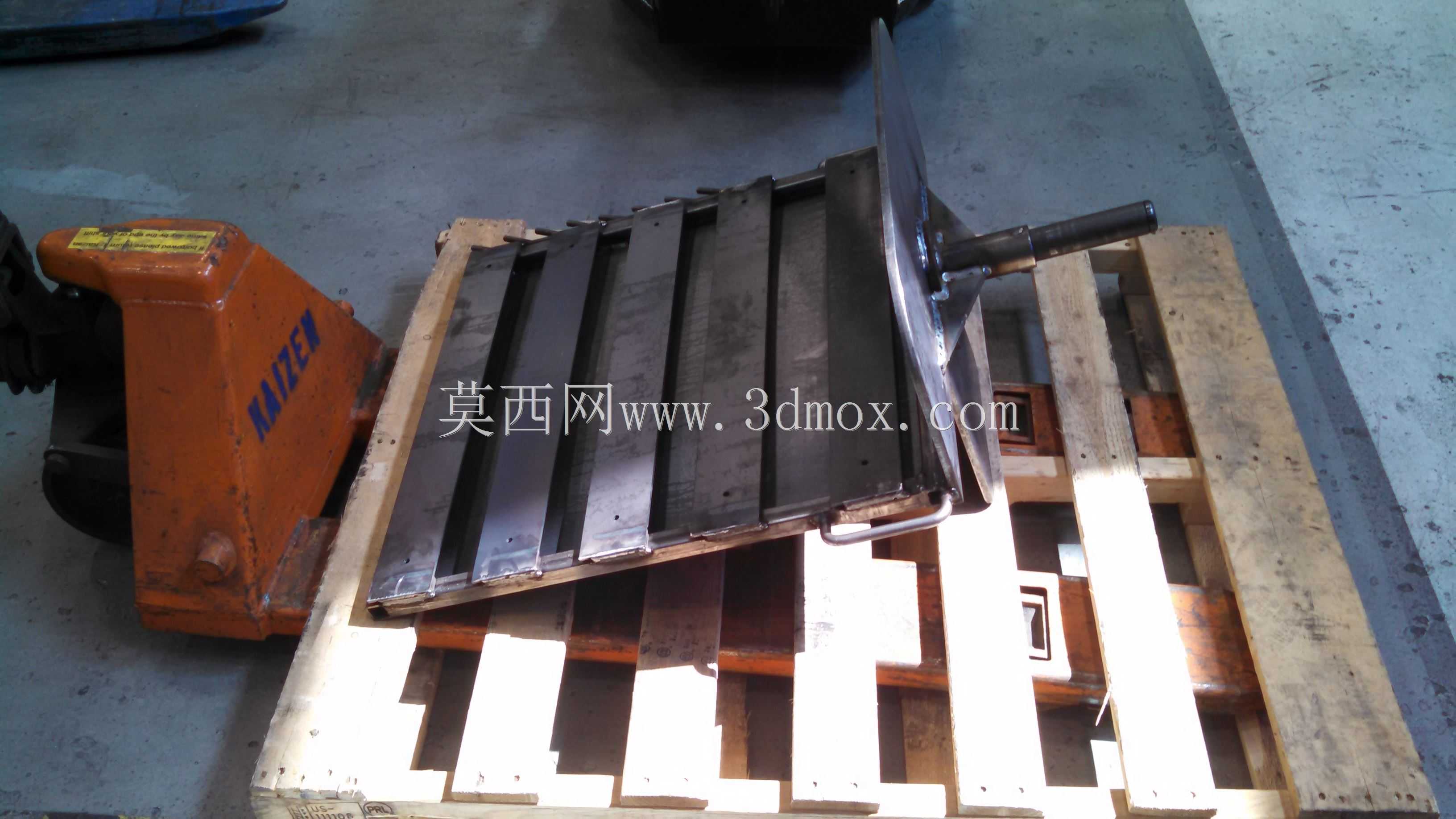

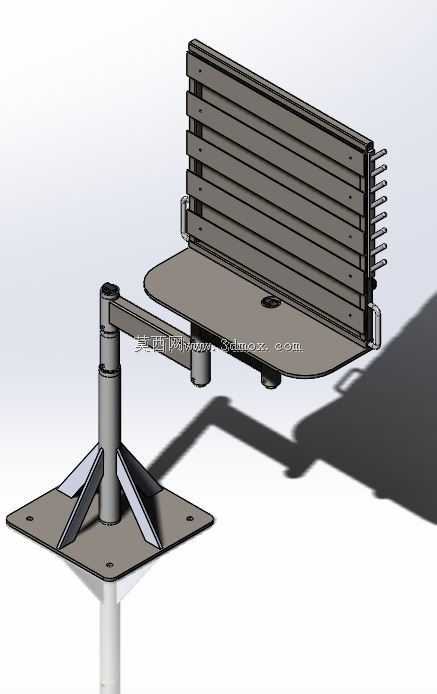

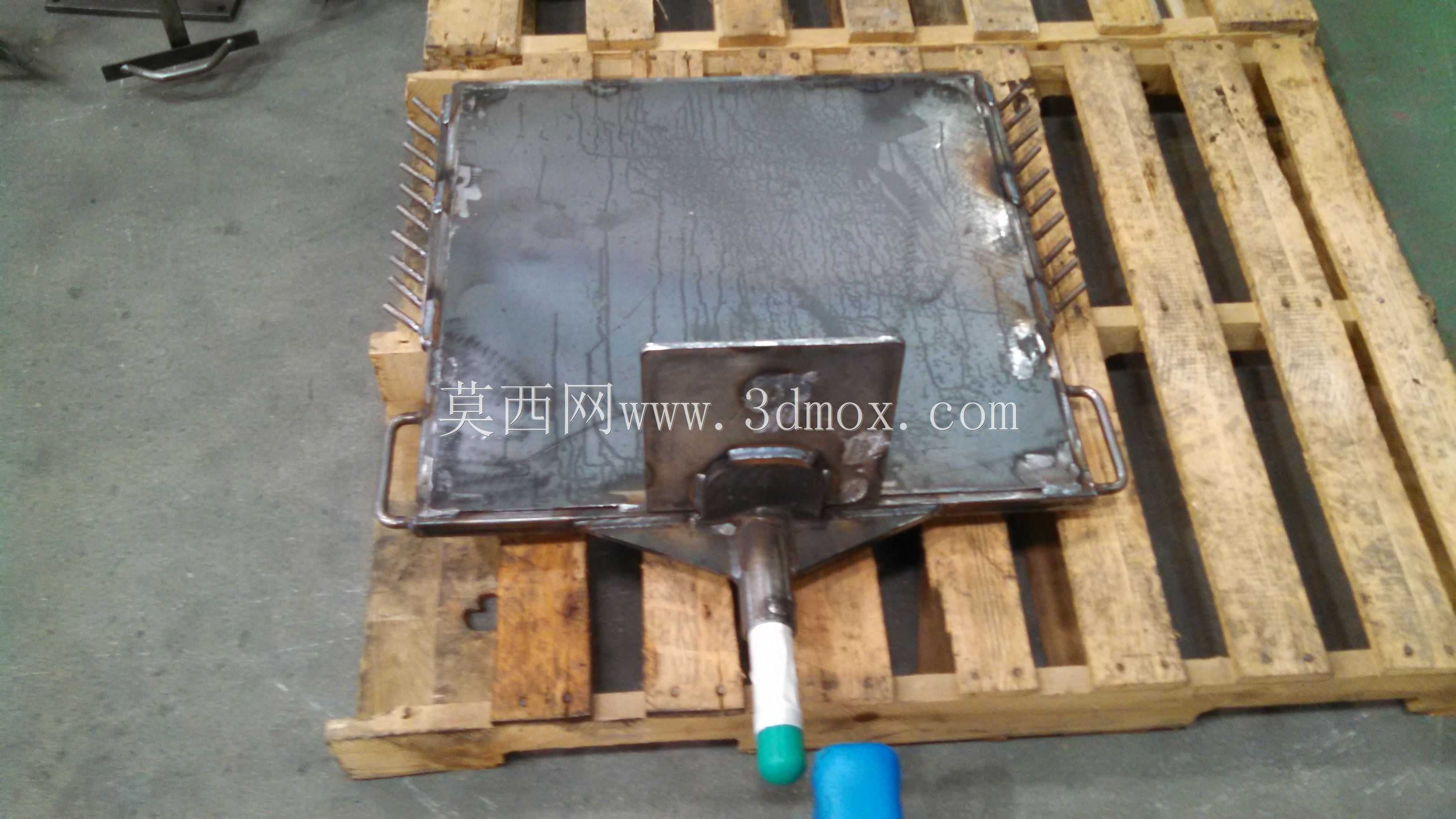

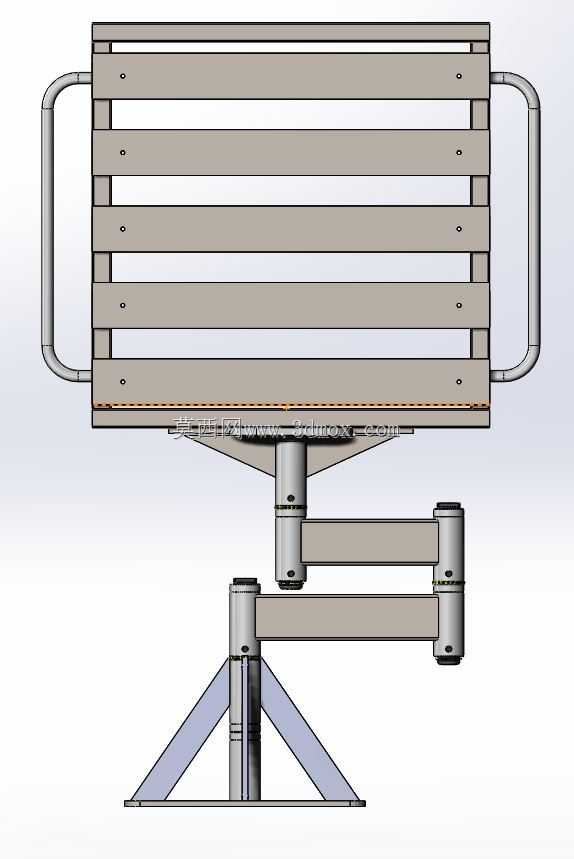

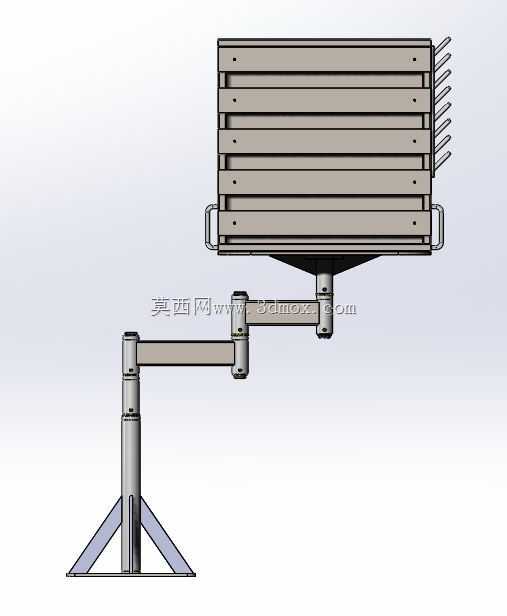

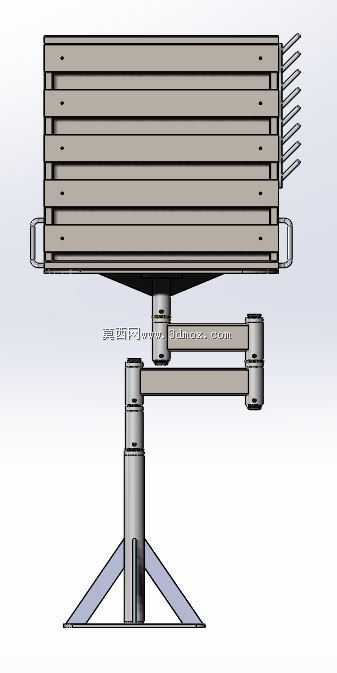

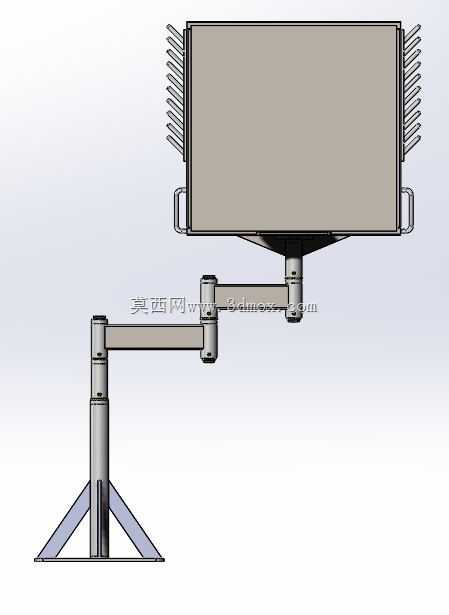

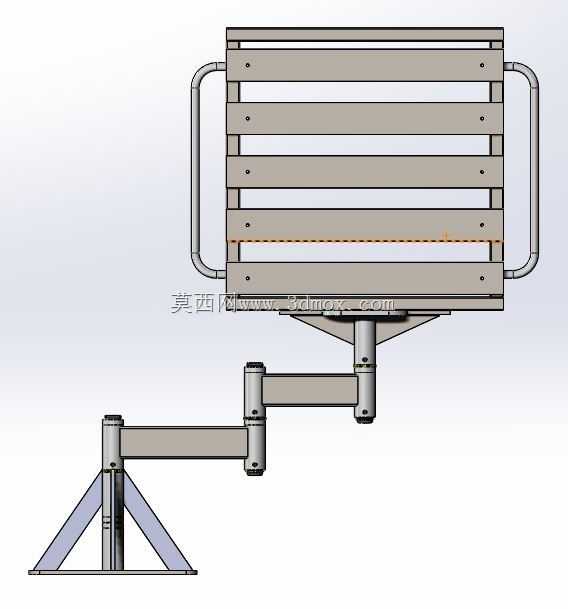

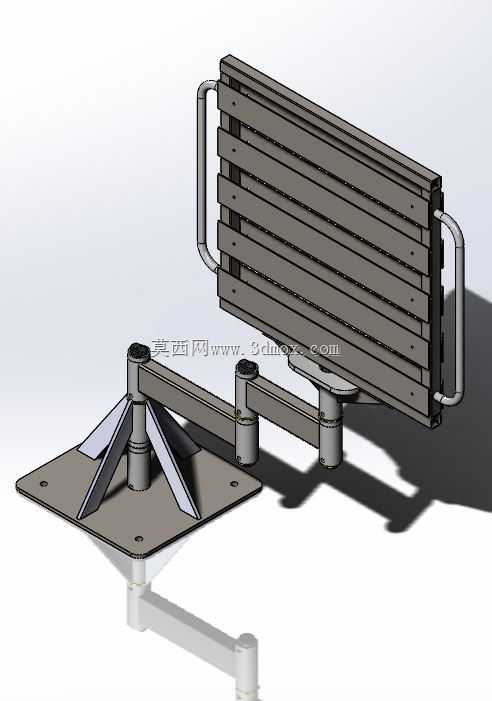

在离散制造的装配工位场景中，一线操作人员往往需要频繁取用各类小型紧固件、定位销、专用装配工具，传统的平面料盒摆放不仅占用操作台面空间，还容易出现零件混放、工具遗失的问题，拖慢装配节拍，这款可摇摆的工位工作站正是针对这类痛点设计的工位辅助装置。从结构设计逻辑来看，该装置采用立柱式支撑结构，底部为方形安装法兰板，板上预留四个安装固定孔，可通过膨胀螺栓或者T型螺栓直接固定在车间地面或者重型工作台台面上，法兰与立柱之间设置三角加强筋，提升整体支撑刚性，避免上部结构摇摆过程中出现倾覆风险，立柱采用分段式套接结构，可根据操作人员的站立或者坐姿作业高度调整整体支撑高度，适配不同身高操作人员的作业习惯。上部承载结构分为两个功能区域，下部为水平设置的操作托板，托板表面做哑光耐磨处理，可临时放置待装配的小型工件、手持电动工具或者作业指导书，托板边缘做圆角处理，避免剐蹭操作人员衣物或者划伤工件；上部为多层平行设置的槽式存放架，每层存放架之间留有均匀间隙，可分类放置不同规格的小型零件、装配工具，存放架采用可摇摆铰接结构与立柱上部连接，操作人员可根据当前作业的取放需求，摆动调整上部存放架的倾斜角度，无需侧身或者探身即可拿到所需的零件或工具，减少无效动作幅度。设计过程中充分考虑了工位的操作边界，整体结构在完全展开摇摆的状态下，横向占用空间控制在单人作业工位的合理范围内，不会与相邻工位的设备、人员产生干涉，所有钣金边缘均做折边钝化处理，不存在尖锐毛刺，符合车间作业的安全规范。存放架的每层隔板都做了防滑挡边设计，即使在摇摆调整角度的过程中，放置在层板上的小型零件、工具也不会滑落，铰接位置采用阻尼转轴结构，调整角度后可自动锁止在当前位置，无需额外的锁紧操作，单手即可完成角度调整，不会打断正常的装配作业节奏。这类工作站尤其适合多品种小批量的装配工位使用，可根据当前装配的产品批次，提前在层架上分类摆放对应批次所需的零件与工具，实现作业过程中零件与工具的可视化管理，操作人员无需在料箱中翻找物料，能够有效降低错装、漏装的概率，提升装配作业的一致性与效率。
