大尺寸方台框架式360度回转支撑转台

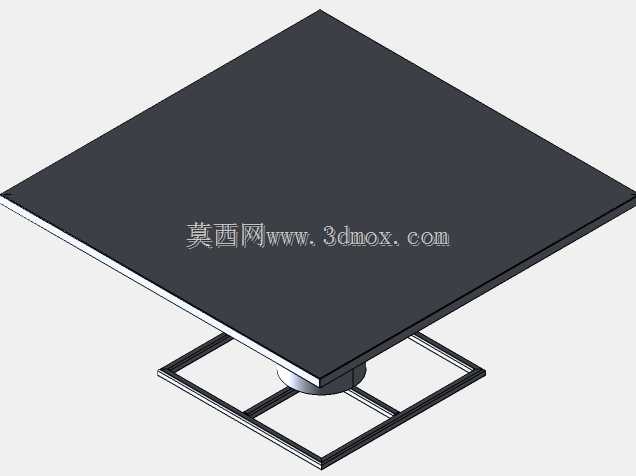

这款2000mm见方的定制回转台，最初是针对车间内大尺寸工件的工位回转需求设计的，常见于大型构件焊接、重型部件装配、大件涂装翻面这类需要频繁变换工件作业角度的场景，能省去工人反复绕工件走动、频繁挪动吊装设备的麻烦，单工位作业效率能提升近四成。

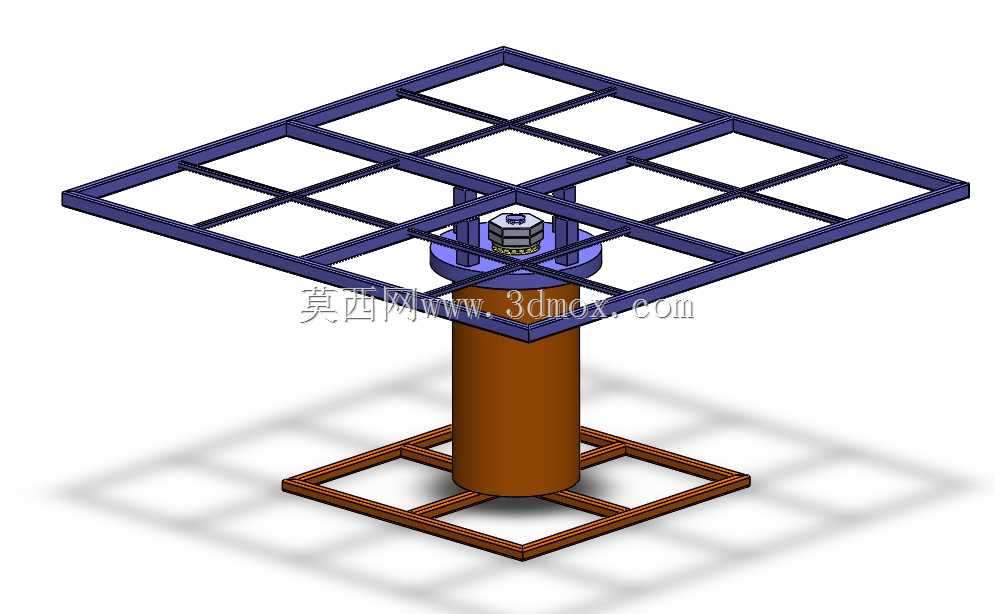

设计之初最先敲定的是承载边界，2米见方的台面尺寸是根据目标工位常见的最大工件轮廓确定的，台面采用方管拼焊的格栅式框架而非整板结构，一方面是大幅降低台面自重，减少回转时的惯性负载，另一方面格栅结构方便后续加装工装夹具、T型槽条或者工件定位挡块，不管是放置焊接工装架、装配用托盘还是大型待喷涂构件，都能通过框架间隙快速穿装螺栓固定，适配性比整板台面高很多。底部同样采用方管焊接的十字形底架，安装时只需要保证底架四个支撑脚落在平整的硬化地面或者预埋钢板上即可，不需要做复杂的地基锚固，安装边界要求低，方便车间内根据生产动线调整工位位置。

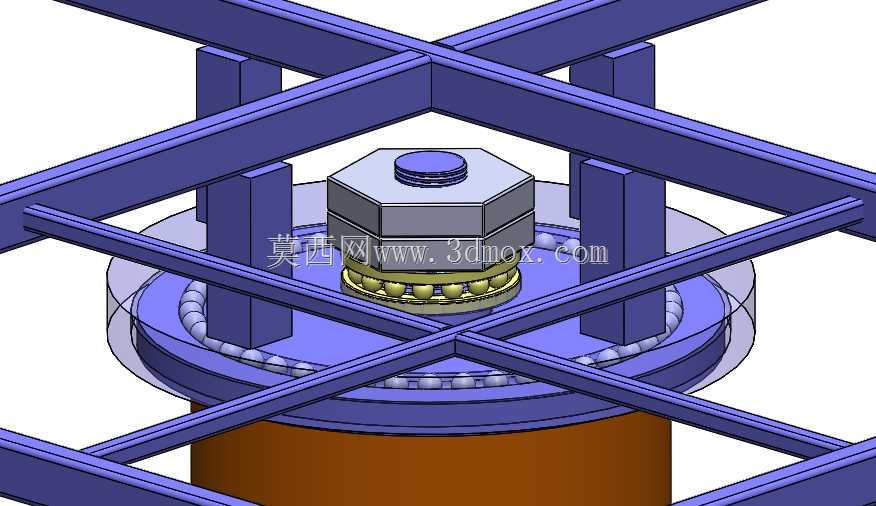

核心回转部分选用止推滚柱轴承搭配滚珠的组合结构，这种选型是经过承载核算的，止推滚柱轴承主要承受台面及工件的轴向重载，搭配的滚珠结构负责承受径向偏载，避免工件放置偏心时出现回转卡滞，整套回转副可以实现360度无死角连续回转，转动阻尼均匀，单人徒手就能推动带载的台面平稳转动。如果有固定工位角度的需求，只需要在中心回转座的对应位置加工定位孔，插入止动块就能将台面锁定在需要的作业角度，不需要额外加装复杂的锁紧机构，结构简单可靠，后期维护只需要定期给轴承加注润滑脂即可，没有易损的复杂传动件，车间一线维护人员就能完成日常保养。

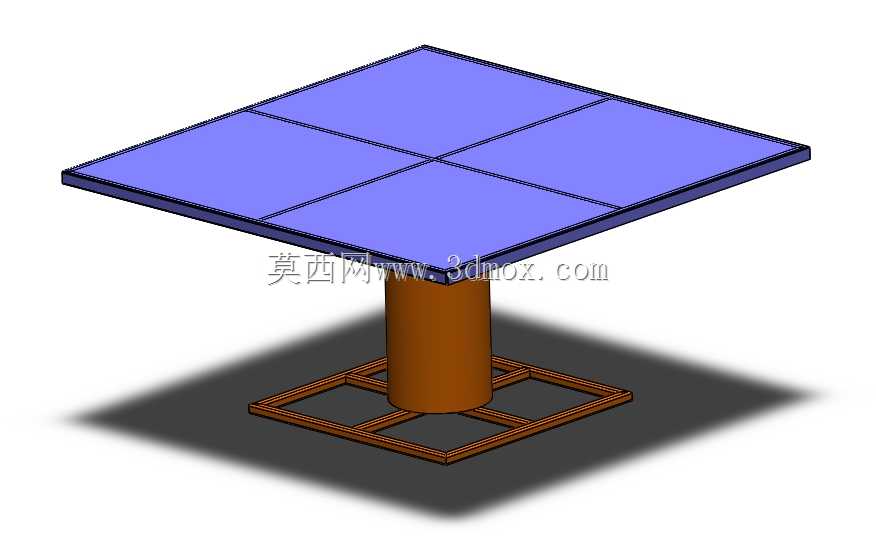

整体结构没有采用复杂的钣金外罩，所有框架结构都外露，一方面是焊接件的加工成本低，生产周期短，能快速交付定制需求，另一方面外露的结构方便日常检查焊缝、螺栓紧固情况，出现磕碰变形也能快速补焊修复，非常适合车间这类工况相对复杂的使用环境。中心立柱采用厚壁圆筒结构，既保证了足够的支撑高度，让台面和地面之间留出足够的操作空间，方便工人在台面下方穿行或者布置气路、电路管线，圆筒结构的抗扭性能也优于同等重量的型钢焊接立柱，长期承受偏载也不容易出现变形。

在建模过程中，所有方管拼接处都做了焊缝坡口的预留设计，框架的对角线误差控制在2mm以内，保证台面回转时不会出现明显的晃动，中心轴承座的安装面做了铣平处理，保证轴承安装的平面度，避免回转时出现跳动。底架的四个支撑脚预留了地脚螺栓安装孔，如果是放置在平整度不足的地面，也可以通过加装调整脚杯来调平台面，不需要额外垫塞铁片，安装调试的效率很高。
