可移动多层悬臂式物料周转存放架

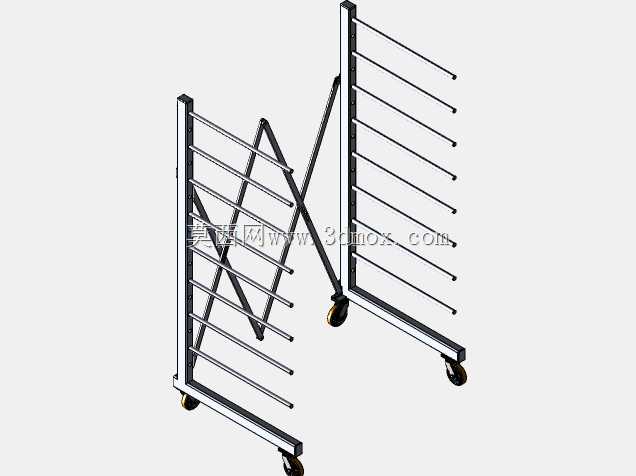

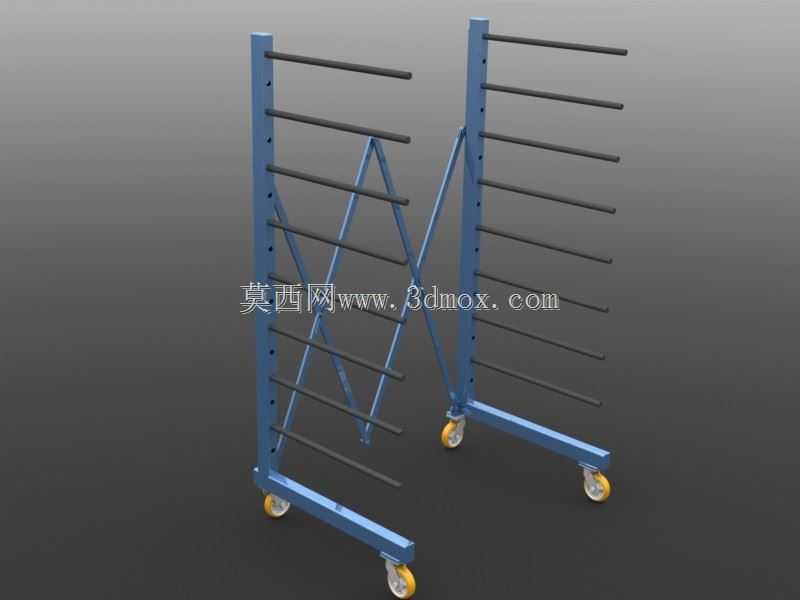

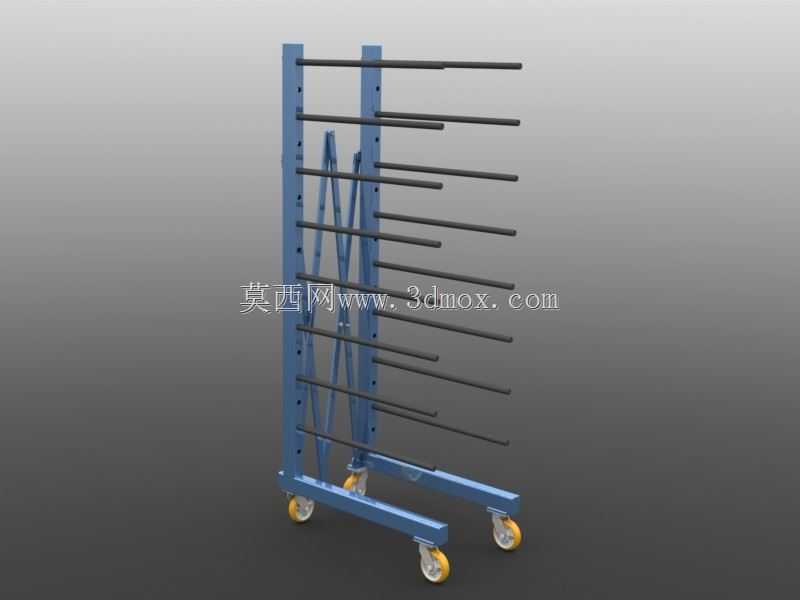

这款可移动多层悬臂存放架，主要面向车间内长条状物料的临时周转与定点存放场景，常见于五金加工车间的管材、棒材、长条型材的工序间转运，也可用于板式家具生产车间的长条板材、封边条类物料的暂存，替代传统固定式悬臂货架无法灵活移位的短板，适配小批量多批次的生产物料流转需求。整体采用双立柱对称式结构，两侧立柱通过交叉斜撑做刚性连接，避免单侧承重后出现立柱外倾变形，立柱底部连接横向底梁，底梁下方安装万向脚轮，其中两个脚轮带刹车结构，推移到指定工位后可踩下刹车锁定位置，避免作业过程中架体滑移。悬臂采用等间距分层布置，每层悬臂为水平圆杆结构，悬臂与立柱采用插接式固定，可根据存放物料的直径、叠放高度灵活调整层间距，无需额外工具即可完成层位调整，适配不同规格的长条物料存放需求，单根悬臂的承重设计参考常规车间6米以内型材的单根重量，避免悬臂过载弯折。设计过程中重点考量了推移过程中的重心稳定性，底梁的横向宽度大于立柱的横向间距，将整体重心控制在脚轮支撑边界以内，即使单侧悬臂满载物料，推移时也不会出现侧翻风险，脚轮选用聚氨酯材质，在车间环氧地坪上推移时不会划伤地面，同时滚动阻力较小，单人即可推动满载的架体移动。架体的整体宽度控制在1.2米以内，长度适配常规车间通道的1.5米通行宽度，可顺利通过车间内的标准安全通道、消防通道以及设备间的预留间隙，不会因为架体尺寸过大影响车间通行。立柱与斜撑、底梁的连接采用螺栓紧固结构，所有连接节点都做了防松处理，长期推移震动不会出现螺栓松动脱落的问题，悬臂端部做了圆弧倒角处理，取放物料时不会刮伤物料表面，也避免作业人员磕碰划伤。日常使用时可根据工序需求，将下料完成的长条物料直接挂在悬臂上，推移到下一道加工工位旁，减少二次搬运的工作量，也避免长条物料堆放在地面上造成的磕碰变形、现场杂乱问题，相比传统的地面堆放，这种悬臂式存放架可将长条物料分类分层悬挂，取放时无需翻找，提升物料取用效率，同时架体底部留空，方便日常清扫地面的切屑、杂物，不会形成卫生死角。
