可转位桌夹式钳工虎钳结构三维设计

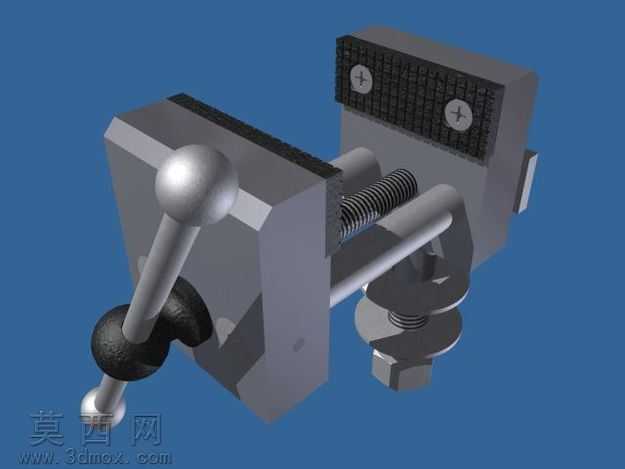

本作品为桌夹式钳工虎钳的三维参数化建模成果，整体建模过程严格遵循机械加工工装的实际尺寸比例与装配逻辑，完整还原了虎钳从固定钳身、活动钳身到进给传动、夹持锁紧、桌面固定的全结构细节。建模阶段首先完成固定钳身的基体特征搭建，通过拉伸、切除、倒角等基础特征构建钳身的主体承力结构，预留出丝杠安装孔、钳口定位槽、底部转位连接座的装配基准，保证各部件的装配公差符合机械设计规范。活动钳身部分采用与固定钳身匹配的导轨配合结构，建模时严格控制导轨面的配合间隙，还原真实虎钳滑动进给的运动逻辑，同时在活动钳身前端预留钳口板的安装沉孔，保证钳口板可通过紧固件完成拆装更换。传动结构部分完整构建了梯形丝杠、开合螺母、进给手柄的细节特征，丝杠表面的传动螺纹通过螺旋扫描特征生成，还原梯形螺纹的牙型角度与导程参数，手柄部分的金属杆身、防滑握套分别赋予不同材质特征，握套部分添加表面纹理细节模拟橡胶防滑材质的触感，金属球头部分添加高反光金属材质，还原镀铬零件的表面质感。钳口板部分单独建模，表面的交叉防滑齿纹通过阵列特征生成，还原真实虎钳夹持工件时的防滑咬合结构，钳口板上的沉头螺钉安装孔完全贴合紧固件尺寸，保证装配时无干涉。底部的桌夹固定结构完整构建了锁紧螺杆、压块、转位转盘的细节，转盘部分的分度定位结构清晰呈现，还原虎钳可水平旋转调整夹持角度的功能特性，锁紧螺杆与压块的配合结构完整，可模拟虎钳夹持在工作台边缘的锁紧状态。渲染阶段采用蓝色纯色背景突出模型主体，金属部件根据功能不同区分材质：钳身主体采用铸铁哑光材质，添加细微的铸造表面颗粒质感，丝杠、手柄球头、紧固螺钉采用光亮镀铬金属材质，手柄握套采用黑色哑光橡胶材质，不同材质的光影反射参数经过反复调试，让整体渲染效果兼具工业质感与结构清晰度。整个模型的所有部件均按照真实装配关系添加配合约束，可实现丝杠转动带动活动钳身开合、底座水平旋转、桌夹结构锁紧的运动仿真，完整呈现钳工虎钳的工作原理与结构细节，可作为机械制图课程的教学演示模型、工装设计的参考案例使用。
