DB9公母头串口连接器三维建模作品

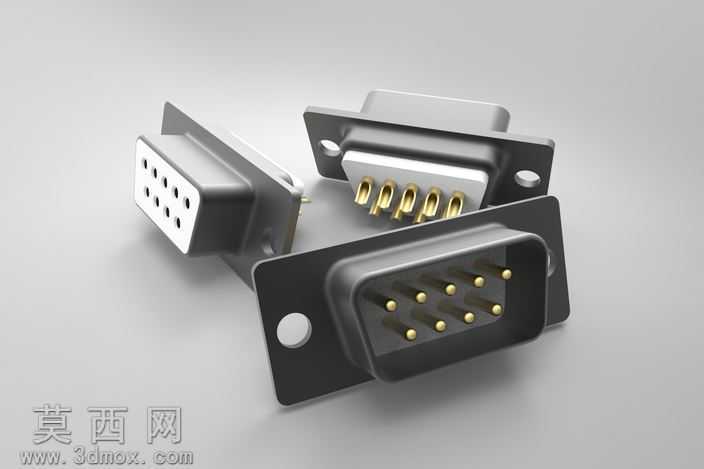

本作品为DB9公头与母头配套串口连接器的三维建模成果，建模过程依托主流三维机械设计软件完成，整体采用自底向上的建模思路，先拆分单个零件完成结构绘制再进行总装配，完整还原了DB9连接器的真实结构与装配关系。建模阶段首先针对公头插针部分进行参数化绘制，严格遵循DB9接口的标准引脚排布尺寸，9根金属插针采用等距阵列特征完成，插针的根部固定台、插合端倒角均做了精细化还原，保证插针与绝缘基座的配合尺寸符合实际公差要求；母头部分的插孔结构采用拉伸切除配合圆周阵列完成，插孔内部的接触弹片结构做了简化但保留了核心的插接导向特征，确保公母头对插时的位置匹配度。金属外壳部分采用钣金特征建模，还原了连接器安装法兰的固定孔位、外壳的折弯卡扣结构，外壳表面的哑光金属质感通过材质参数调整实现，区分了冷轧钢外壳的磨砂质感与插针、插孔的镀金亮面金属质感，绝缘基座部分采用硬质塑料材质参数，还原了黑色PBT绝缘材质的哑光漫反射效果。渲染阶段采用三点布光方案，主光源从侧上方打亮主体，突出金属插针的高光细节与外壳的结构轮廓，辅光源补亮暗部避免结构死黑，背景采用浅灰色渐变突出产品主体，最终渲染效果清晰展现了公母头的结构差异与装配特征。模型完整还原了DB9连接器的安装法兰、屏蔽外壳、绝缘基座、接触端子四大核心结构，公头的插针突出长度、母头的插孔深度、外壳的卡扣定位结构均按照实物1:1比例绘制，可用于电子设备接口结构演示、串口通讯相关设备的装配干涉检查、教学场景下的接插件结构讲解等用途，模型的装配约束完整，可实现公母头的模拟插接动作，直观展现D-SUB9连接器的连接原理。
