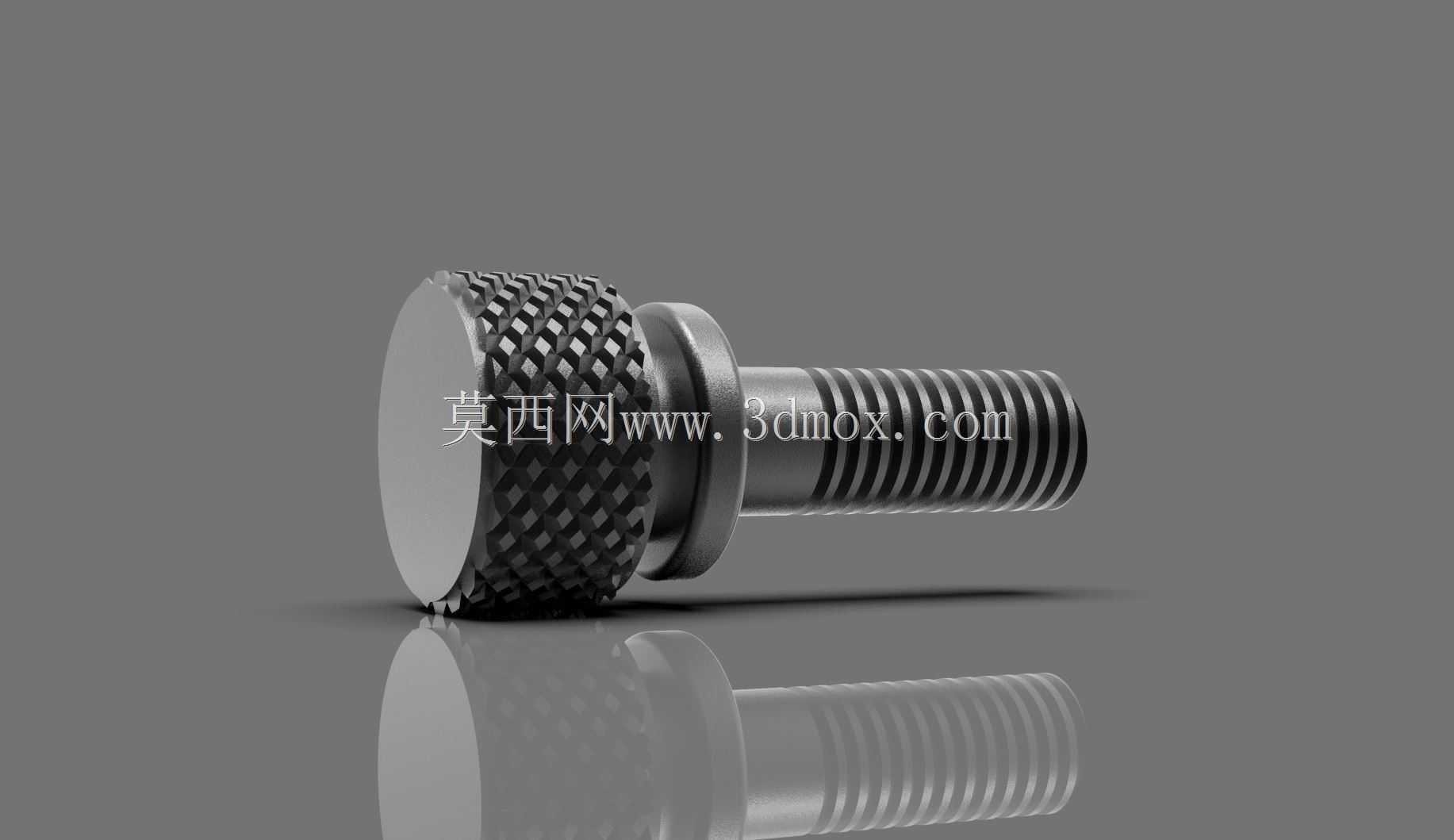

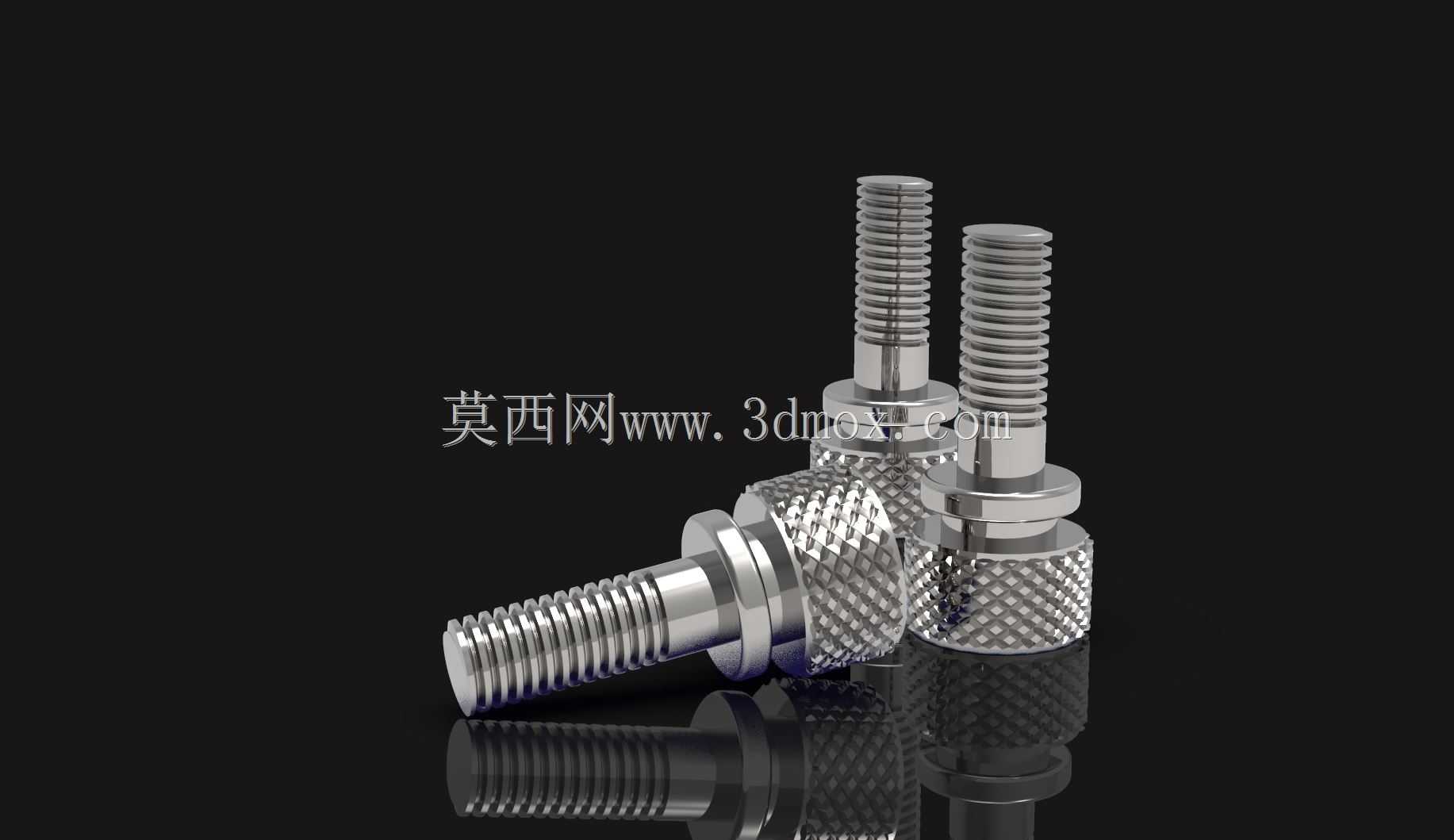

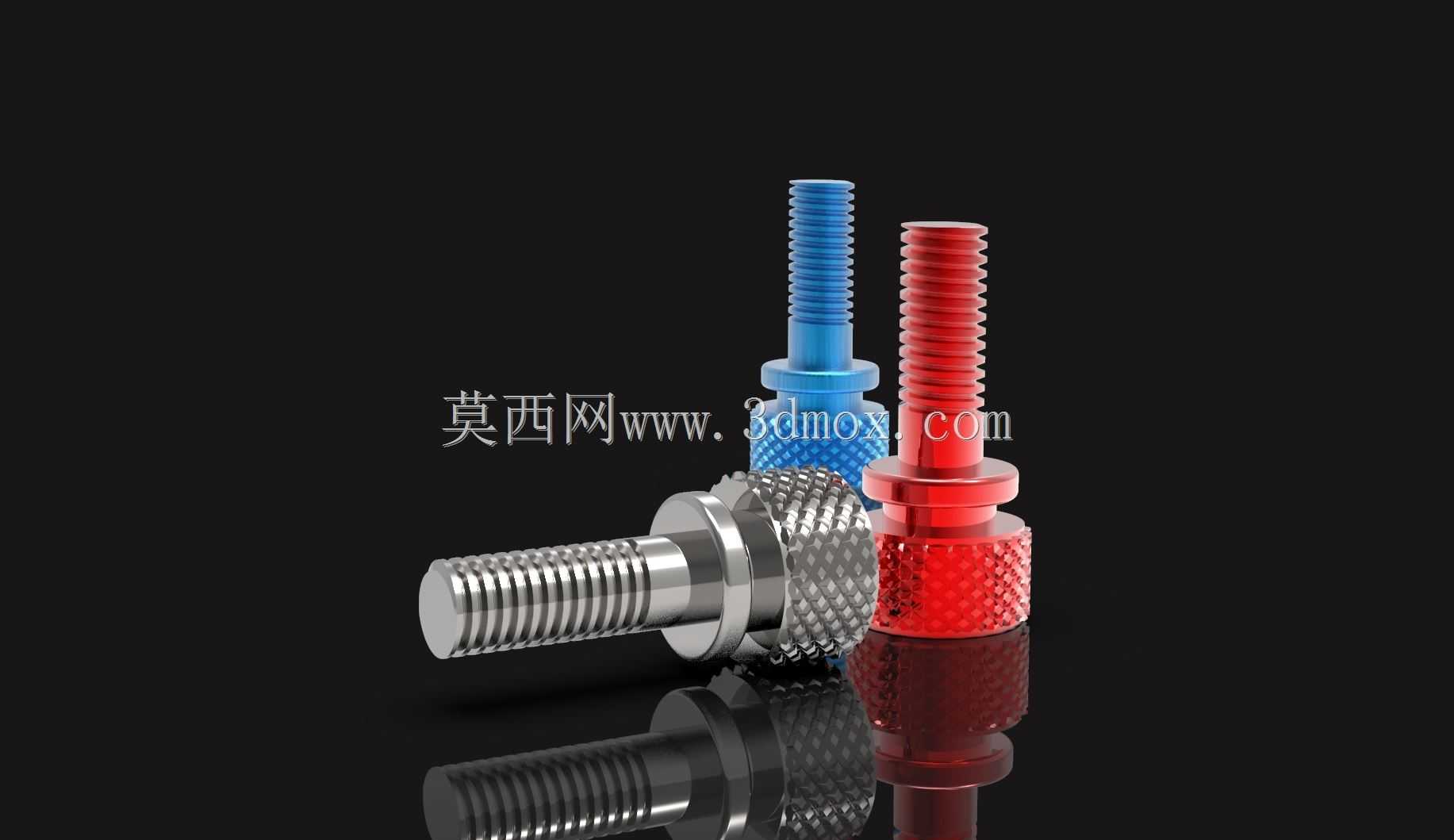

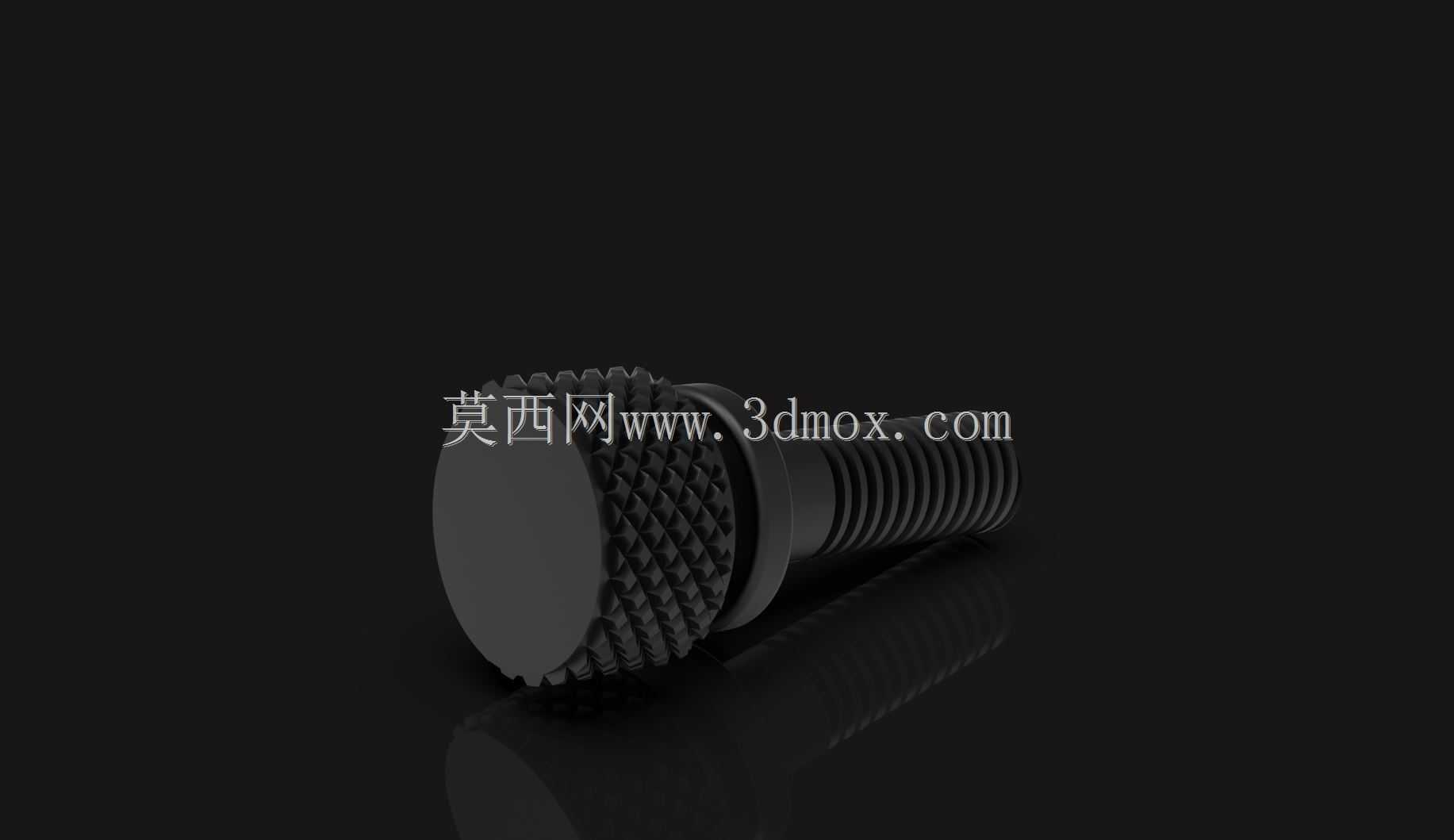

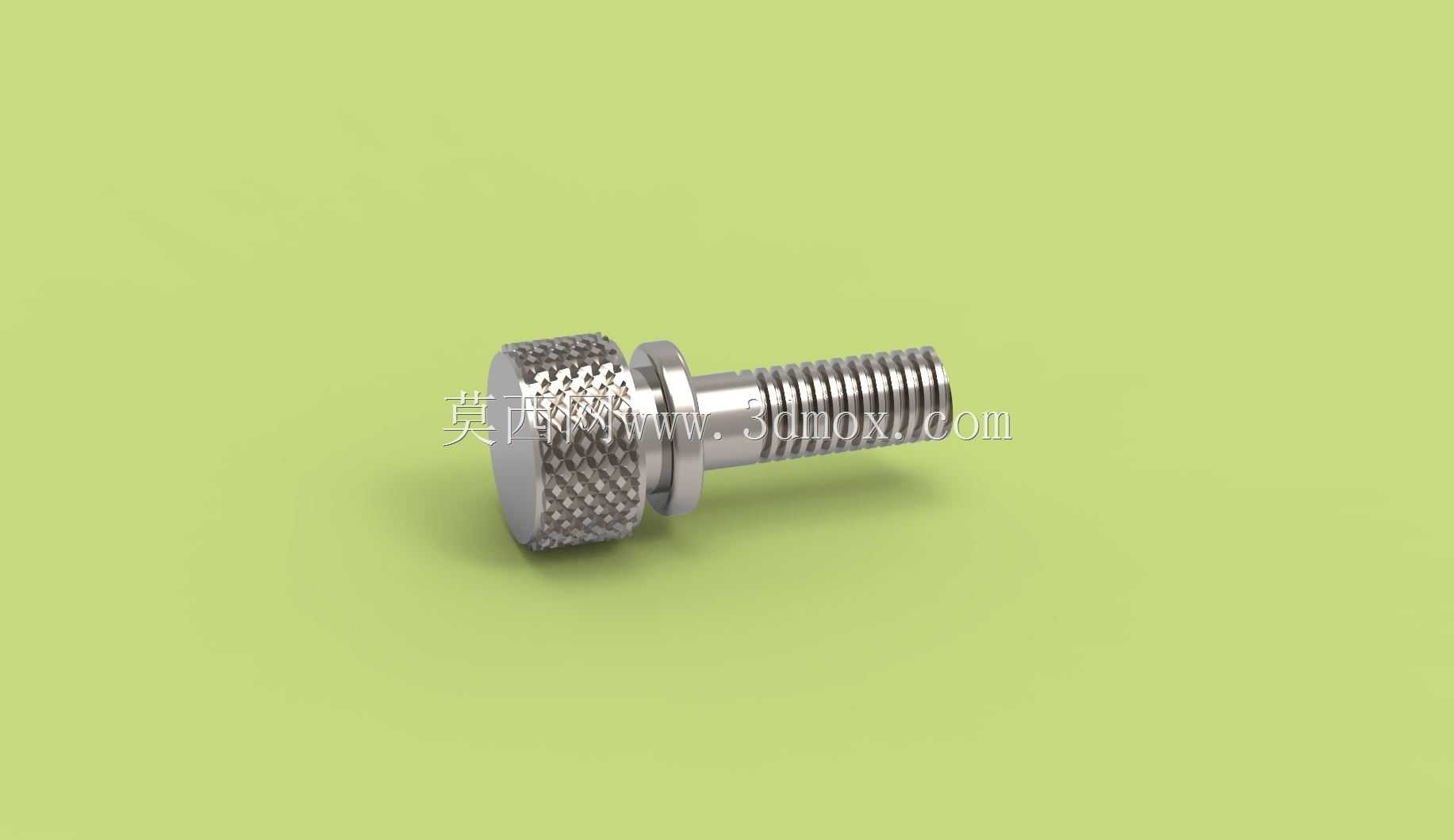

带网纹滚花头部手拧调节紧固螺钉

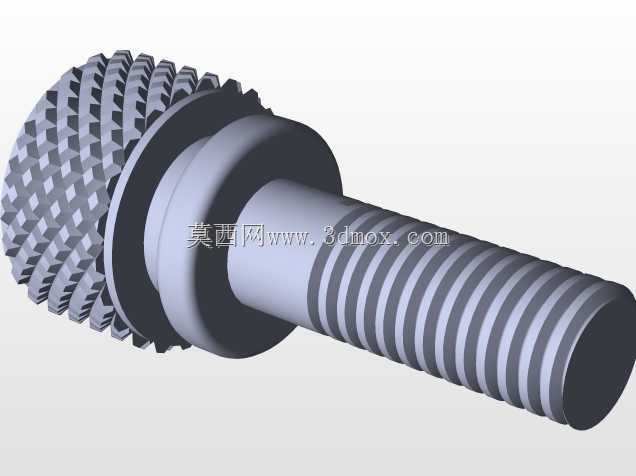

这类带网纹滚花头部的螺钉，在各类需要频繁手动调节、无需借助额外工具拆装的设备结构中应用十分广泛，常见于工装夹具定位、仪器仪表微调、小型设备面板紧固、电子设备外壳快拆、试验台架临时固定等场景，相比普通外六角、内六角螺钉，它不需要配套扳手、螺丝刀等工具，操作人员直接用手指捏住头部就能完成拧紧或松脱动作，在设备调试、日常维护、频繁换型的工位上能大幅减少操作准备时间，提升作业效率。从结构设计来看，头部采用全周网纹滚花处理，滚花纹路的齿距、齿深都经过匹配性设计，既不会因为齿纹过尖锐划伤操作人员手指，也能保证手指捏持时足够的摩擦力，即便手上沾有少量润滑油、切削液，也不容易出现打滑的情况，滚花区域覆盖整个头部圆柱面，不管从哪个角度捏持都能获得均匀的摩擦力矩。头部与螺杆之间设计有轴肩台阶，这个台阶一方面能在螺钉拧到位时起到轴向限位作用，避免拧紧过度导致螺纹滑牙或者被连接件表面压伤，另一方面轴肩的端面可以作为定位基准面，保证螺钉拧紧后头部与安装面的贴合精度，在需要控制拧入深度的调节场景下，轴肩的厚度尺寸可以直接作为行程限位的参考，不需要额外增加限位垫片。螺杆部分采用标准公制三角螺纹，螺纹段的长度、公称直径都匹配常见的薄板、型材安装孔尺寸，螺纹收尾处做了退刀结构，避免螺纹加工末端的不完整牙型影响装配顺畅度，螺杆末端做了小角度倒角，能快速对准安装螺纹孔，减少装配时的对中时间，即便在视线受限的设备内部安装位置，也能凭借倒角引导顺利拧入螺纹孔。从安装边界来看，这类螺钉不需要预留扳手操作的空间，只需要预留出手指捏持头部的操作空间即可，相比需要工具操作的螺钉，它的安装空间要求更小，在结构紧凑的小型设备、精密仪器内部布局时，可以大幅压缩紧固件占用的空间，提升整体结构的紧凑性。设计这类零件的三维模型时，需要重点控制滚花区域的特征精度，既要还原网纹滚花的真实纹理形态，保证渲染效果与实物一致，也要控制滚花特征的建模精度，避免纹理尺寸偏差导致后续3D打印样件、开模生产时出现手感不符合要求的问题，同时轴肩的端面跳动、螺纹段与头部的同轴度都是建模时需要重点把控的形位公差要素，这些参数直接影响螺钉装配后的调节顺畅度与紧固可靠性。
