双座折弯管状工业设备拉手结构

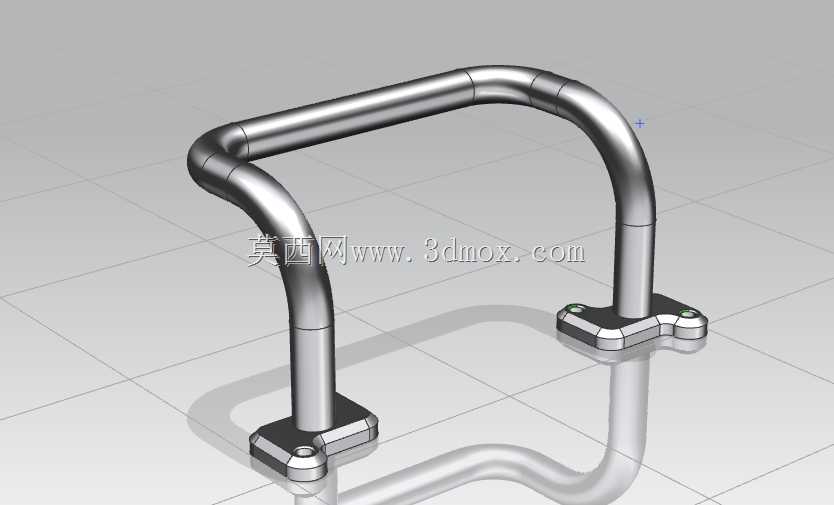

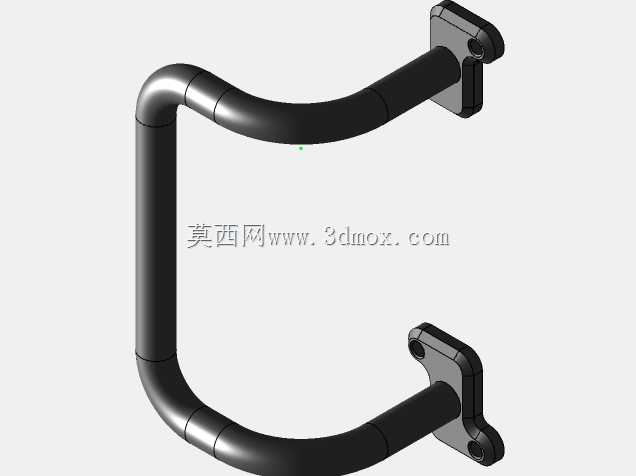

这款双固定座折弯管状拉手，常被应用在各类工业设备的舱门开启、设备移位辅助施力、检修通道防护扶靠场景中，在钣金机柜、自动化设备外罩、小型加工设备机身、特种车辆舱体上都能见到同结构部件的身影，核心作用是为操作人员提供稳定的施力支点，降低开关重型舱门、挪动轻型设备时的施力难度，同时在人员靠近设备检修区域时，可作为临时扶靠部件降低滑倒磕碰风险。从结构设计逻辑来看，整体采用圆管弯折成型的主体，没有额外的拼接焊缝，管身过渡位置全部采用大圆弧折弯处理，一方面避免直角棱边对操作人员手部造成剐蹭，另一方面圆管截面贴合人手握持的自然弧度，长时间握持施力时不会产生明显的硌手感，管身弯折的轮廓特意避开了安装面的突出部件，安装后不会和设备表面的按钮、接头、管线产生干涉。两端的固定座做了加宽扁平化处理，每个固定座上设置两个安装孔，安装时可通过内六角螺栓直接固定在设备预设的安装平面上，相比单孔固定的拉手，双孔固定座能承受更大的横向与纵向拉力，即便频繁施力开关舱门，也不容易出现固定座松动、拉手偏转的问题，固定座和管身的衔接位置做了圆弧过渡，没有应力集中的直角接缝，长期承受交变拉力时不容易出现焊缝开裂的问题。从安装边界来看，固定座的底面为完全平面，适配厚度1.5mm以上的钢板、铝合金型材、工程塑料板材等常见设备外壳材质，安装时不需要在设备表面做额外的沉台加工，只要按照固定座的孔位间距开好对应的通孔即可完成装配，两个固定座的中心距预留了足够的公差补偿空间，即便设备安装孔位存在小范围的加工误差，也能顺利完成安装不会出现装不上的问题。管身的握持段距离安装面的高度经过适配，成年人四指可以完全探入管身和安装面之间的间隙，握持时不会出现手指被夹在管身和设备外壳之间的情况，整体表面做了哑光金属处理，不容易残留指纹和油污，在车间多油污、多粉尘的使用环境下，只需要用普通抹布擦拭即可清理表面污渍，不需要额外的特殊维护。
