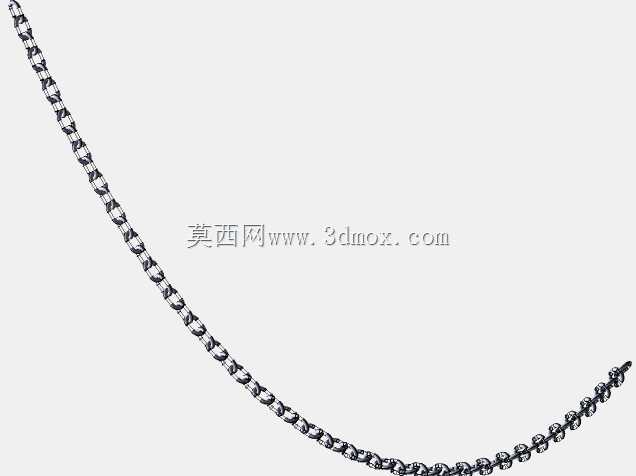

方程驱动悬链线吊链结构设计

在工业防护、物料悬挂、人行通道扶手配套等场景中，悬链线吊链是承担载荷传递、柔性连接功能的核心五金构件，不同于普通等距直链，这类吊链依托悬链线自然受力形态设计，能在悬挂状态下让链节受力更均匀，避免局部应力集中导致的链节变形、断裂风险，尤其适合大跨度悬挂场景下的载荷承载需求。从实际应用来看，这类吊链可配套用于工业设备旁的安全扶手悬挂、轻型物料的悬空吊挂、防护围栏的柔性连接部位，也可作为索道类轻型设施的牵引配套构件，在安装时无需额外预弯调整链体形态，自然悬挂即可贴合设计受力曲线，大幅降低现场安装的调整工作量。该吊链采用方程驱动的参数化设计思路，核心的悬链线轮廓通过参数方程生成，设计人员可根据实际安装跨度、额定承载需求调整链体总长度、单节链环的轮廓尺寸、链节铰接间隙等参数，调整参数后需同步更新链线路径草图，重新生成链节阵列特征，确保每一节链环都能沿悬链线自然铰接，不会出现链节卡滞、受力错位的问题。从结构特性来看，链环采用闭环铰接结构，相邻链环间预留合理的转动间隙，可适应悬挂过程中微小的载荷偏移、角度摆动需求，不会因为小幅晃动出现刚性断裂；链体整体无额外焊接拼接部位，所有链环轮廓统一，受力传递路径连续，额定载荷下的形变均匀分布在每一段链节上，不会出现局部应力峰值过高的问题。在安装边界方面，设计时已预留两端连接端的接口尺寸，可直接配套卸扣、吊耳等通用五金件完成固定，无需额外加工连接部位；链体垂度可通过调整两端安装点的间距、悬挂点高度差进行适配，适配不同安装空间的垂度要求，既不会因为垂度过大占用过多通行空间，也不会因为垂度过小导致链体张紧力过大，影响使用寿命。需要注意的是，该参数化模型的特征关联基于三维建模软件的草图方程与阵列特征实现，跨软件打开时可能出现特征丢失、链节错位的问题，建议在对应三维软件环境下完成参数调整与工程图导出，确保链体形态符合悬链线受力要求，避免直接导出通用格式用于生产加工，防止出现链节尺寸偏差、铰接间隙不符合要求的问题。
