CNC加工用数控路由器真空适配接头

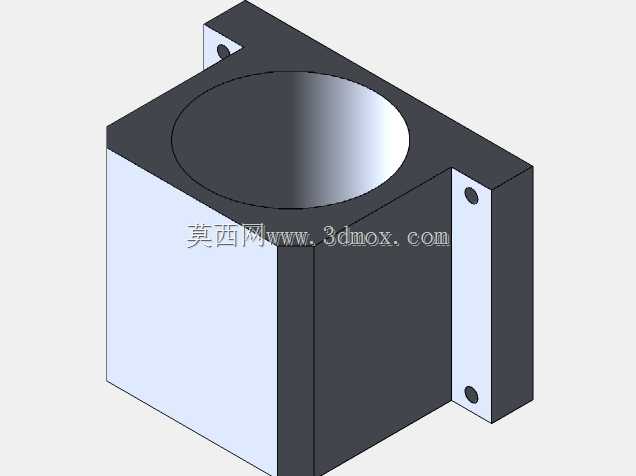

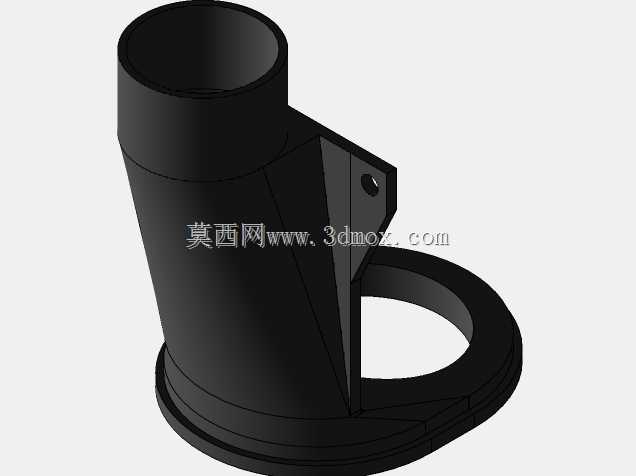

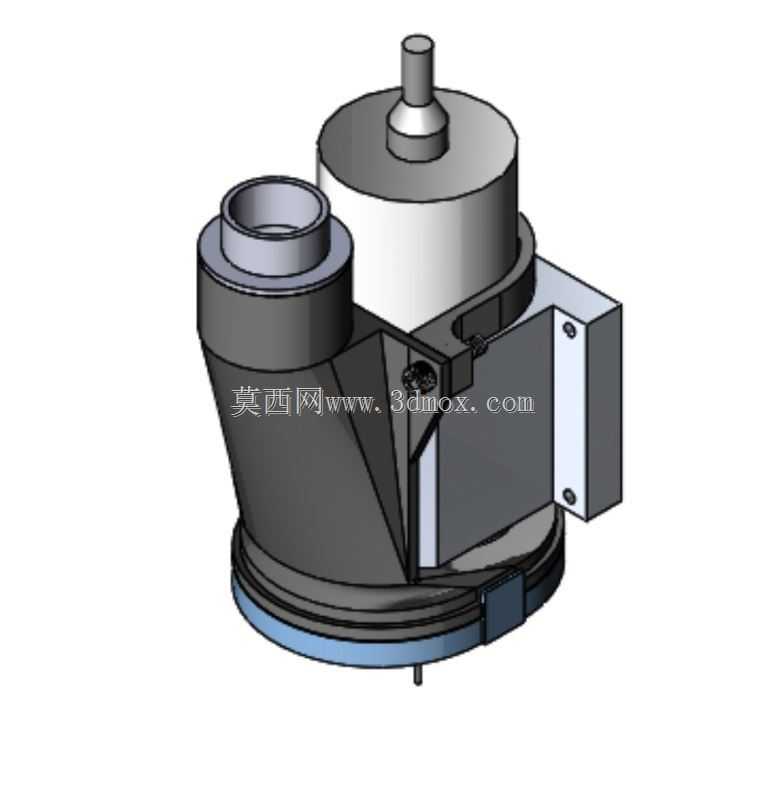

在数控雕刻、板材铣削加工场景中，这类真空适配部件是连接真空发生装置与加工工作台吸附腔的核心转接构件，主要承担真空通路导通、不同管径接口转接、安装位适配的作用，解决标准真空管路与定制化数控路由器吸附台面接口不匹配的问题，避免因接口错位、密封失效导致的吸附力不足，防止板材加工过程中出现移位、振刀等不良问题。从结构设计来看，该部件采用多接口集成式布局，顶部设置标准快插式真空接嘴，可直接对接常规工业真空软管，侧部预留旁通接口可接负压检测表或者辅助吹屑气路，下部法兰盘结构对应数控路由器工作台的安装基准位，通过周向均布的锁紧点位实现快速固定，密封面预留了密封圈安装槽位，可嵌入O型圈保证负压状态下的气密性，避免真空泄漏导致的吸附压力损失。设计过程中优先考虑了安装边界的适配性，主体结构的外轮廓尺寸避开了加工主轴的下行行程范围，不会在Z轴进给时产生干涉，侧部的方形安装座可直接固定在工作台侧边的型材槽位上，不需要额外加工定制安装板，降低现场改造的工作量。流道设计上采用渐变式扩腔结构，从顶部接嘴到下部吸附腔的通路做了顺滑过渡，没有直角突变结构，可减少真空通路的风阻，提升负压传递效率，保证整个吸附台面的压力均匀，避免边角位置因负压不足出现板材翘边。实际应用中，这类适配部件多用于木工板材雕刻、广告亚克力切割、PCB板铣削等依靠真空吸附固定工件的加工场景，可兼容不同功率的真空发生泵，适配多种规格的数控路由器台面，安装时只需对准工作台的真空出口，锁紧固定螺丝、接好上部真空软管即可投入使用，日常维护时只需定期检查密封面的密封圈磨损情况，清理流道内积存的切屑粉尘即可保证长期稳定运行。结构上做了壁厚均匀化处理，采用一体成型结构减少拼接缝隙，既保证了整体结构强度，能承受持续负压带来的结构应力，也避免了拼接位置容易漏风的问题，侧部的旁通接口在不需要接检测元件时可加装堵头密封，不会影响整体真空回路的正常工作。
