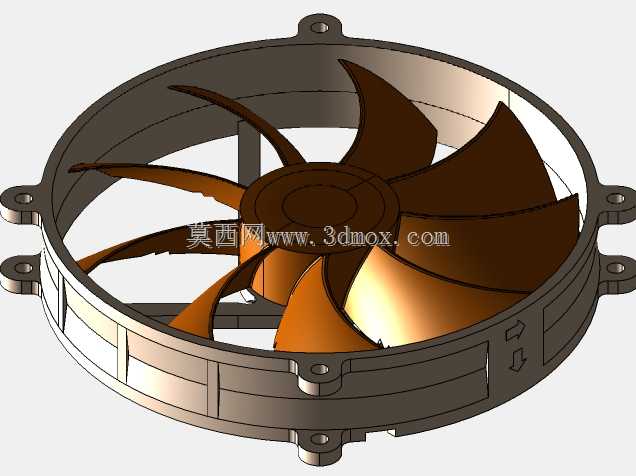

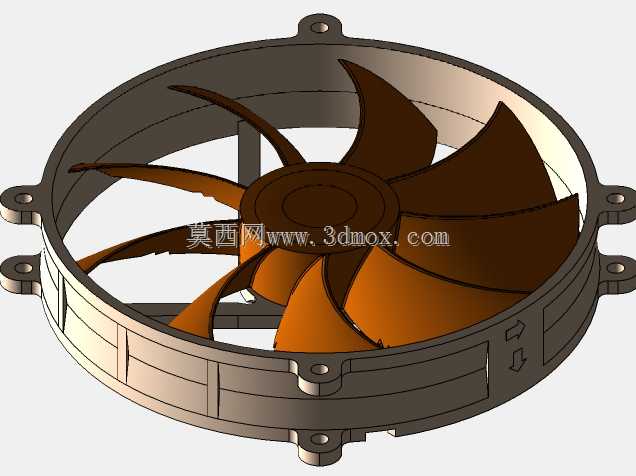

猫头鹰NF-14规格140mm轴流散热风机结构

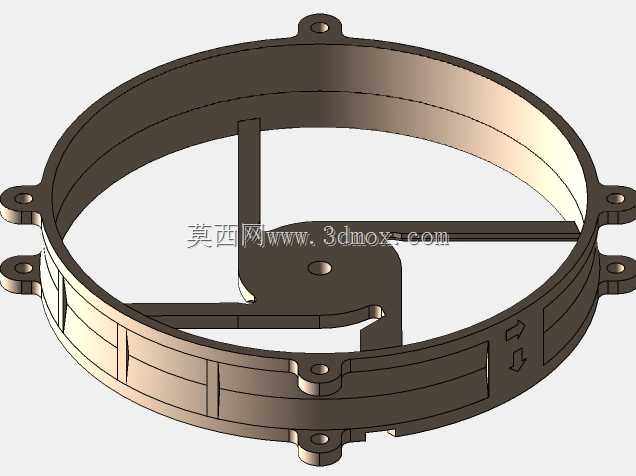

日常做设备热设计选型时，140mm规格的轴流风机是兼顾风量与静音表现的常用选型，这款仿猫头鹰NF-14的风机结构，完全还原了民用高端风冷部件的气动设计逻辑。从实际应用场景来看，这类尺寸的风机既可以用在台式PC机箱的进排风位、塔式CPU散热器的风源配套，也能适配小型工控机柜、嵌入式计算设备的被动散热补风，部分低转速调校的型号甚至可以用在家庭新风系统的末端送风模块，适配场景覆盖消费电子散热到轻度工业通风的多个领域。从功能特性上看，这款风机采用的是七叶大倾角后掠式叶片设计，和常规九叶、十一叶的高压风机不同，叶片前缘做了锯齿状的扰流切边，能打散叶片划过空气时产生的层流涡旋，降低高频风切噪音，叶片根部和轮毂衔接的位置做了圆弧过渡处理，减少气流在轮毂区域的滞止涡损，提升进风侧的气流导入效率。设计思路上完全围绕“同转速下更高风量、同风量下更低噪音”的核心需求展开，没有追求极端的静压参数，而是平衡了送风距离与风噪表现，适配没有密集风阻的开放或半开放散热场景。安装边界方面，这款140mm风机的安装孔位遵循通用140mm方形风扇的标准孔距，安装孔中心距为125mm，整体外轮廓为140mm×140mm的正方形，厚度方向为常规25mm规格，能兼容市面上绝大多数标准140mm风扇位的固定结构，轮毂中心预留了标准轴芯安装位，可适配常规直流无刷电机的转子装配，叶片外缘和安装边框的间隙控制在1.5mm以内，既避免叶片转动时蹭到边框，也能减少叶尖漏风导致的风量损失。实际建模时还原了叶片的曲面扭转角度，从叶根到叶尖的安装角呈线性递减，保证不同半径位置的叶片线速度对应的气流攻角都处于高效区间，避免叶尖区域气流分离导致的效率下降，叶片表面做了微弧的凹凸曲面设计，引导气流沿叶片径向向外导出的同时，形成稳定的轴向送风柱，减少气流的径向扩散损耗。
