户外攀岩用岩石锚点固定螺栓结构

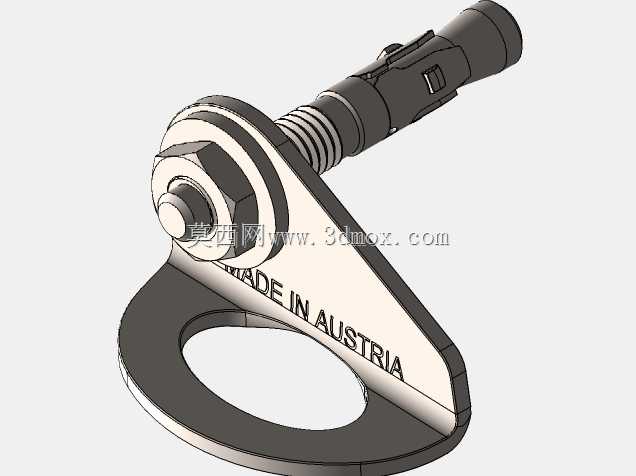

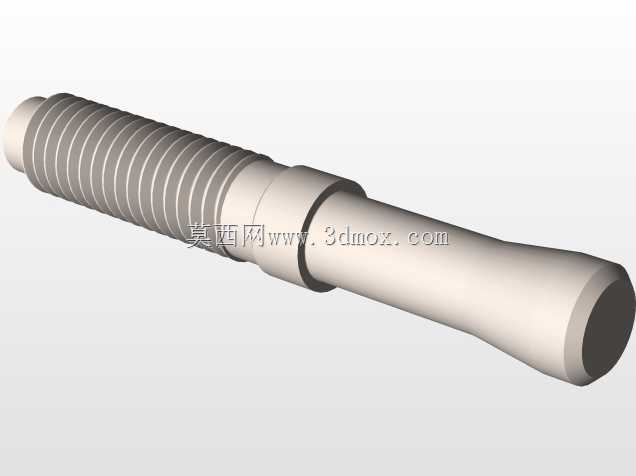

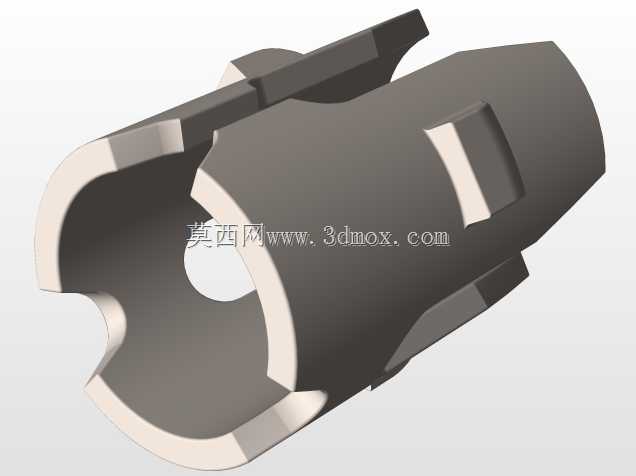

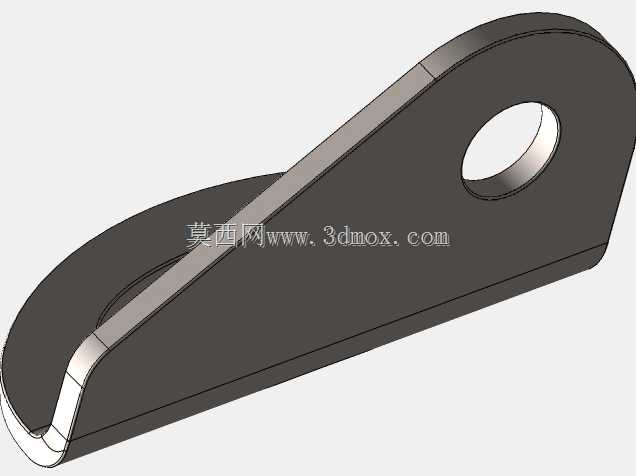

这款锚固构件主要应用于户外攀岩、高空作业岩壁防护场景，作为永久锚点嵌入岩石钻孔内，承担攀爬者坠落时的冲击载荷，是岩壁保护系统的核心受力部件。从结构设计来看，整体采用偏心凸轮式膨胀锁紧逻辑，置入匹配直径的岩石钻孔后，螺栓尾部的扩张机构在受拉时会自动撑开，与钻孔内壁形成过盈配合，无需额外灌注粘接剂即可实现可靠锚固，适配绝大多数硬质花岗岩、石灰岩岩壁的钻孔安装需求。构件主体的挂耳采用一体化弯折成型结构，挂孔位置做了圆弧过渡处理，避免绳索穿入后出现锐角切割风险，挂耳平面与螺栓轴线保持垂直安装基准，安装后挂耳可完全贴合岩壁表面，减少受拉时的附加弯矩。锁紧端采用标准六角螺母配合平垫结构，安装时可通过常规扳手施加额定预紧力，平垫的大接触面设计可分散岩壁表面的局部压应力，避免软质岩壁表层受压碎裂导致锚固失效。从安装边界来看，螺栓主体的锚固段长度经过载荷校核，可匹配常规岩壁保护点的钻孔深度要求，挂耳的外轮廓尺寸控制在合理范围，不会在岩壁表面形成过大凸起，避免攀爬过程中剐蹭安全带或肢体。设计过程中重点考量了冲击载荷下的力流传递路径，所有受力转角位置均做了圆角去应力处理，避免长期受交变载荷出现应力集中开裂，构件表面做了防腐镀层处理，可适应户外高湿度、温差变化大的使用环境，长期裸露放置也不会出现锈蚀卡滞问题。挂耳上的标识区域采用模压成型工艺，不会因长期磨损出现标识脱落，方便运维人员识别锚点的规格与安装参数。实际使用中，该锚点可单独作为顶部保护点使用，也可多个组合形成横渡、溜索的固定基座，受力方向可覆盖沿螺栓轴向、垂直挂耳平面的多向载荷，适配不同攀岩线路的保护设置需求。
