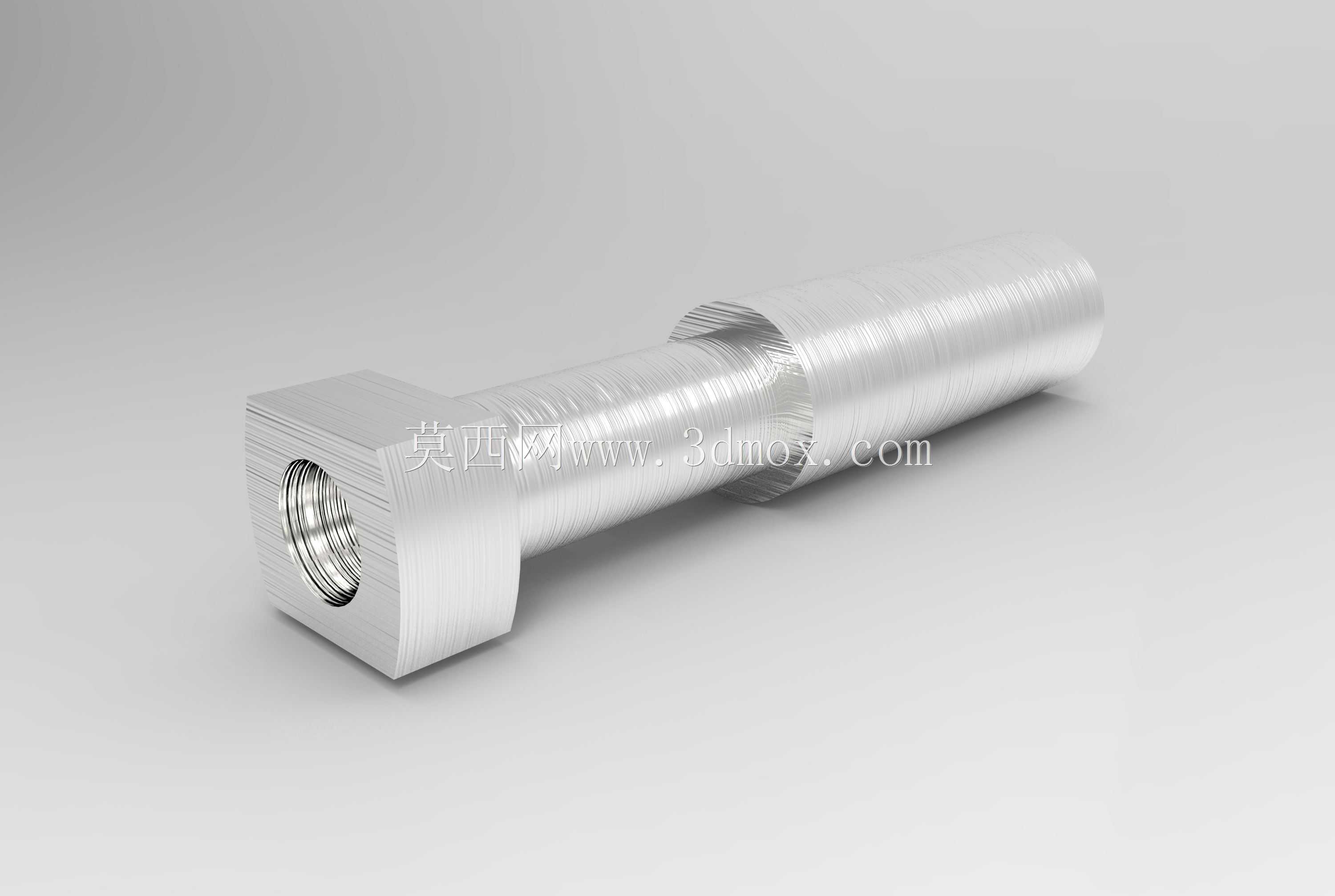

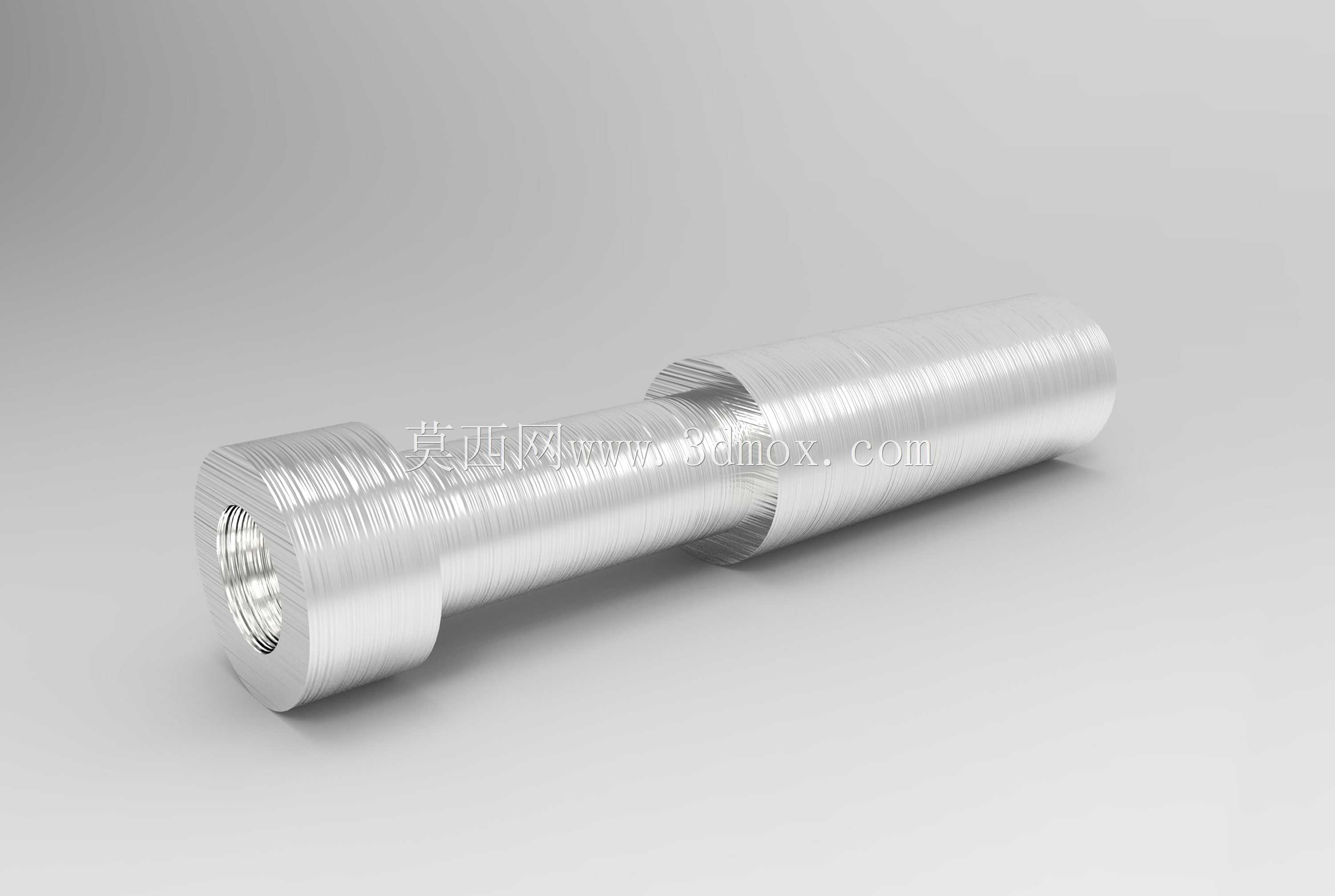

方头内螺纹连接螺栓式夹具结构

这款螺栓式夹具的结构设计，核心围绕小空间内的工件快速装夹需求展开，常见于小型工装台、检测治具、非标自动化设备的工件定位工位，尤其适配薄壁管件、小型轴类零件的侧向顶紧固定场景。从结构来看，头部采用外方头构型，区别于常规外六角螺栓，方头的四个平面可适配呆扳手、套筒的大扭矩施加需求，在狭窄的工装安装槽内，扳手不会出现打滑脱开的问题，适合需要频繁调整夹紧行程的工位。杆部做了等直径光杆设计，光杆段可直接穿入工装基板的预制光孔内，作为夹紧动作的导向段，避免夹紧过程中杆部偏斜导致的工件夹伤、定位偏移问题；光杆上的环形凹槽为锁紧卡簧预留了安装位，可在夹具松开状态下限制杆部的轴向窜动，防止杆体从工装孔内脱出掉落，适配设备频繁开合的连续作业场景。端部的内螺纹孔为扩展接口设计，可根据装夹工件的外形更换不同材质、不同端面形状的顶头，比如尼龙顶头适配易刮伤的铝件、铜件装夹，淬火钢尖顶头适配毛坯件的硬顶紧定位，橡胶防滑顶头适配表面光滑的塑料件装夹，无需更换整个夹具本体即可适配不同工件的装夹需求，大幅降低工装的改造成本。安装边界上，方头的对边尺寸与杆部直径保持固定比例，安装时基板上的过孔直径仅需比杆部大0.1-0.2mm即可保证导向顺畅，方头侧的预留扳手空间仅需满足呆扳手的最小回转空间，相比杠杆式压板夹具，占用的安装空间缩小近六成，适合密集排布的多工位装夹场景，比如多工位检测台、小型CNC工装的排式装夹工位。实际使用中，该夹具的夹紧力通过螺纹旋合行程控制，方头施加的扭矩可稳定转化为轴向顶紧力，不会出现常规侧顶螺丝容易滑牙、顶紧力不足的问题，光杆段的导向结构可保证顶紧力始终沿杆部轴向传递，避免侧向分力导致的工件移位，在小零件的铣削加工、尺寸检测、装配定位等场景下，装夹稳定性远高于普通紧定螺丝。设计时特意将螺纹段设置在头部侧与工装基板的螺纹孔配合，光杆段伸出作为顶紧执行端，这样的布局可避免铁屑、切削液进入螺纹配合段，减少螺纹磨损，延长夹具的使用寿命，日常维护仅需定期在光杆导向段涂抹少量润滑脂即可，无需频繁拆解清理。
