手动驱动环形凸轮定心夹紧工装结构

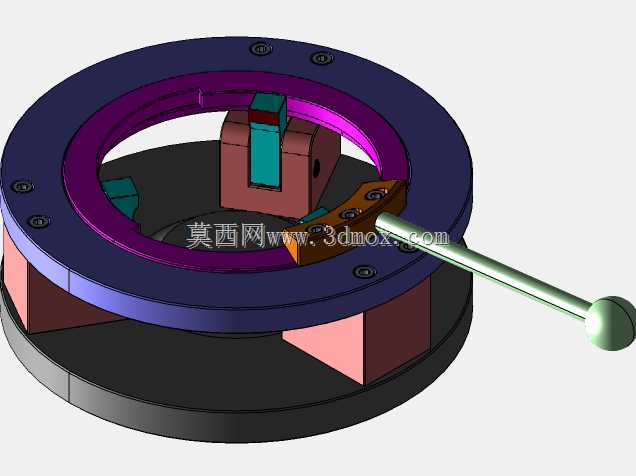

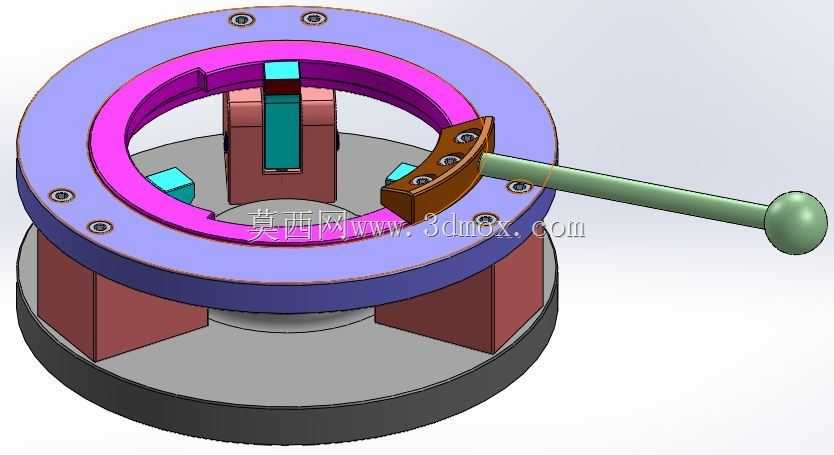

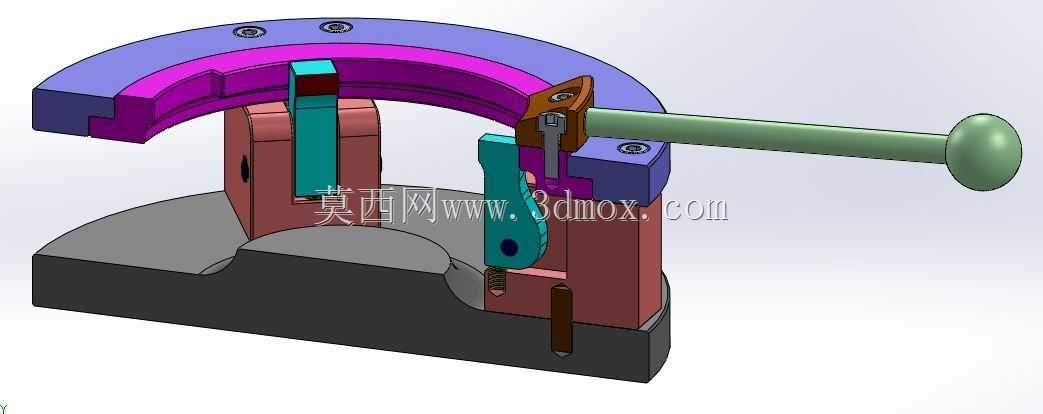

该凸轮夹紧机构主要应用于回转类零件的内孔或外圆定心装夹场景，常见于普通车床、磨床的手动装夹工位，以及小型焊接工装、检测工位的工件固定环节，适配小批量多品种的加工生产需求，无需配套液压或气动动力源，依靠手动操作即可完成夹紧动作，适合无集中动力供给的零散加工工位使用。从结构功能来看，该机构通过手柄驱动环形凸轮槽转动，凸轮槽内的三个滑块沿径向同步移动，实现对工件的定心夹紧，三个夹块的同步运动由凸轮轮廓曲线保证，定心精度可控制在0.02mm以内，夹紧行程根据凸轮升程设计，可适配一定尺寸范围内的工件装夹，无需更换夹块即可覆盖相近直径的工件装夹需求，夹块与工件接触的工作面可根据工件外形更换为V型、平型或弧型镶块，适配不同轮廓的工件装夹。设计过程中首先确定夹紧所需的驱动力矩，结合操作手柄的力臂长度，将手动操作力控制在150N以内，符合人工操作的 ergonomic 要求，避免操作力过大导致工人劳动强度过高；凸轮轮廓采用等速运动曲线修正，保证夹紧过程中夹块移动平稳，无突然的冲击力，同时在凸轮自锁角设计上选取7°的楔角，保证夹紧后在切削力作用下不会出现松脱现象，无需额外的锁紧机构即可保持夹紧状态。整体结构采用分层式设计，底部为安装法兰盘，通过圆周均布的螺栓孔可直接固定在机床工作台或工装基板上，安装法兰的止口与设备工作台的定位止口配合，保证夹具安装后的同轴度；中间层为夹块导向座，三个径向导向槽采用磨削加工，保证夹块移动的直线度与对称度；上层为凸轮盘，通过平面轴承与导向座连接，转动灵活无卡滞，凸轮盘上的凸轮槽经淬火处理，提高耐磨性能，延长夹具使用寿命。外形尺寸上，该夹具主体外径为280mm，总高度不含手柄为120mm，手柄伸出长度为180mm，安装时需预留手柄转动的操作空间，周边300mm范围内无其他结构干涉即可正常使用；夹块的最大张开直径为120mm，最小夹紧直径为30mm，可覆盖该区间内的回转体零件装夹需求，夹块的夹持面高度为40mm，可适配轴向长度不小于30mm的工件装夹，避免装夹时工件倾斜。
