双法兰黄铜耐磨衬套结构设计

在各类存在相对转动、往复滑动的机械铰接点位，这类双法兰结构的黄铜衬套是应用极广的减摩配套零件，从工程机械的铰接销轴部位，到轻工设备的连杆传动节点，再到小型机电产品的转轴支撑位置，都能见到这类零件的身影。不同于无衬套直接让销轴与基体孔配合的安装方式，这类黄铜衬套的核心作用是在两个存在相对运动的机械部件之间形成稳定的减摩层，避免基体构件的孔位直接发生磨损，当衬套磨损到阈值后仅需更换衬套即可，大幅降低设备的后期维护成本与停机检修时长。

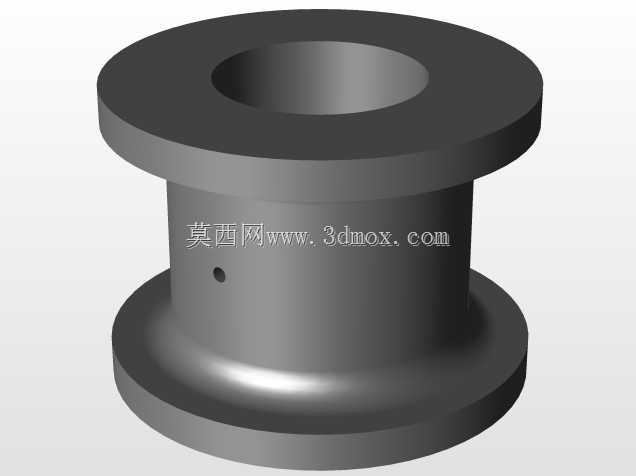

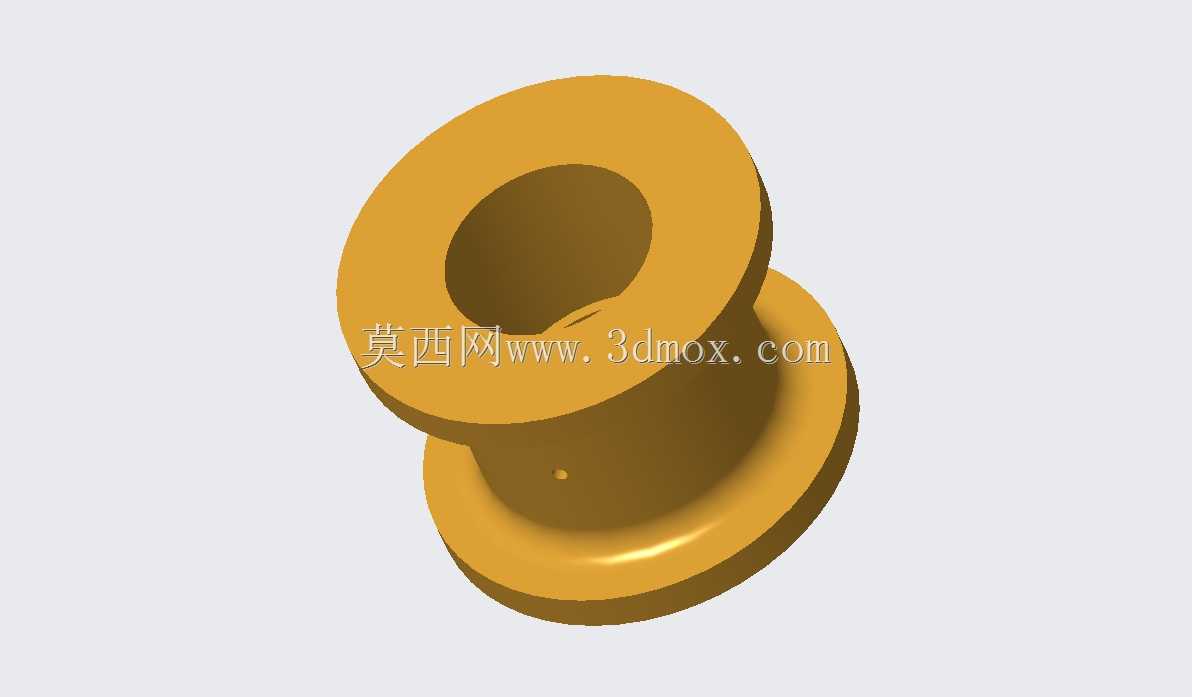

从结构设计逻辑来看，两端带法兰边的构型是为了适配通孔安装场景，衬套压入基体安装孔后，两端的法兰边可以同时贴合安装位的两侧端面，既可以在轴向形成可靠的限位，避免衬套在长期交变载荷下出现轴向窜动，也能在一定程度上阻挡外界的粉尘、碎屑进入衬套与销轴的配合间隙，减缓磨粒磨损的发生速率。衬套主体采用黄铜材质，本身具备优异的自润滑特性与嵌藏性，即使在润滑条件不充分的工况下，也能依靠材料本身的特性形成稳定的转移润滑膜，不会像钢质轴套那样容易出现咬合抱死的问题，同时黄铜质地偏软，在装配压入过程中可以微量适配安装孔的微小形位误差，降低对安装孔加工精度的苛刻要求。

从安装边界与尺寸适配角度考量，这类衬套的外径与基体安装孔采用小过盈配合，压装后不会出现松动转动，内孔与配套销轴采用间隙配合，预留的间隙量需要根据工况的线速度、载荷大小、工作温度区间合理设定，既要保证相对运动时不会出现卡滞，也要避免间隙过大导致运行过程中产生冲击振动。衬套侧壁上预留的微小油孔，是为了方便定期加注润滑脂，让润滑介质可以均匀分布在整个摩擦接触面，进一步延长衬套的使用寿命。两端法兰的外径尺寸需要大于安装孔直径，同时要控制法兰厚度，避免占用过多的轴向安装空间，适配不同设备紧凑的安装布局要求。在实际选型应用中，需要根据承载的径向载荷大小、相对运动的速度、工作环境的腐蚀情况匹配对应的黄铜牌号，同时核算衬套的壁厚，保证在长期承压下不会出现塑性变形，确保传动部位的运行精度稳定。
