微重力环境用快装扶手夹持结构设计

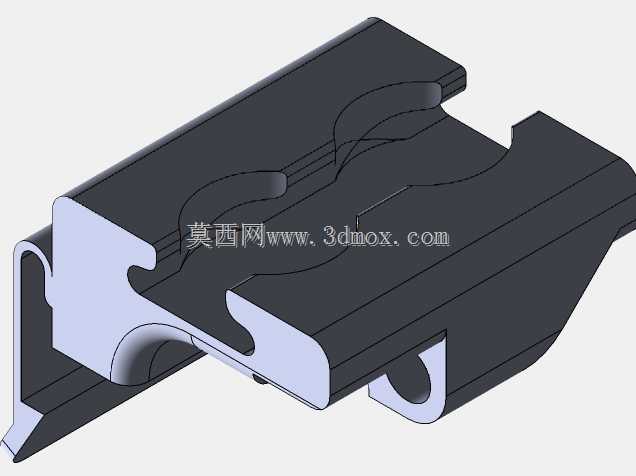

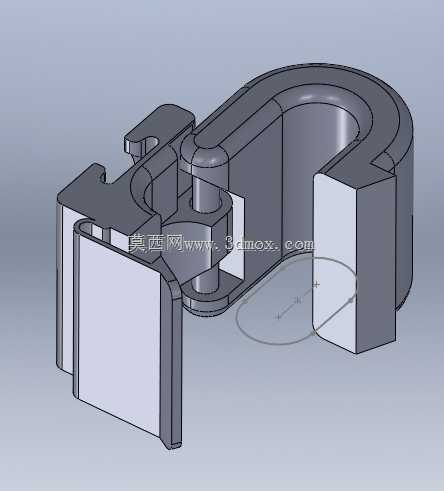

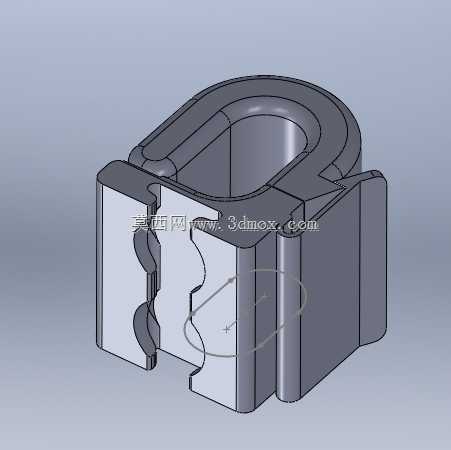

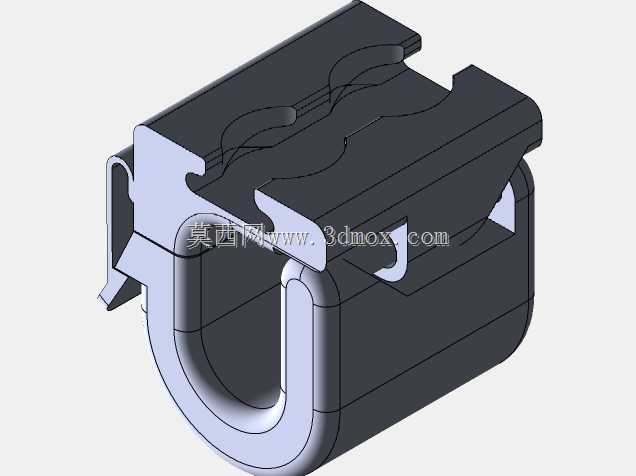

该夹持结构主要面向空间站舱内微重力作业场景设计，用于在舱内扶手杆件上快速加装各类随身作业辅件、小型工具挂载点位，解决微重力环境下作业人员无依托操作时的物件固定、临时借力需求，也可适配地面特殊场景下的圆管杆件快速夹持挂载使用。结构采用一体化铰接式双组件设计，两个功能部件可在增材制造过程中一体打印成型，打印完成后无需额外组装销轴等连接件即可直接使用，避免了零散小零件在微重力环境下易飘失、装配难度大的问题。设计阶段针对铰接部位这一受力薄弱点做了专项强化，铰接轴直径经过受力校核，可承受125磅的径向拉拽载荷，满足作业人员借力、挂载重物的受力要求，不会在使用过程中出现铰接断裂、夹持松脱的问题。整体结构采用U型环抱式外形，开口尺寸适配标准舱内扶手的管径范围，夹持面做了贴合弧面处理，与扶手杆件的接触面积充足，锁紧后不会出现沿杆件轴向滑动、周向转动的偏移问题。操作逻辑充分适配微重力环境下单手操作的需求，解锁与锁紧的按压力度经过反复调试，作业人员无需施加过大的握力即可单手完成夹具的开合操作，戴舱外作业手套时也能顺畅操作，不会出现卡滞、需要双手配合施力的情况。结构设计全程规避了增材制造过程中易出现的悬垂结构，所有成型面的自支撑角度符合3D打印工艺要求，打印过程中无需添加额外支撑结构，既减少了打印后处理的工作量，也避免了支撑去除后留下的表面缺陷影响结构强度与装配精度。安装时无需额外工具，先将夹具从打印基板上取下，掰开锁紧卡扣将U型开口对准扶手杆件推入，待夹具内的定位槽与扶手上的匹配凸台完全对位后，拨动锁紧组件使其卡入扶手另一侧的锁止位，卡扣在弹性作用下自动闭合锁死，即可完成整个安装过程，拆卸时只需按压解锁卡扣即可将夹具从扶手上取下，可反复拆装使用，不会出现锁止结构磨损失效的问题。夹持结构的整体外轮廓做了圆角钝化处理，没有尖锐凸起，避免在舱内作业时剐蹭航天服、设备管线，所有活动部件的配合间隙经过精准控制，既保证开合动作顺畅，也不会出现微重力环境下细小杂物卡入铰接缝隙导致结构失效的问题。
