插入式可拆卸工业铰链结构设计方案

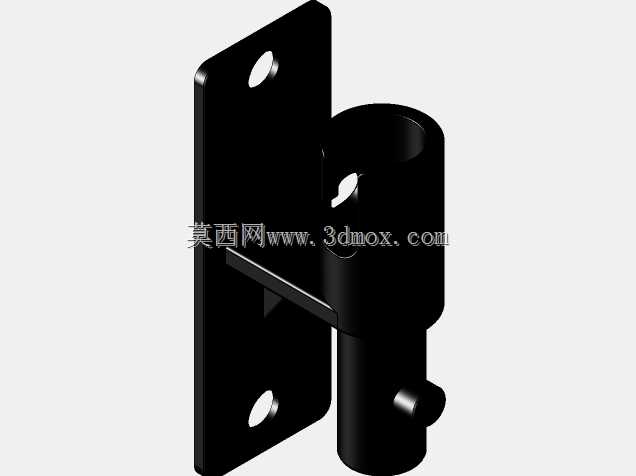

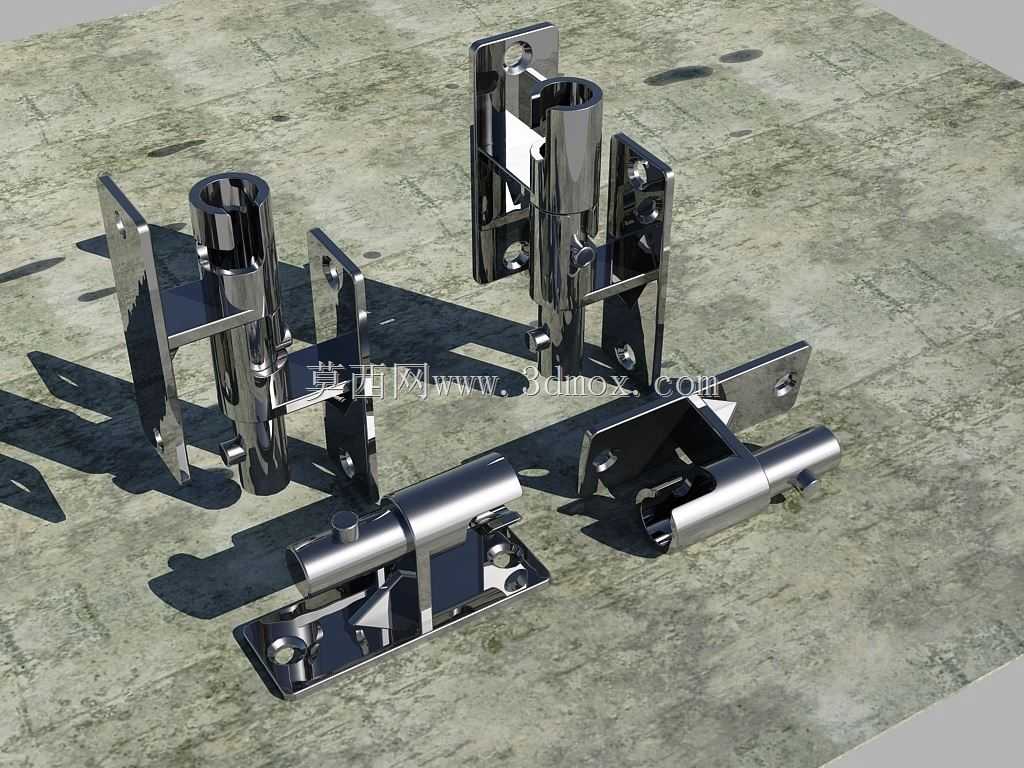

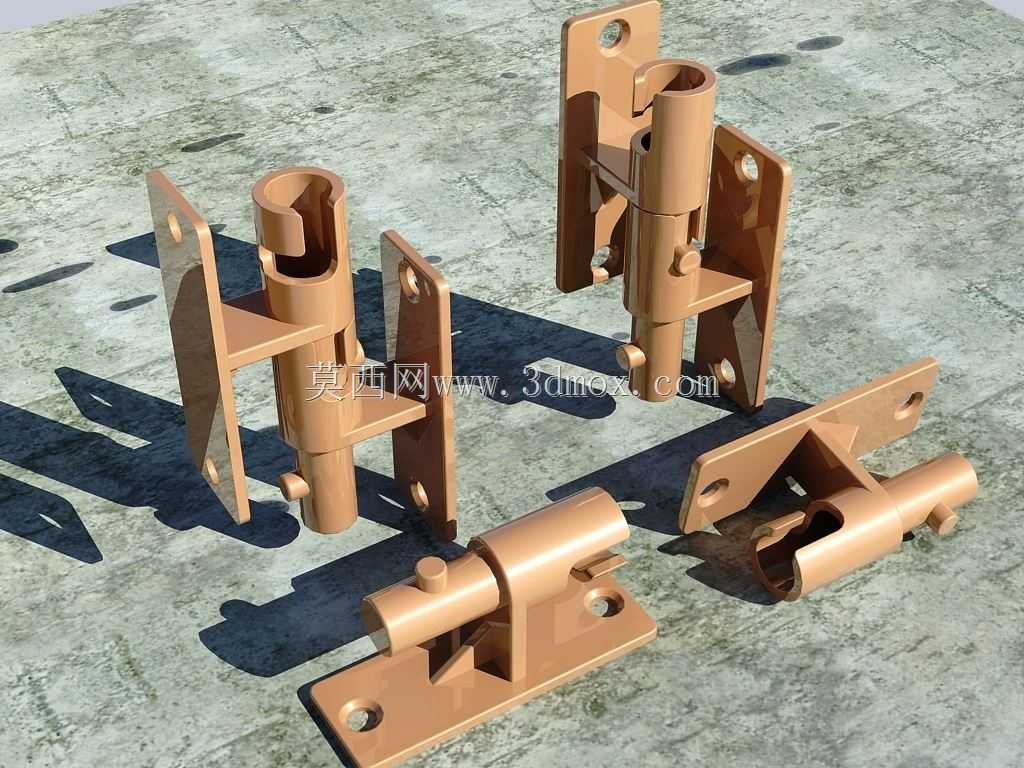

这类插入式铰链常被用于工业设备检修门、户外机柜侧板、小型仓储箱盖的开合连接场景，区别于普通固定合页，它支持无工具快速拆卸，在需要频繁拆装门板、或是需要门板完全脱离柜体的运维场景中，能大幅降低拆装作业的工作量。从结构设计逻辑来看，整套铰链分为公座与母座两个独立部分，母座为带轴向开槽的套筒结构，公座为匹配套筒内径的圆柱插销结构，公座插入母座后即可形成可绕轴旋转的铰接副，当需要拆分门板与柜体时，只需将公座沿轴向完全抽出母座即可，无需拧动任何紧固件。安装端的法兰板做了对称式安装孔设计，两个安装孔分布在铰接轴的两侧，安装时可通过螺栓或自攻螺丝将公母座分别固定在门板与柜体的安装面上，法兰板与铰接主体之间做了三角加强筋结构，能有效承受门板开合时产生的径向弯矩，避免长期使用后法兰板与主体连接处出现断裂变形。设计时需要注意安装边界的预留，公座与母座的法兰板安装面需要保持共面，轴向插入方向不能有其他结构遮挡，预留的插拔行程需要比插销的有效插入长度多3-5mm，避免安装公差导致插销无法完全到位。铰接部位的配合间隙控制在0.1-0.2mm之间，既保证转动时无卡滞，也不会因为间隙过大导致门板出现晃动。套筒上的开槽结构除了为插销上的限位凸台提供行程空间外，还能在户外使用时排出进入套筒内部的积水与灰尘，减少铰接部位的锈蚀卡滞风险。插销上的限位凸台可以限制门板的最大开合角度，避免门板开合角度过大碰撞到柜体侧面的其他部件。不同安装方向的法兰板结构可以适配不同的安装面，比如垂直安装面、水平安装面都能找到对应的固定方式，不需要额外做转接件。这类铰链的承载能力主要由插销的直径与法兰板的厚度决定，常规尺寸的款式可以承受10kg以内的门板重量，适合轻型柜门、箱盖的连接使用。在做配套结构设计时，需要注意公母座的安装定位公差，轴向偏差不能超过1mm，否则会出现插销无法顺利插入的问题，径向偏差控制在0.5mm以内即可，铰接副本身的间隙可以抵消小范围的安装误差。表面做钝化或喷塑处理后，可以适应潮湿、多粉尘的工业使用环境，减少日常维护的频次。
