小型单缸内燃机缸体结构三维数模

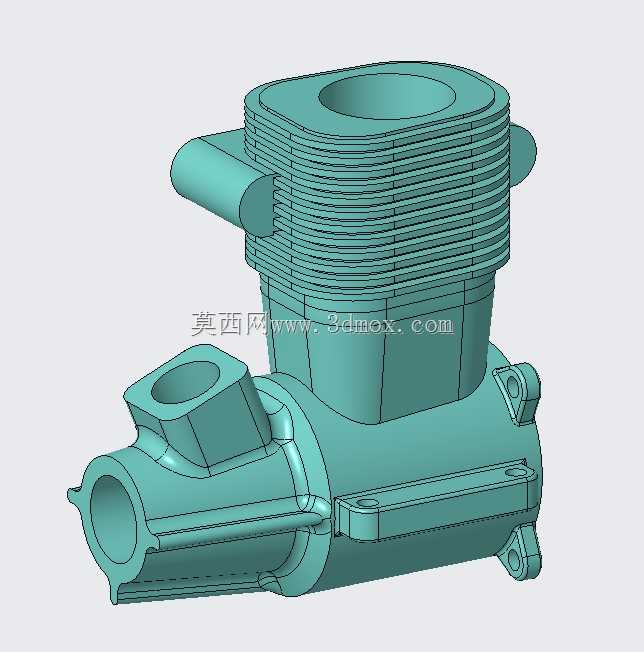

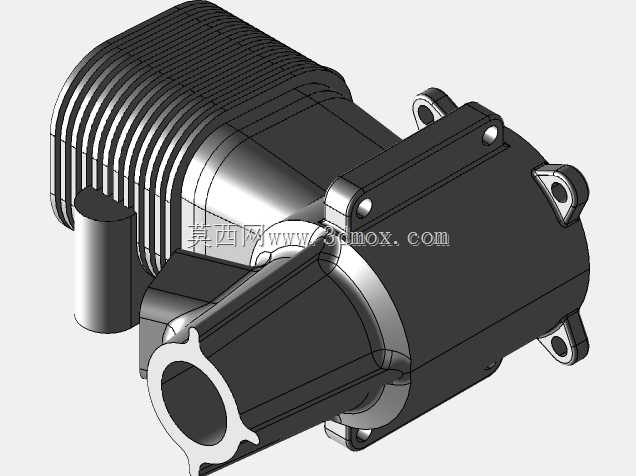

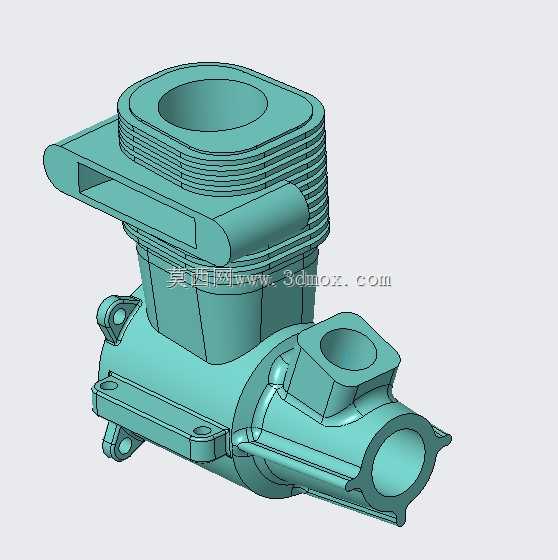

这款缸体作为小型单缸内燃机的核心承载基体，在通用动力、小型园林机械、航模动力、便携发电机组这类场景中是整套动力单元的装配基础，所有配套的运动件、密封件、辅助管路接口都要依托这个基体完成定位与固定。从结构设计逻辑来看，上部的缸筒区域外壁设置了多层环形散热鳍片，这是针对风冷散热场景做的针对性设计，鳍片的排布间距、厚度都经过热流道仿真校核，能够在动力持续高负荷运转时，把燃烧室传递到缸壁的热量快速扩散到流经的空气中，避免缸内温度过高引发润滑失效、爆震等问题。缸筒上部的环形凸台是缸盖安装的定位基准，加工时需要保证端面平面度、螺栓孔位置度满足密封要求，防止缸内高压燃气泄漏。下部的曲轴腔区域整合了主轴承安装位，曲轴的两端支撑轴颈直接装配在这个腔体的对应轴承座上，腔体侧面预留的凸台结构分别对应进气通道、排气通道、混合气进气口的安装位置，不同接口的法兰面都做了加厚处理，避免长期受振动、气压交变载荷出现开裂问题。侧面伸出的带安装孔支耳是整机与外部机架固定的连接点，支耳的位置分布经过重心校核，能够保证整机安装后运转的振动被均匀传递到机架，减少局部应力集中。从安装边界来看，这类小型缸体的整体轮廓适配单缸50-100cc排量级的动力需求，各个外接接口的位置预留了足够的管路、紧固件操作空间，不需要额外做结构干涉避让就能完成化油器、消音器、启动拉盘等外围配件的装配。设计过程中优先保证了缸筒内壁的圆柱度、主轴承孔的同轴度这些核心形位公差的工艺可达性，所有壁厚过渡区域都做了圆角处理，既避免铸造过程中出现缩孔、砂眼等缺陷，也能减少应力集中点，提升缸体在交变载荷下的疲劳寿命。腔体内部的润滑油道预留位置与曲轴甩油润滑的路径完全匹配，不需要额外加工复杂的内置油道就能满足运动部件的润滑需求，适配小型动力的低成本、高可靠性的设计定位。
