双开斜撑式庭院厂区通行大门结构设计

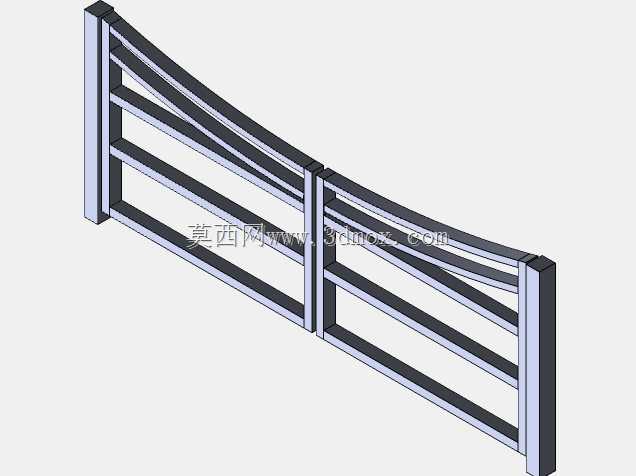

这款双开斜撑式大门主要面向厂区次入口、私家庭院外围、小型园区车行与人行混合通道场景使用，日常承担区域边界隔离、通行权限管控、外围防护的核心作用，相比常规直棂式大门，在同等型材用量下具备更优的抗侧向形变能力，适配宽度4-6米的通道安装场景，单扇门体的安装预留边界需匹配对应门柱的预埋深度，门体与门柱铰接侧预留不小于30mm的转动间隙，避免开关过程中出现剐蹭卡滞。从结构设计逻辑来看，门体主框架采用矩形截面型材组焊成型，边框型材的壁厚选型适配日常通行的碰撞防护需求，常规非重载通行场景下选用2mm壁厚型材即可满足使用要求，若需通行货运车辆则可将主框型材壁厚提升至3mm，同时在门体底部增设横向加强筋，避免车辆剐蹭导致的门框变形。门体内部的斜向撑杆并非装饰性构件，而是按照桁架受力逻辑排布，将门扇受到的侧向冲击力均匀传导至上下主横梁，再通过铰接合页传递到两侧门柱，相比纯横向排布的栏条结构，斜撑结构可降低40%左右的门扇中部形变量，长期使用不会出现门扇中部下垂、开关蹭地的问题。门扇的对合侧设置有配套的插销安装位，可根据使用需求选择落地插销或者横向对穿插销，闭合状态下可将两扇门体锁止为整体，提升整体抗冲击性能。门体与门柱的连接采用可拆卸式合页结构，后期维护时可单独拆卸单扇门扇，无需破坏整体门柱结构，合页的销轴位置预留润滑注油通道，长期户外使用可定期加注润滑脂，避免锈蚀导致的开关卡顿。设计过程中充分考虑户外使用的耐候性需求，所有型材的拼接位置均采用连续焊缝处理，避免缝隙积水导致的内部锈蚀，门扇整体做表面喷涂处理前需完成抛丸除锈工序，提升涂层附着力。安装时需注意两侧门柱的预埋深度需匹配门体总重量，常规单扇门重量在80-120kg区间时，门柱混凝土预埋深度不小于600mm，同时保证两侧门柱的安装垂直度误差不大于1/1000，避免门扇安装后出现倾斜闭合不严的问题。门体的栏条间距按照安全防护要求设置，间隙控制在110mm以内，可避免儿童头部卡入的安全隐患，同时不会过多遮挡视线，方便门岗人员观察门外侧的通行情况。
