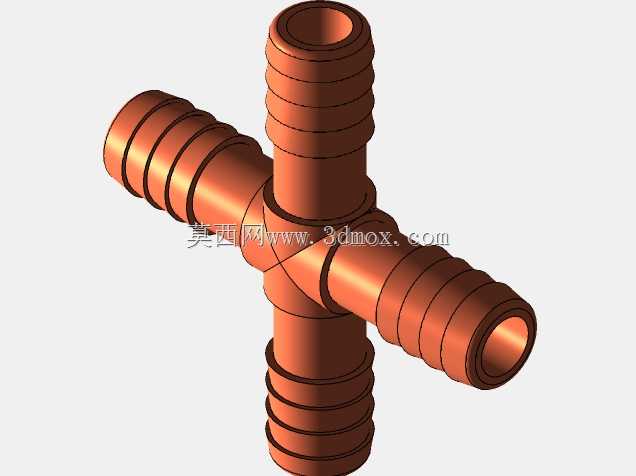

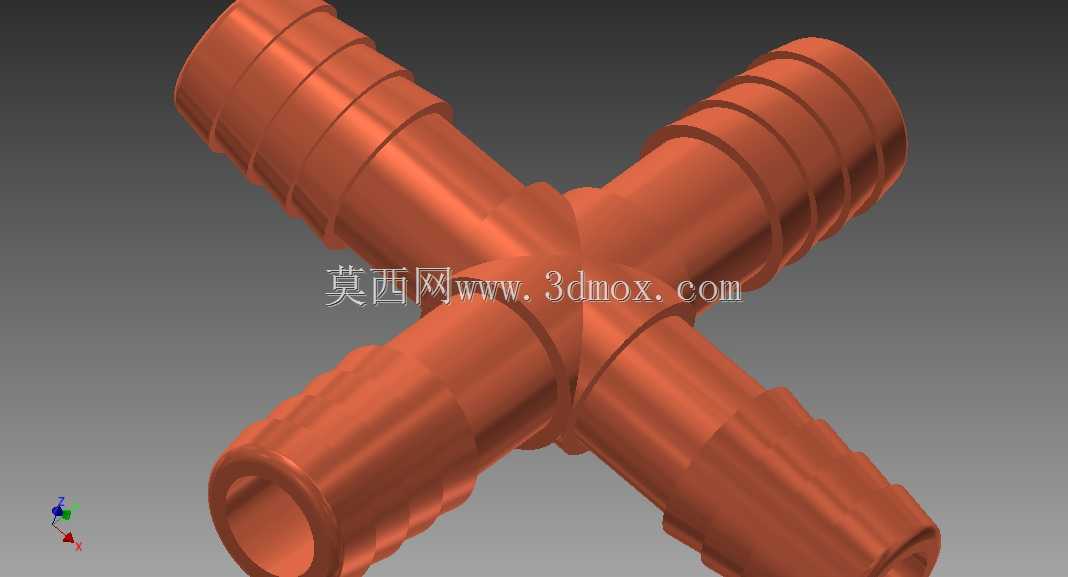

十字型四路软管气动连接接头结构

在气动系统的管路布设场景中，这类十字型四路软管接头是气路分流、多支路并行供气的核心连接件，常见于小型自动化设备的气动控制回路、实验室气路排布、小型气动工具的分气节点中，能够将单路进气均匀分配至三个出气支路，或是实现四路气路的互通汇流，省去了多接头拼接带来的密封冗余与空间占用。从结构设计来看，四个连接端采用了等径的宝塔式倒钩结构，每端都设置了多道环形凸棱，这种结构是针对柔性软管的连接特性设计的，当软管套接在接头上时，环形凸棱会嵌入软管内壁，配合管箍锁紧后能够承受常规气动系统0.4-0.8MPa的工作压力，不会出现管路脱开、漏气的问题，相比螺纹式快插接头，这种倒钩结构的成本更低，适配的软管材质范围更广，无论是PVC气动软管、橡胶软管还是尼龙软管都能实现可靠连接。接头的十字交汇区域做了圆弧过渡处理，没有尖锐的直角转角，一方面是降低气路流转时的局部压损，避免气流在转角处形成紊流影响供气稳定性，另一方面是消除注塑或金属压铸成型时的应力集中点，提升接头整体的结构强度，在频繁拆装、管路受拉扯的工况下不会出现交汇部位断裂的问题。在安装边界上，这类接头的四个连接端呈90度正交分布，布设管路时需要预留出四个方向的软管弯曲空间，避免软管过度弯折导致气路堵塞，接头的整体轴向尺寸与连接端的外径匹配对应通径的软管规格，不需要额外的转接件就能直接与同规格软管配合，在紧凑型气路布局中能够有效减少管路节点的占用空间。设计这类接头时，首先要根据目标通径确定倒钩的外径尺寸，通常倒钩的最大外径要比适配软管的内径大0.5-1mm，保证套接后的抱紧力，同时倒钩的导入端要做15度左右的倒角，方便软管顺利套接，不会在安装时割伤软管内壁；交汇部位的壁厚要比连接端的壁厚厚1.5-2mm，抵消多方向受力带来的结构载荷，内部流道要做等径设计，避免通径缩小导致的流量损失，表面不能有毛刺、缩痕等缺陷，防止安装时划伤操作人员或是损伤软管。在实际应用中，这类接头不需要复杂的安装工具，只需要将软管用力套接至倒钩根部，再根据工作压力选择是否加装喉箍锁紧即可，维护时也能快速拔插更换管路，非常适合需要频繁调整气路布局的试验台、小型气动设备使用，相比单路接头拼接的方案，整体的密封点更少，漏气风险更低，长期使用的维护成本也更低。
