带G型适配接口的立式管路连接机架

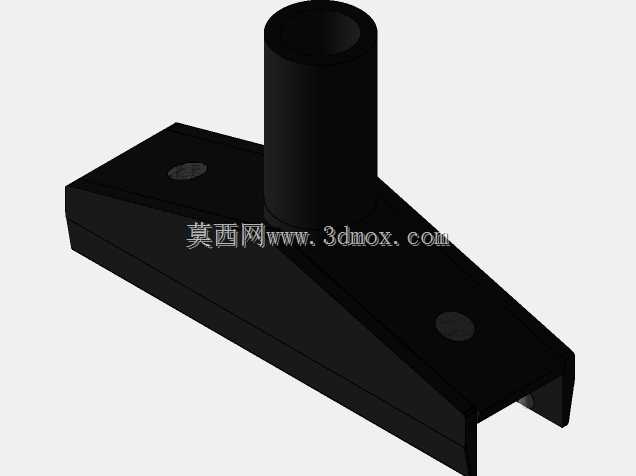

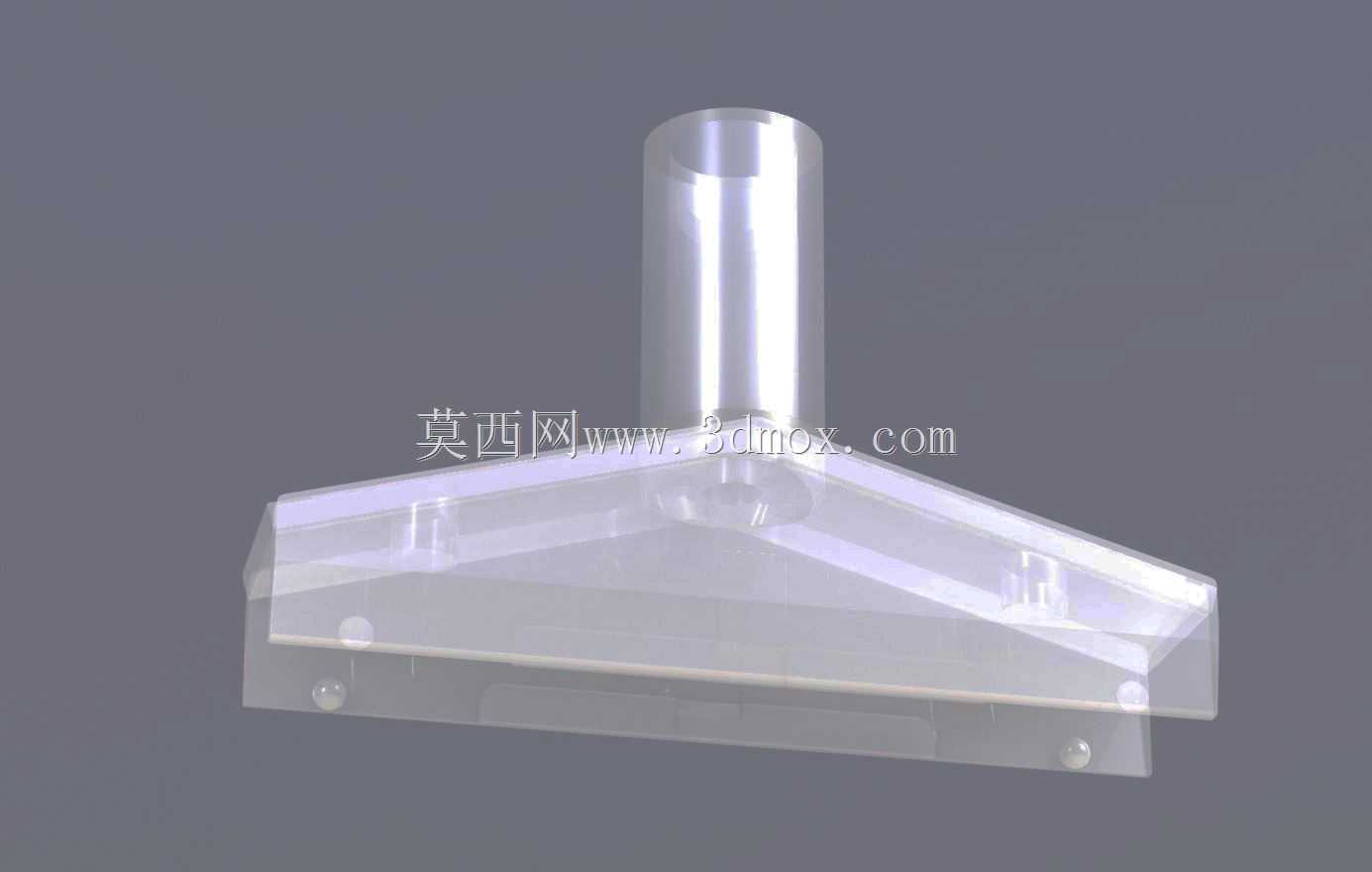

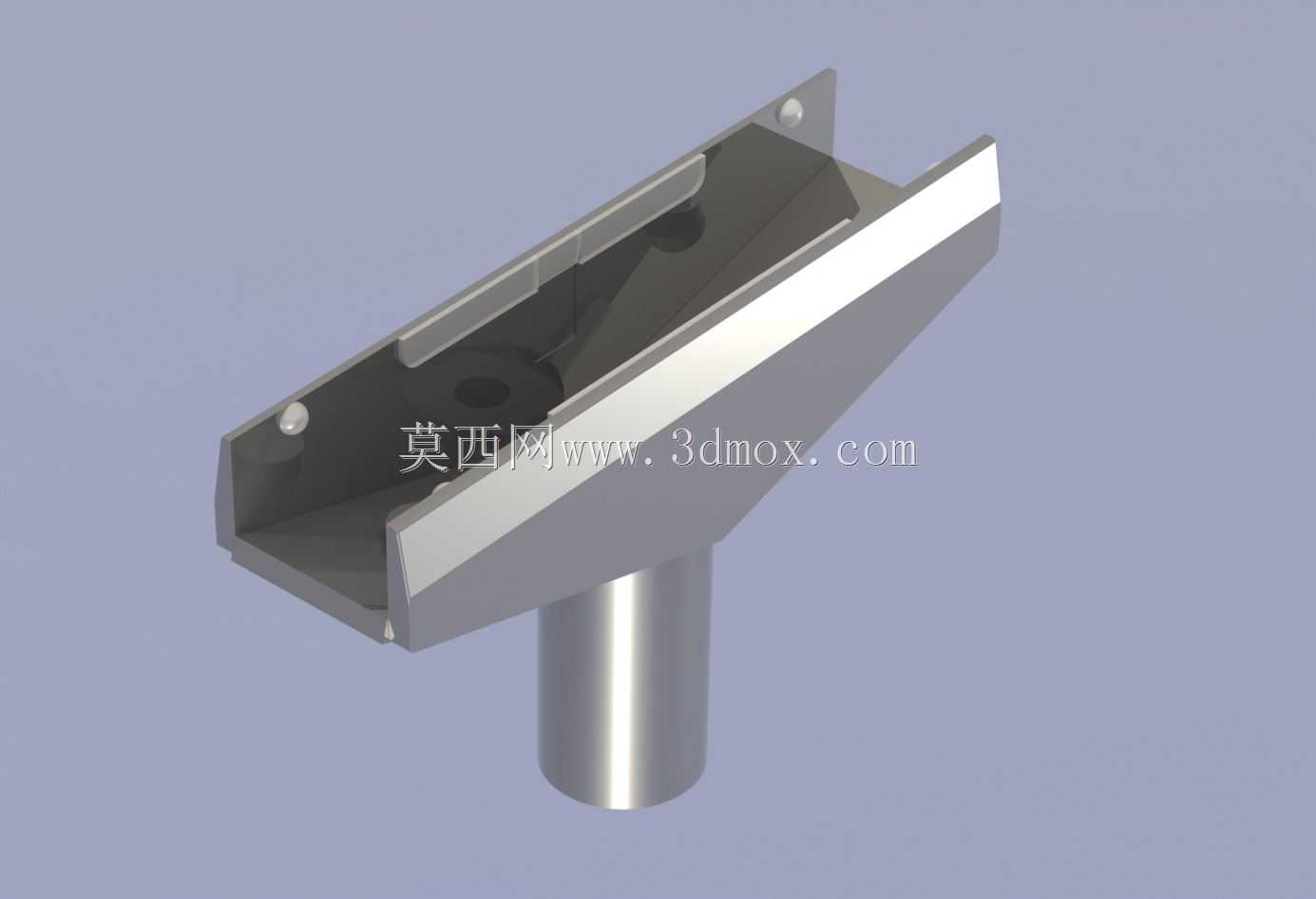

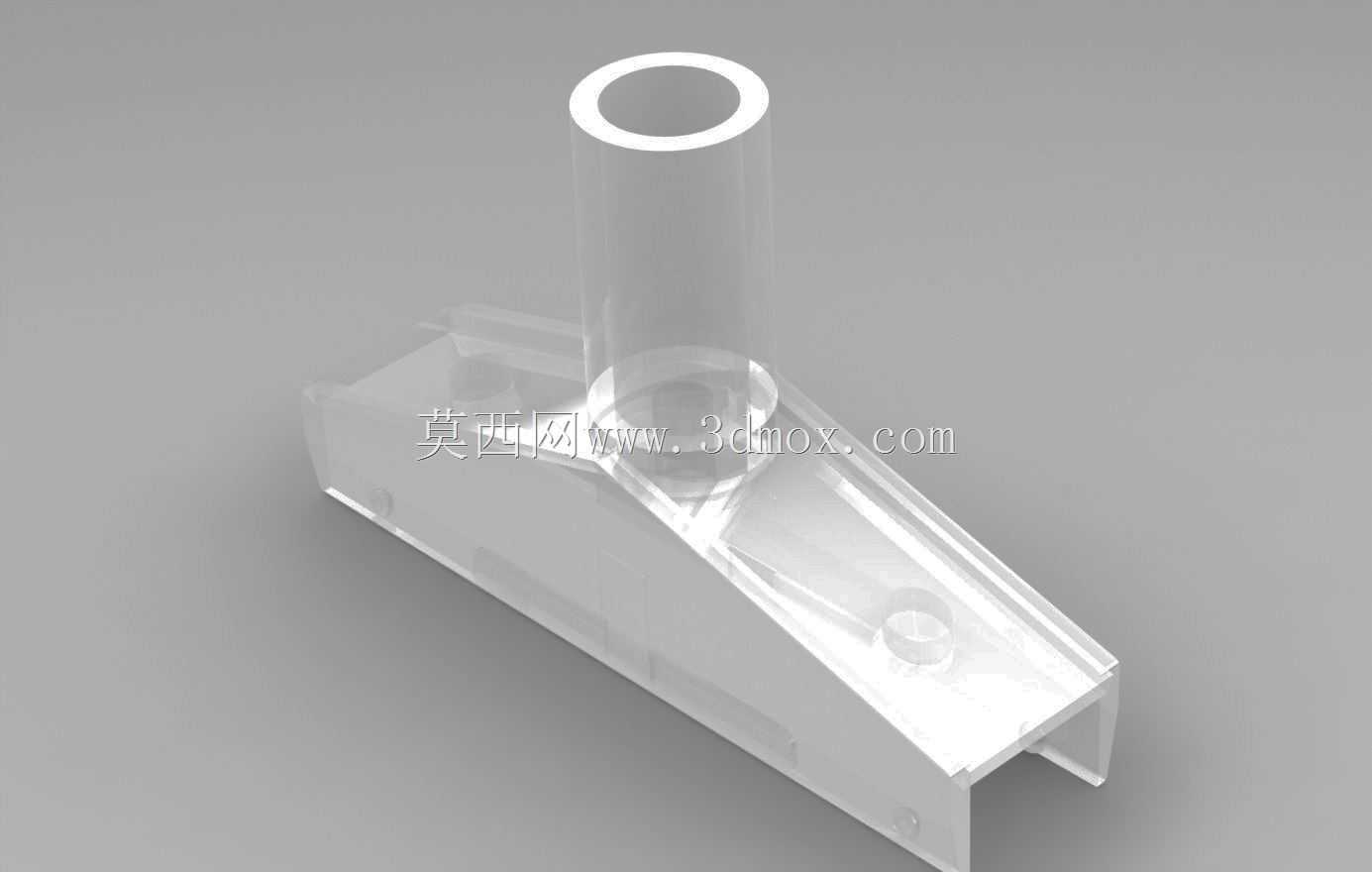

这款带适配接口的机架主要应用在流体输送管路系统的终端接驳场景，常见于小型气动回路、低压给排水支路、实验室气路排布的现场安装环节，核心作用是完成竖向管路与水平安装基面的刚性固定，同时兼顾管路走向的90度转向过渡，避免管路悬空段受流体脉动冲击产生晃动位移。从结构设计逻辑来看，底部采用滑槽式卡接结构，不需要额外打孔攻丝，可直接卡入对应规格的工业铝型材槽位或设备钣金安装边，安装时只需将底部滑槽对准安装边推入，再通过侧面预留的紧定孔位拧入紧定螺钉即可完成锁固，大幅降低现场装配的工时消耗，也方便后期管路调整时的拆装移位。竖向的圆柱接口采用标准G型管螺纹适配尺寸，内壁做了光滑过渡处理，没有突兀的台阶结构，能减少流体流经时的局部阻力损失，接口根部做了环形加厚的加强筋结构，从接口外壁斜向延伸到底座的上平面，形成三角形的支撑结构，可承受管路侧向的偏载力，避免接口受外力磕碰时从根部断裂。底座部分采用楔形过渡的外形，不是生硬的直角连接，既可以减少注塑或机加工时的应力集中问题，也能在安装时避让相邻位置的其他管路或电气元件，不会因为底座棱角突出和周边构件产生干涉。在安装边界上，竖向接口的中心到底座安装滑槽的定位尺寸经过精准校核，和常规20系列、30系列铝型材的槽位中心距完全匹配，安装后竖向管路的垂直度公差可控制在0.1mm以内，不需要额外做校正调整；底座的整体宽度控制在较窄的范围内，即使在排布密集的管路组里，相邻两个同规格机架的安装间距也可以压缩到很小，不会出现底座互相碰撞的情况。竖向接口的长度经过优化，既可以保证和外接管路旋合时的足够啮合长度，不会因为啮合牙数不足导致密封失效，也不会因为接口过长导致管路整体重心偏高，提升安装后的整体稳定性。底座上还预留了一个小型的定位凸台，可配合管路的防转结构使用，当外接管路带有定位缺口时，凸台可卡入缺口内，避免管路受流体扭矩作用发生转动，导致接口松动漏液漏气。整个构件的壁厚采用均匀化设计，不管是注塑成型还是采用透明工程塑料3D打印制作样件，都不会出现壁厚不均导致的缩痕、翘曲问题，样件制作的成品率更高，也方便设计阶段快速打样验证安装匹配度。
