长条形金属板步进冲压成型结构

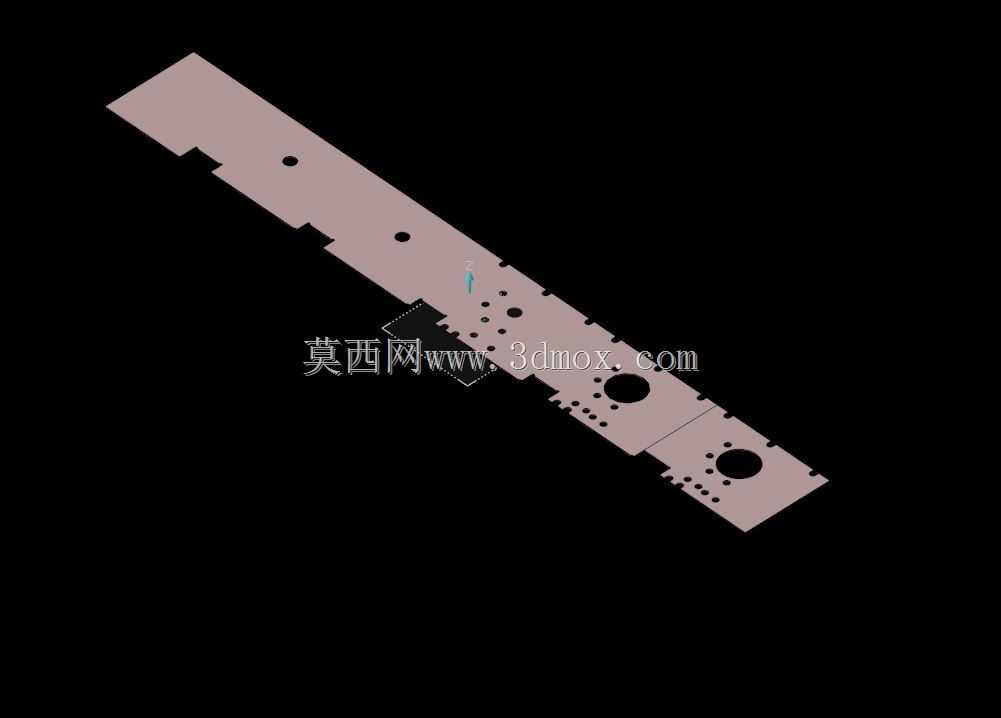

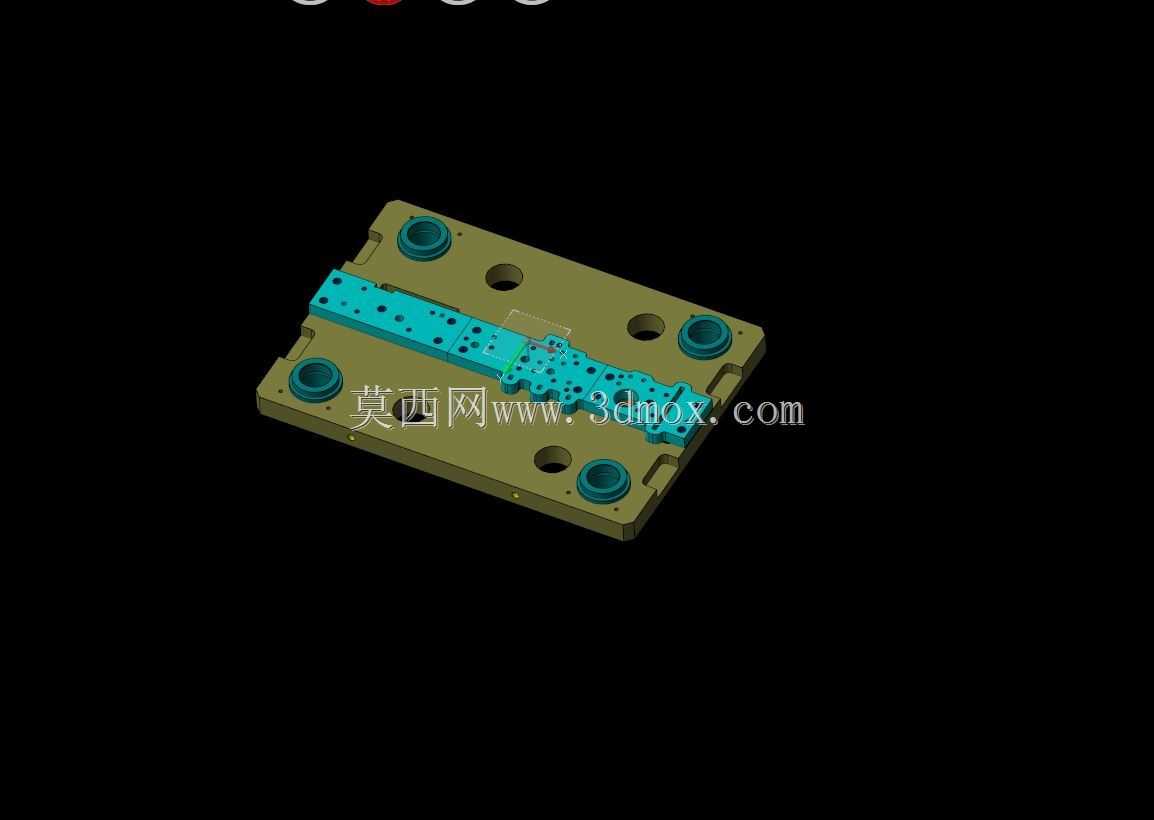

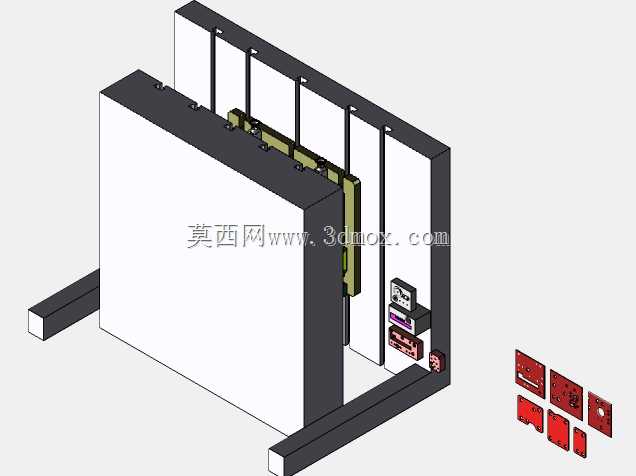

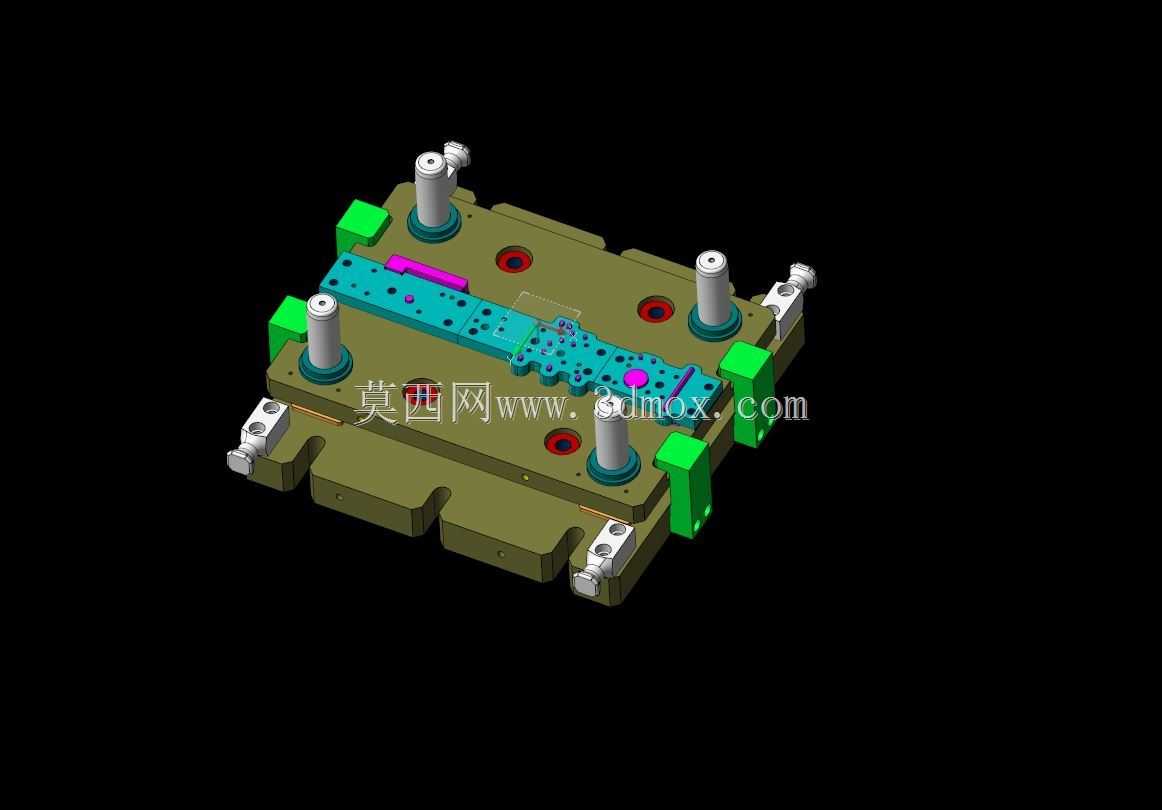

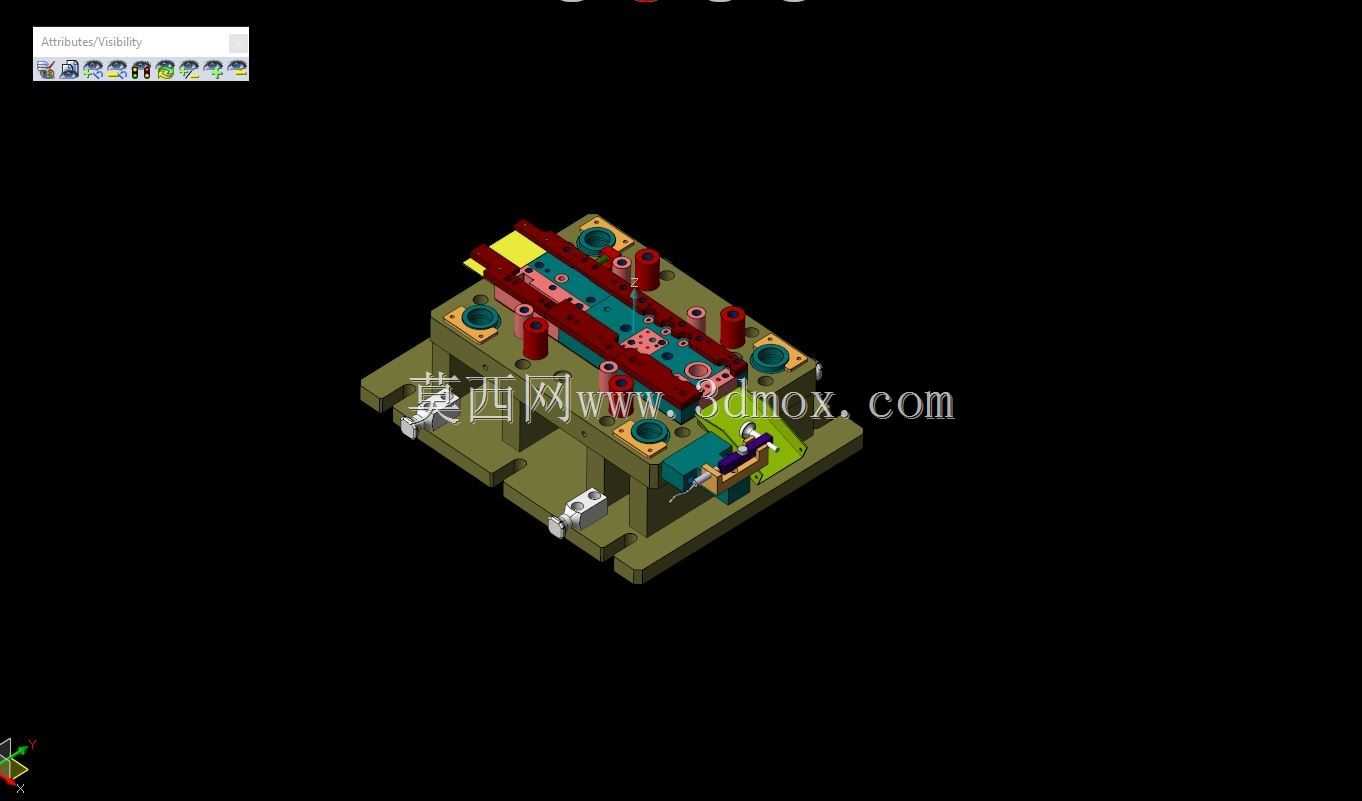

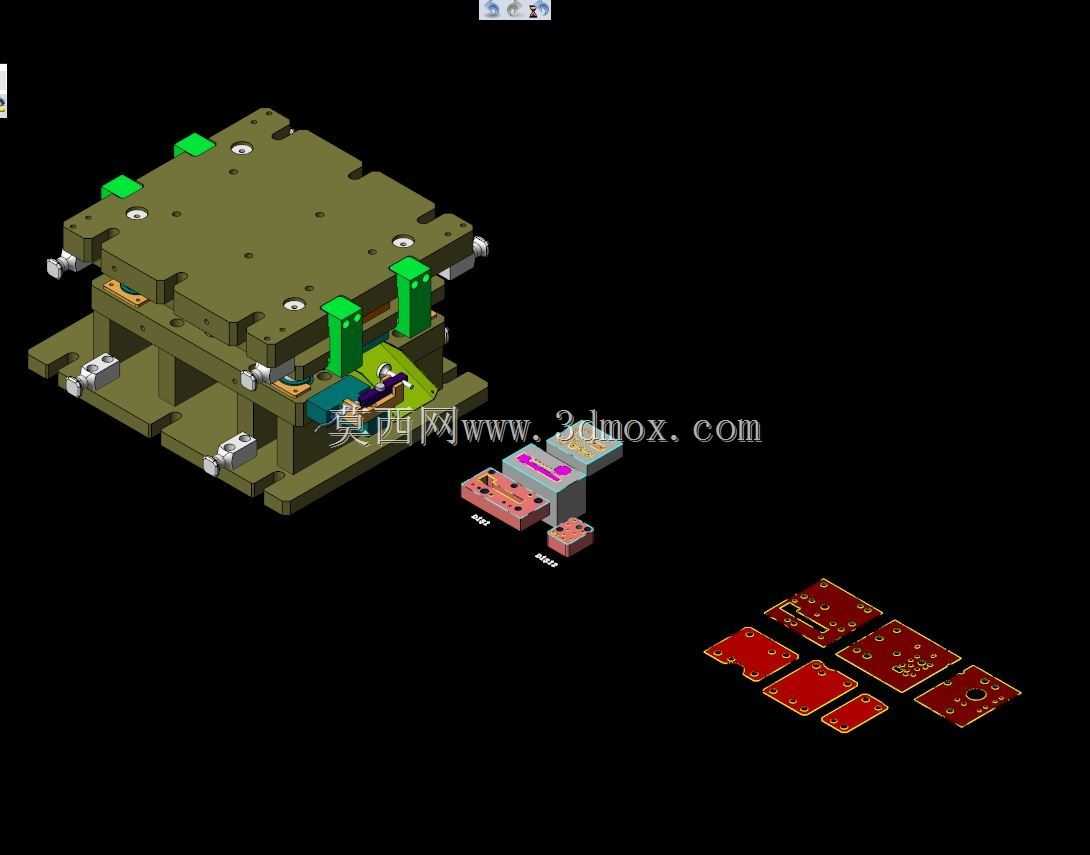

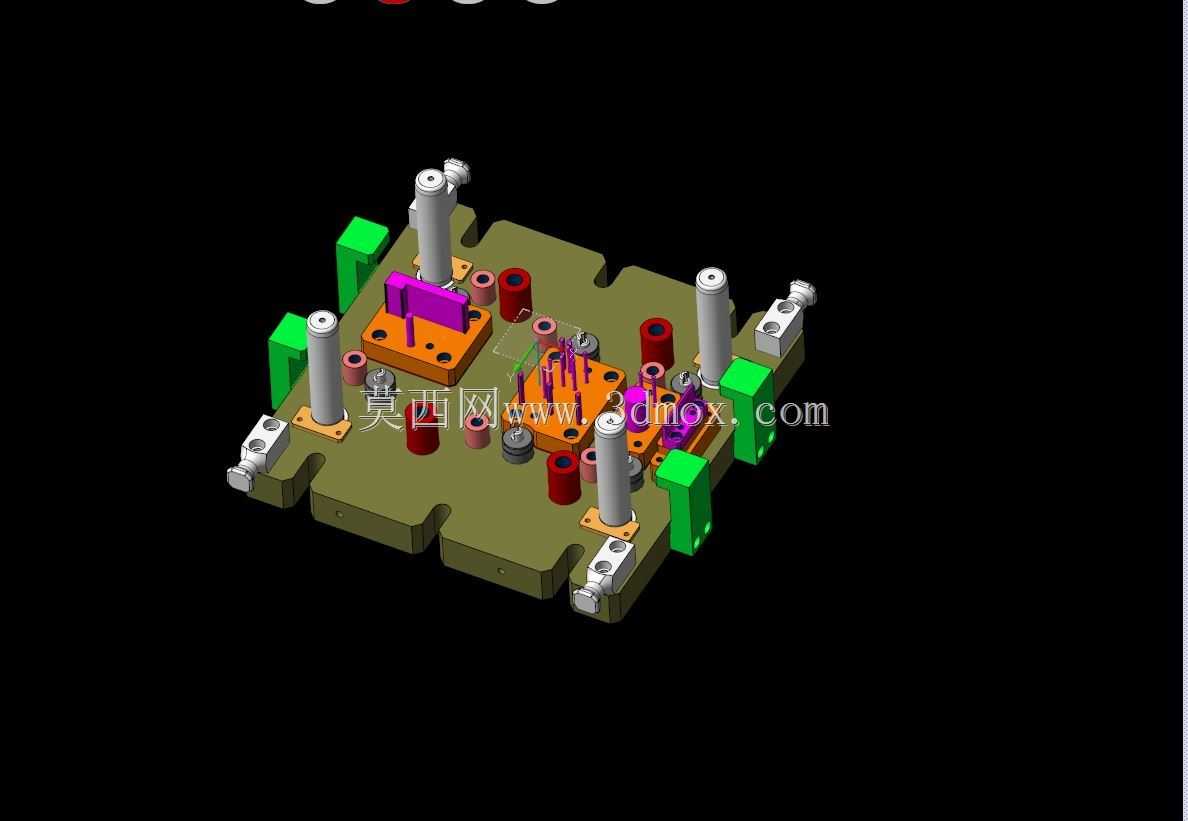

这类长条形金属板件是步进模连续冲压产出的典型五金零件，日常在消费电子金属内构件、低压电器导电安装条、小型设备连接衬板的生产场景中十分常见，步进模的连续冲压工艺能在单条料带的递进送料过程中，同步完成冲孔、切边、局部成型、精修、落料全工序，相比单工序模能大幅降低单件加工的辅助工时，也能避免多次装夹带来的形位公差累积，适配大批量零件的稳定生产需求。从结构设计来看，板件上的大小圆孔分为两类，大直径孔多为装配定位孔，设计时会预留后续攻牙或压铆螺母的加工余量，孔位与板件侧边的距离严格遵循冲压工艺的最小壁厚要求，避免冲裁时出现孔边开裂、料带变形的问题；板件边缘的缺口与分段式凹凸结构，是为了适配装配时的避让需求，能避开安装位周边的凸起元器件、接线端子等结构，防止装配时出现干涉。板件上密集排布的细小冲孔，多为散热孔或者信号避让孔，这类小孔的冲头会做专门的补强设计，在步进模对应工位设置导正销，每次送料时先插入前一工位冲出的定位孔校准料带位置，避免小孔冲裁时出现偏位、断冲头的问题。板件整体采用等厚度的金属带料加工，外形为狭长型结构，设计时充分考虑了料带的排布利用率，沿料带送进方向依次排布各工位的加工特征，料带两侧预留了足够的搭边宽度，既能保证送料过程中的料带刚性，避免料带拉扯变形，也能在最后落料工位保证零件的边缘平整度。这类板件的安装边界完全匹配对应设备的安装槽尺寸，板件上的定位孔间距严格按照装配基准设计，安装时无需额外修配即可直接卡入安装位，通过螺丝穿过定位孔完成固定，部分板段的局部微小凸起是冲压时做出的定位卡点，装配时能卡入对应基座的卡槽内，起到预固定的作用，减少装配时的手扶对位工作量。设计这类零件的三维结构时，需要同步考虑冲压工序的排布合理性，不能出现反向倒角、无法冲裁的倒扣结构，所有冲裁特征的方向都要与模具开模方向保持一致，局部需要折弯的部位会提前计算好回弹量，在模具对应工位预留回弹补偿角度，保证成型后零件的平面度满足装配要求。
