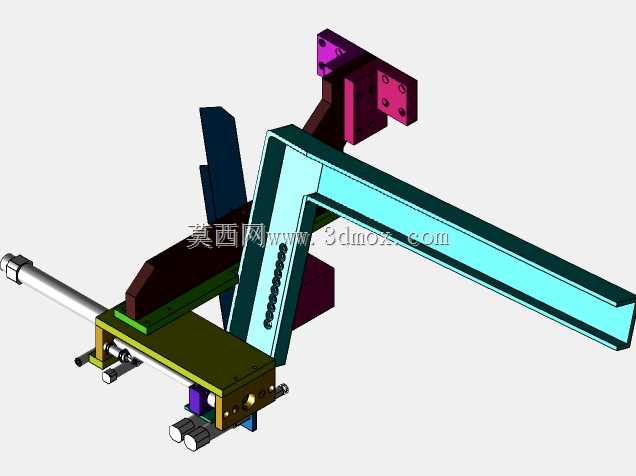

悬臂式永磁自动取放卸料工装结构

这套悬臂式永磁卸料结构，主要适配冲压产线、小型零件机加工序间的工件转序场景，解决人工取放高温、带油污或边角锋利工件的安全隐患，替代人工完成加工位到料道/周转箱的工件转移动作。从结构布局来看，整体采用侧挂安装形式，安装基准为设备床身的竖直立面，安装板预留多组螺栓过孔，可适配不同厚度的机床护板或机架立面安装，安装时需保证悬臂伸出方向与工件出料方向平行，避免取料时出现偏载卡滞。悬臂主体采用折弯钢板拼焊结构，内部做减重空腔设计，在保证整体刚性的前提下降低悬臂自重，减少安装面的承重负载，悬臂长度可根据产线实际的跨距需求做裁切调整，常规适配300-500mm的工位间距。取料执行端采用永磁吸头设计，无需额外配置真空管路或气动夹爪气路，依靠永磁体的磁吸力吸附铁磁性工件，吸头位置设置多组腰型安装孔，可根据工件的外形尺寸调整吸头间距，适配不同规格的片状、块状小零件取料，吸头下方设置缓冲顶杆，接触工件时可压缩缓冲，避免刚性碰撞磕伤工件表面或导致磁体碎裂。横向滑移组件采用线性导轨搭配同步带传动，滑移行程覆盖从加工位到落料位的全段距离，导轨侧设置可调行程限位块，可根据不同工位的位置调整滑移起止点，无需修改整体安装位置即可适配小范围的工位调整。驱动部分采用小型伺服电机直连传动，可根据产线的加工节拍调整滑移速度与停留时长，取料位停留时永磁吸头下压接触工件完成吸附，移动到落料位后通过磁体错位机构消磁，工件靠自重落入收料容器，全程无需额外的吹气或拨料辅助结构。设计时重点考虑了安装边界的适配性，整体结构的竖直安装面厚度控制在150mm以内，不会占用过多机床侧面的操作空间，悬臂下沿距离安装基准面的高度预留足够的安全间隙，可避开机床外侧的管线、操作按钮等附属部件，滑移过程中所有运动部件均做内藏式防护，避免车间内的切屑、切削液溅入传动副导致磨损卡滞。整套结构的受力点集中在竖直安装板与悬臂的连接位置，连接位置设置加强筋板分散应力，长期往复运行不会出现悬臂下挠变形的问题，日常维护仅需定期给导轨加注润滑脂、检查安装螺栓的紧固力矩即可，无需复杂的调校工作，可直接集成到现有自动化产线中，也可单独作为单机辅助机构加装在普通手动机床上，提升工序间转运的自动化程度，降低操作人员的劳动强度，同时避免人工取料时误触机床运动部件、被工件划伤的安全风险。
