单板PCBA编程测试工装夹具结构

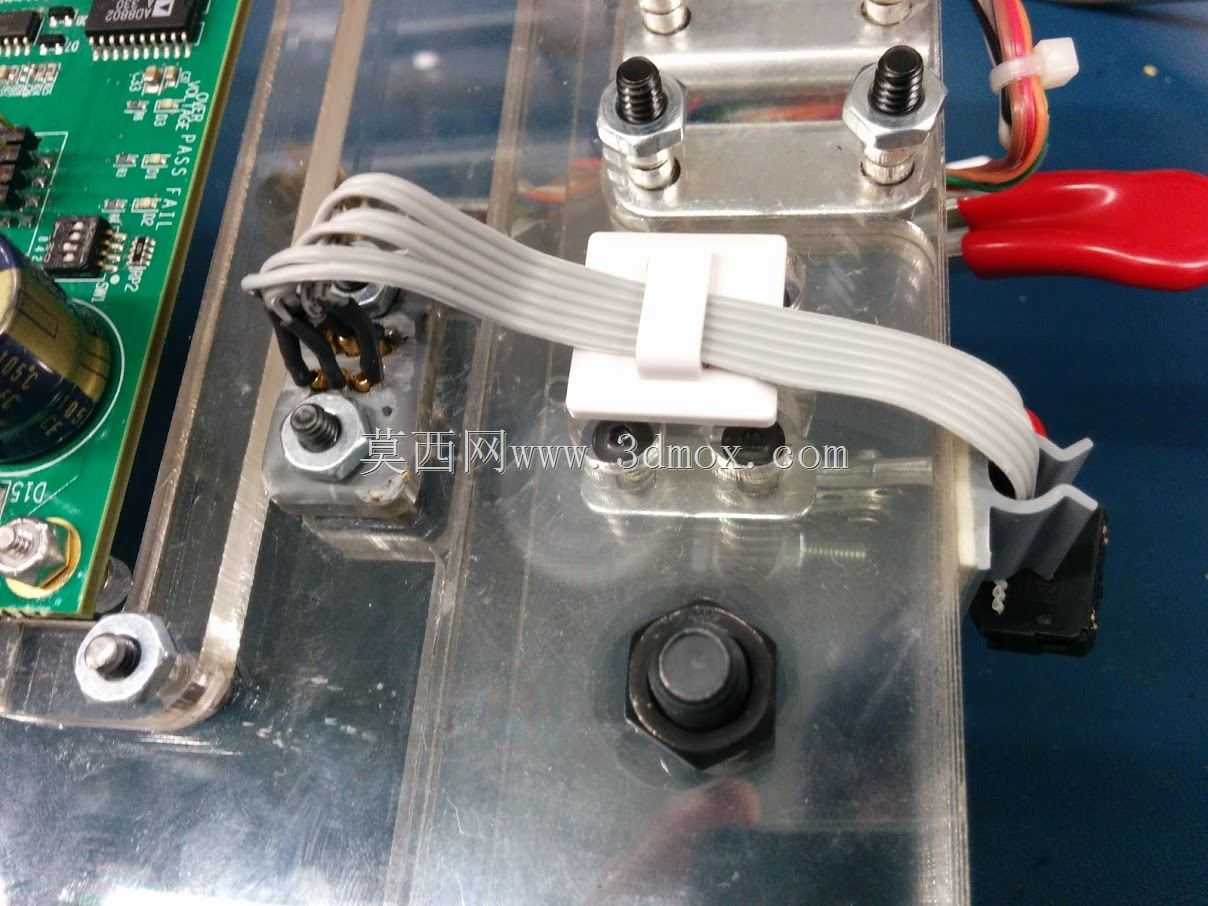

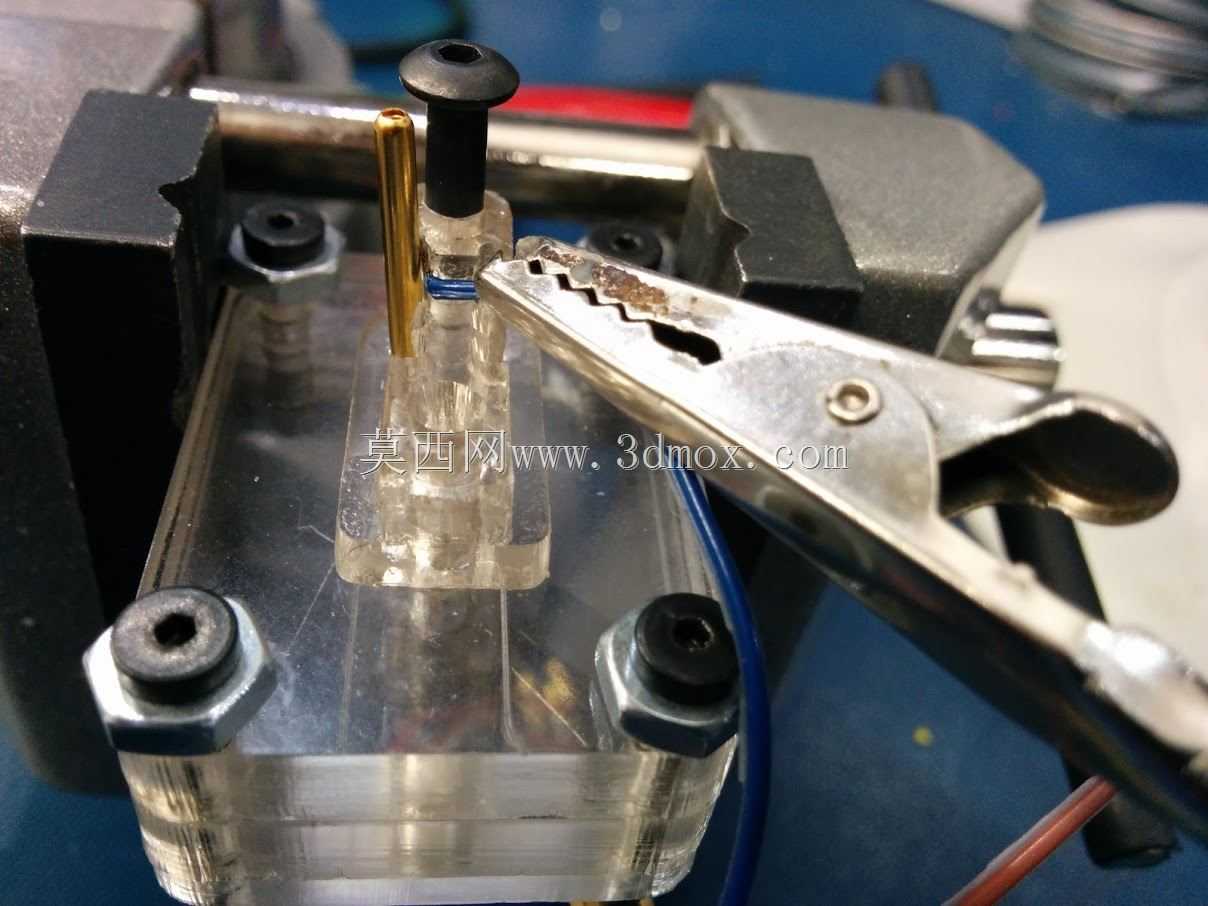

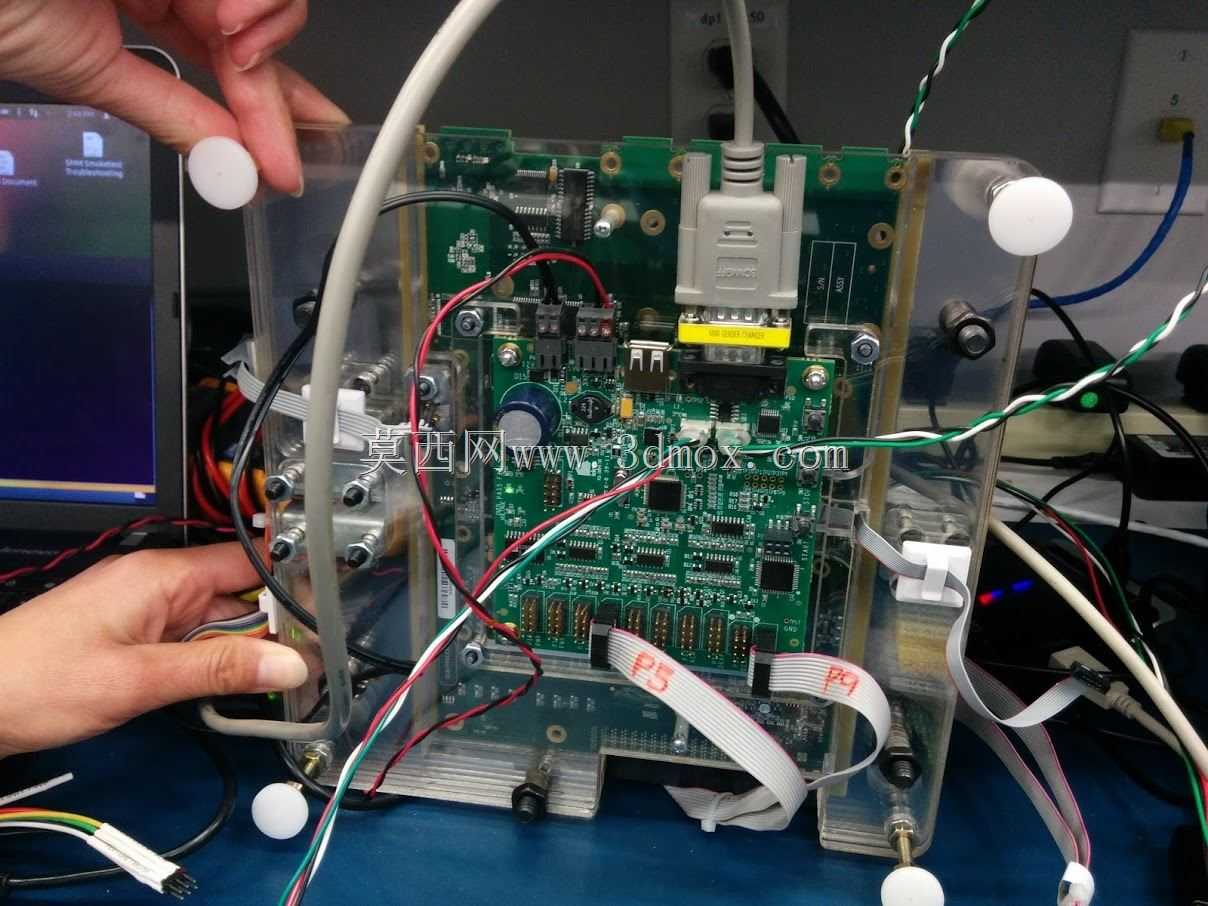

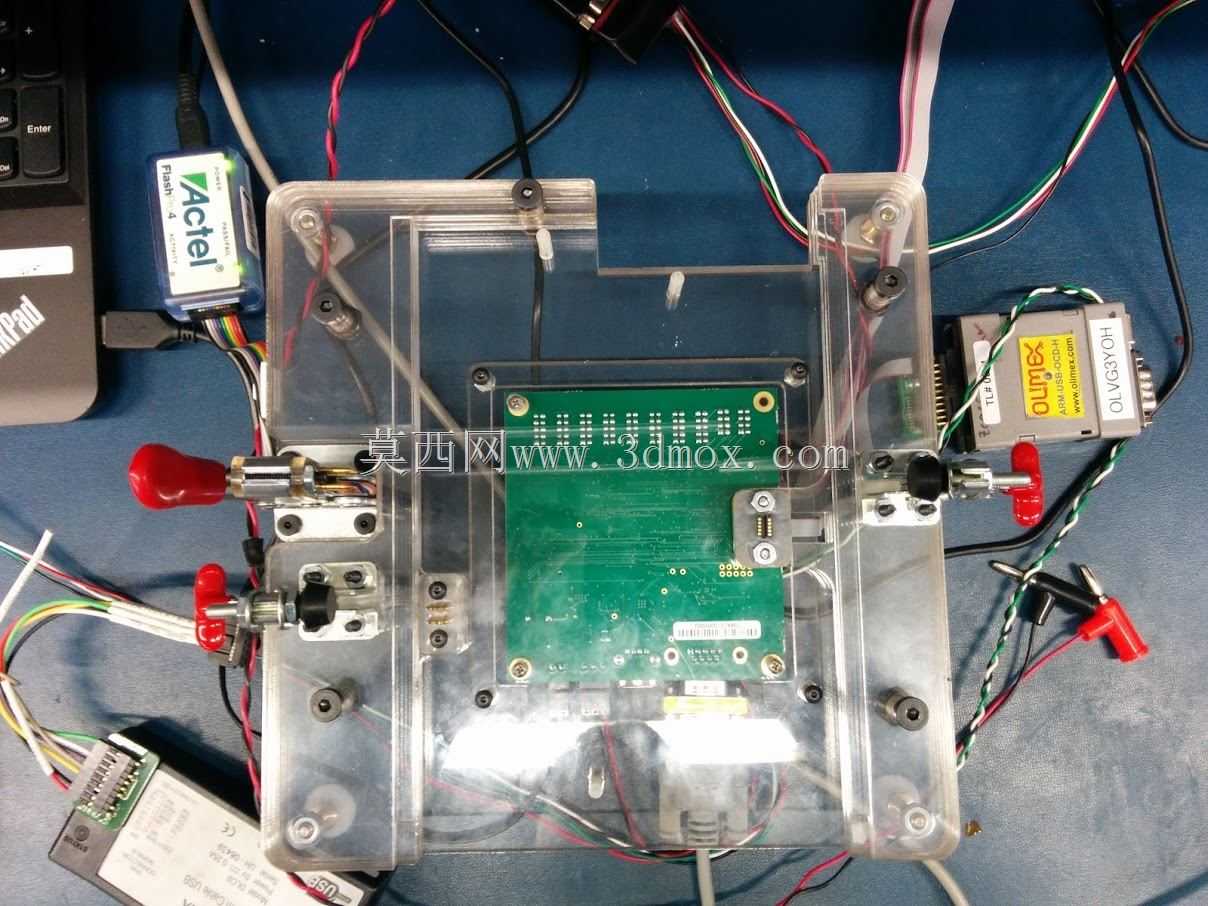

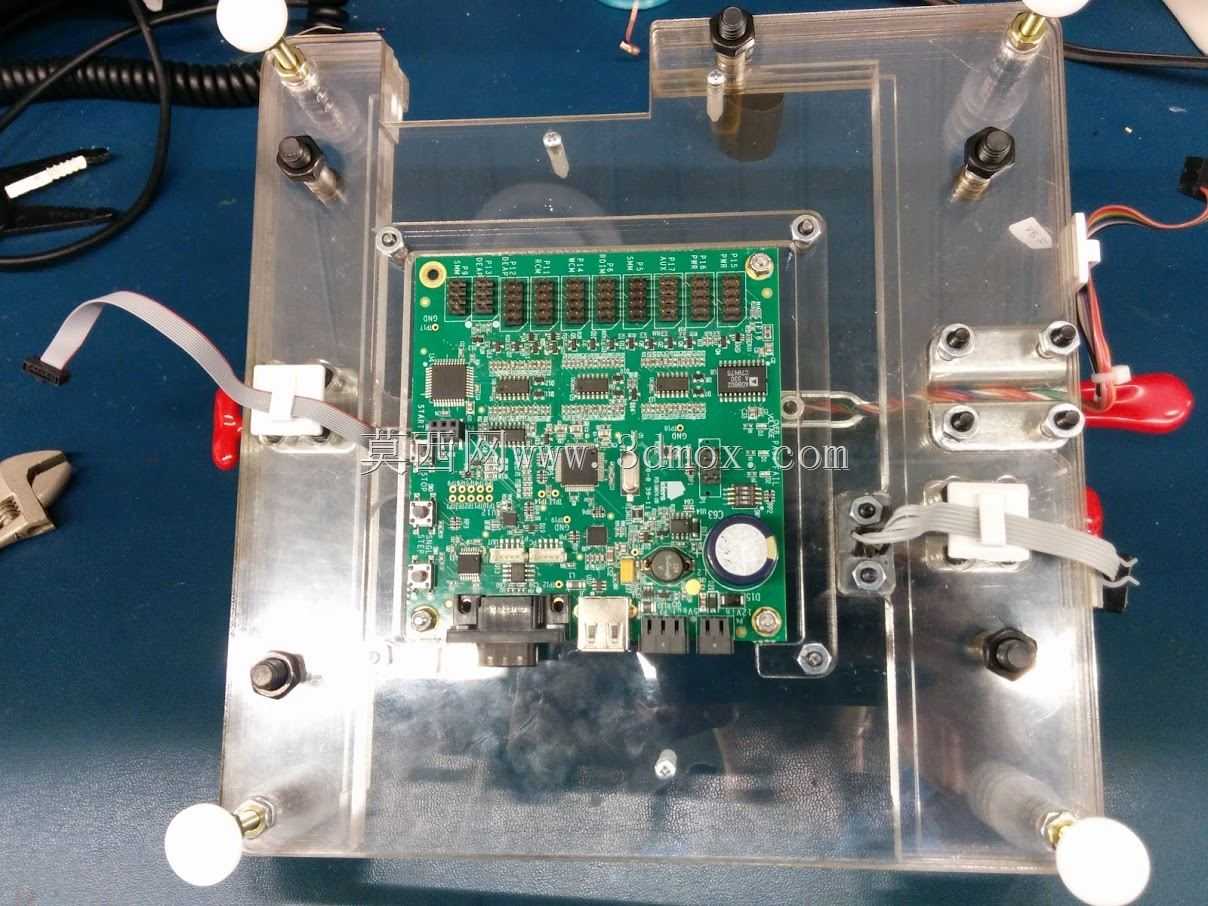

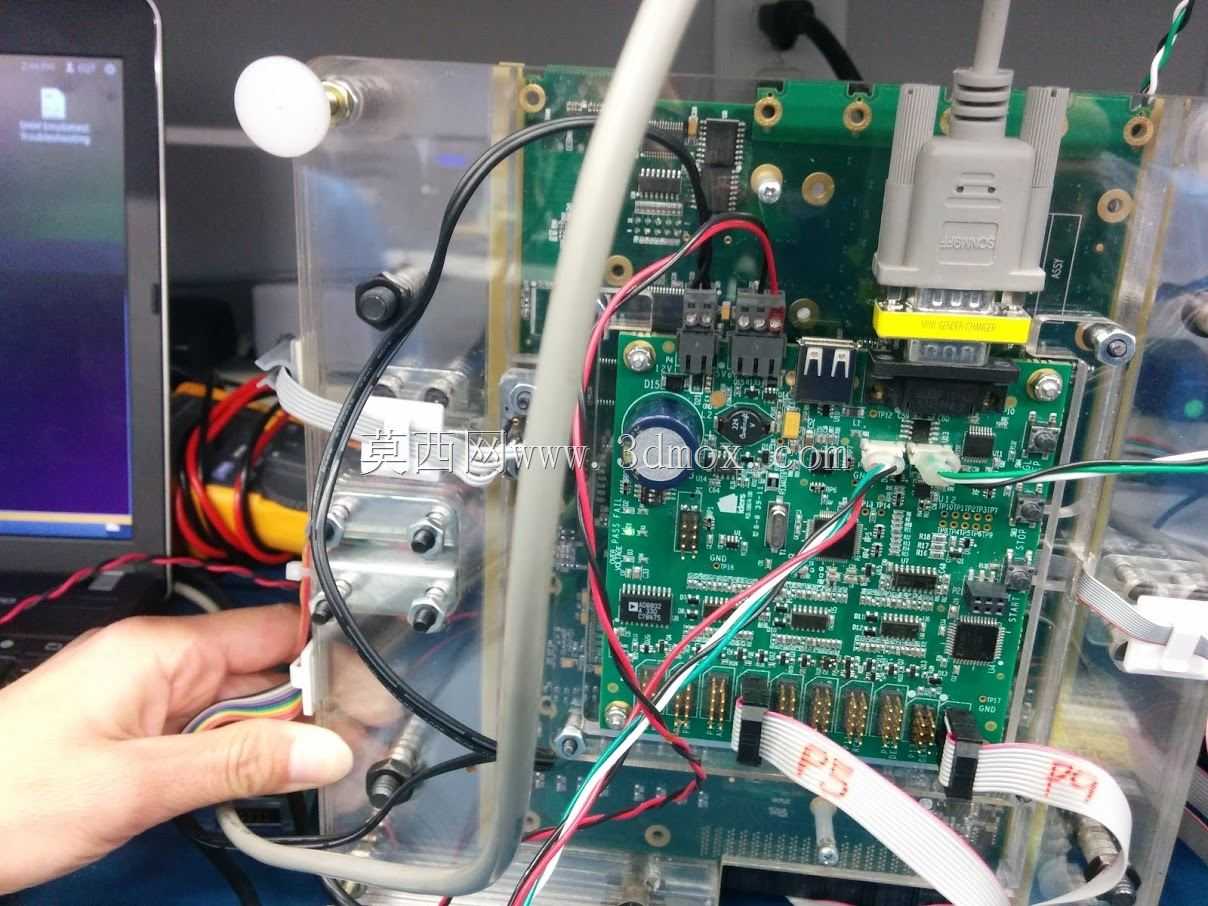

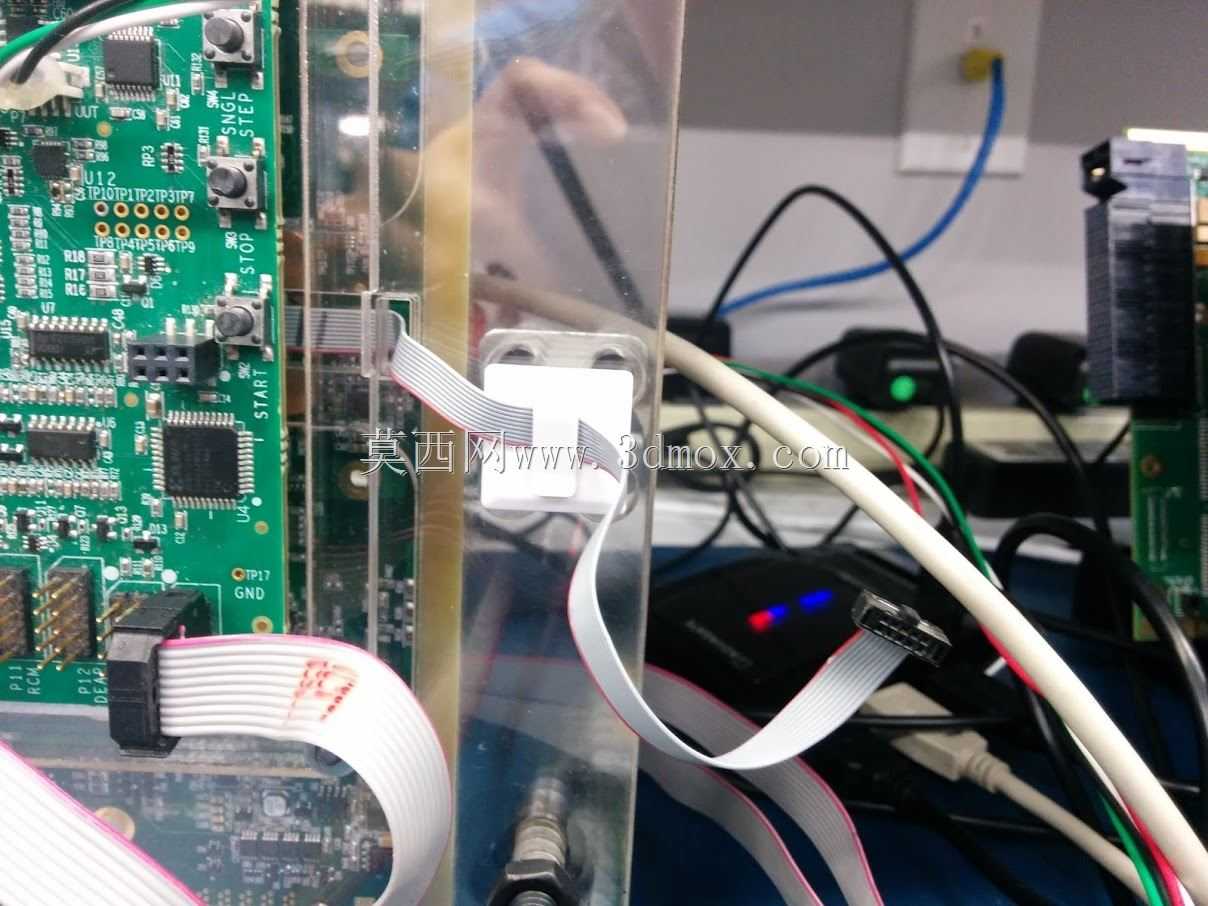

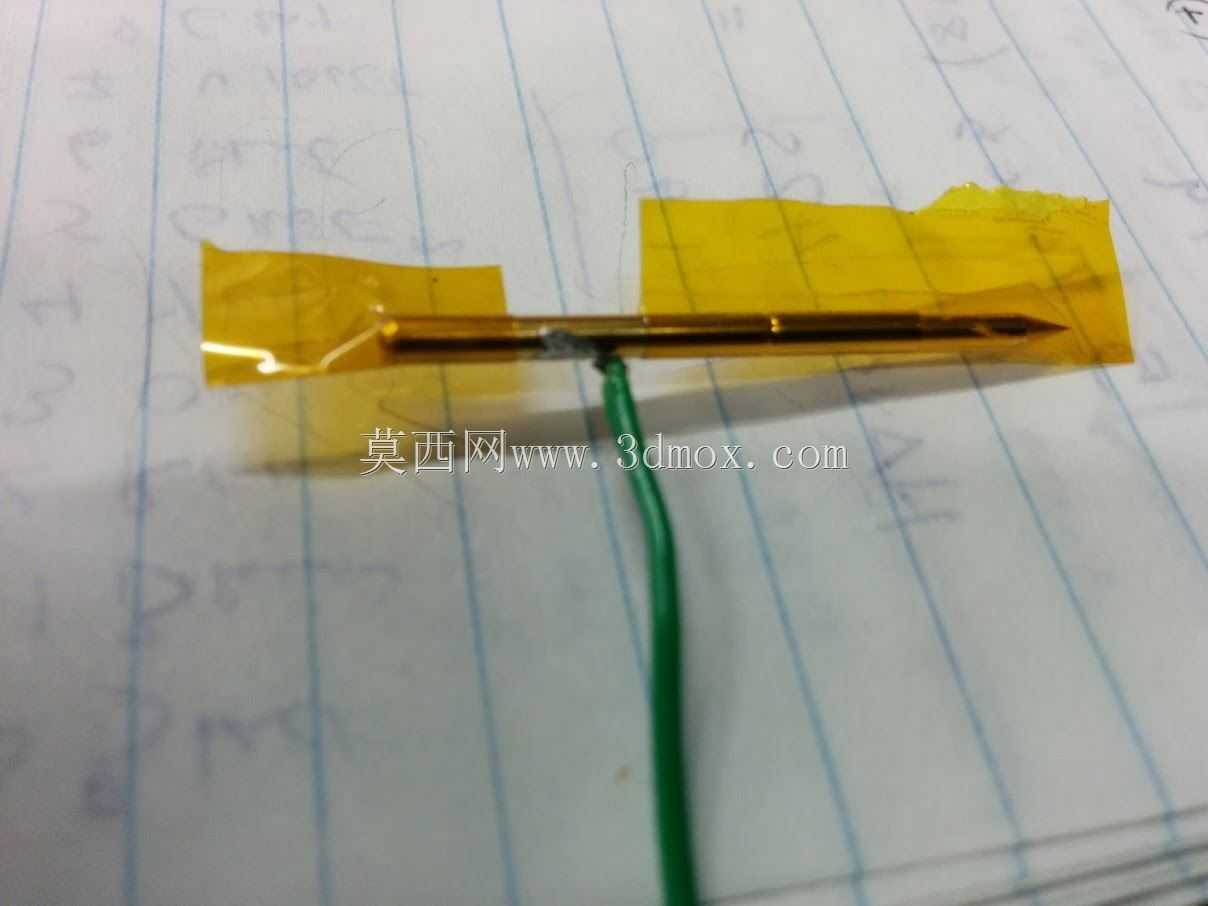

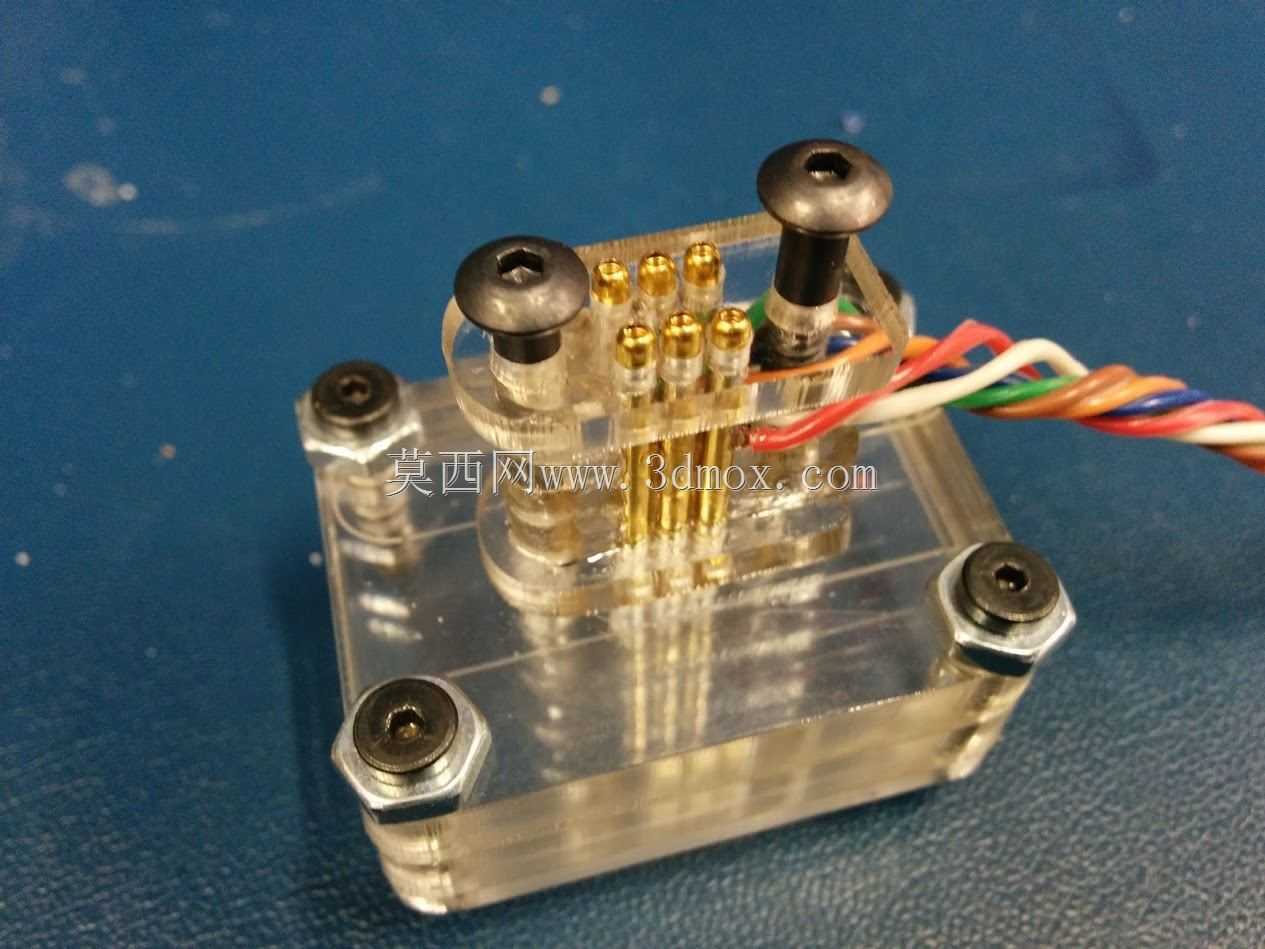

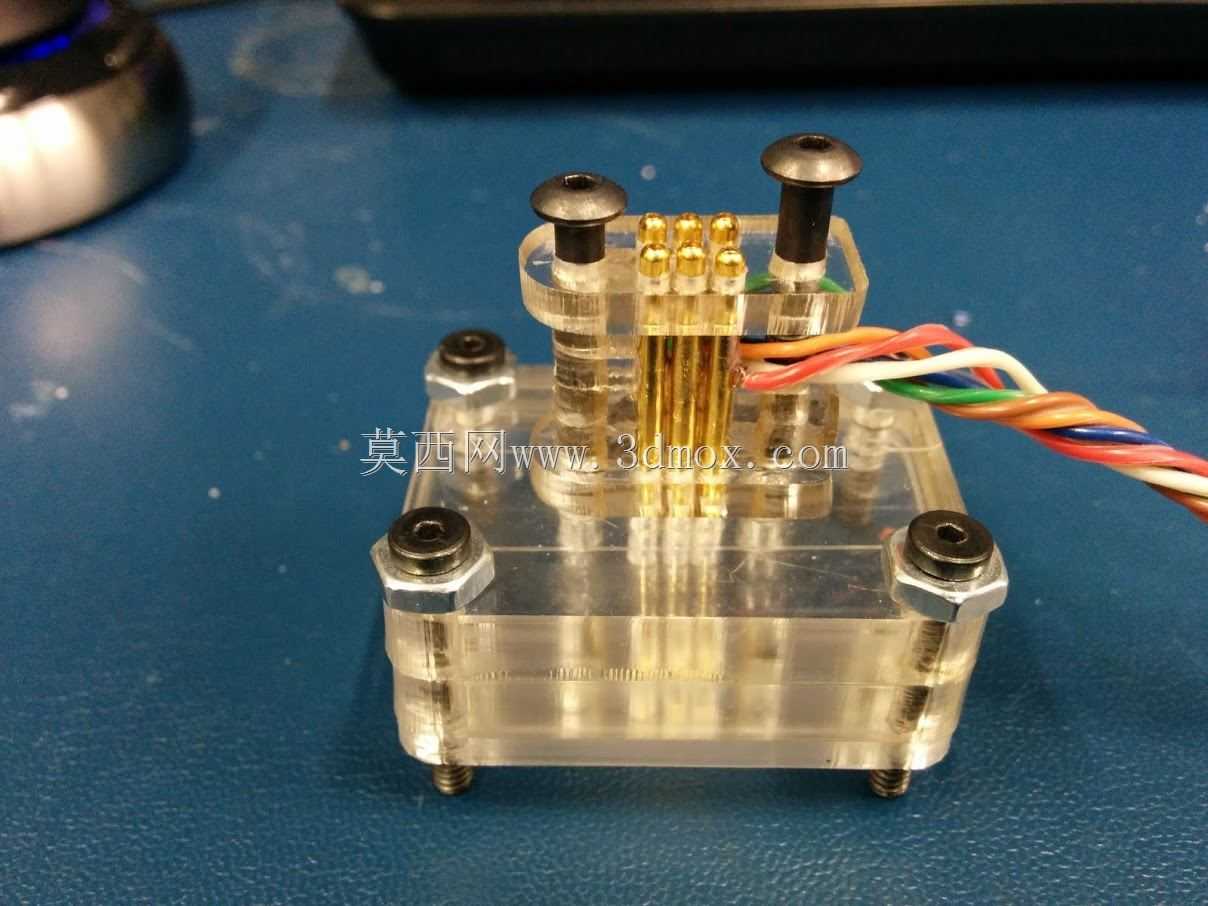

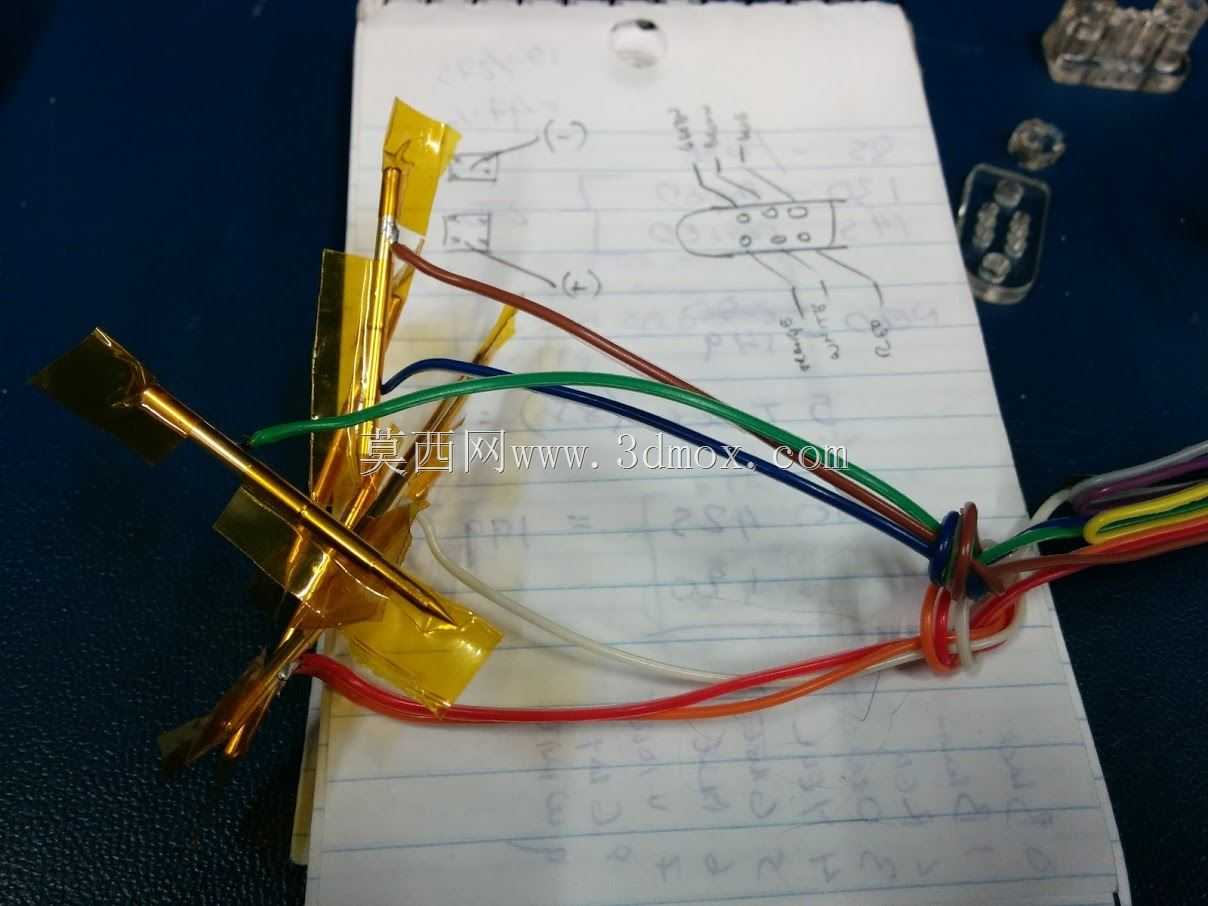

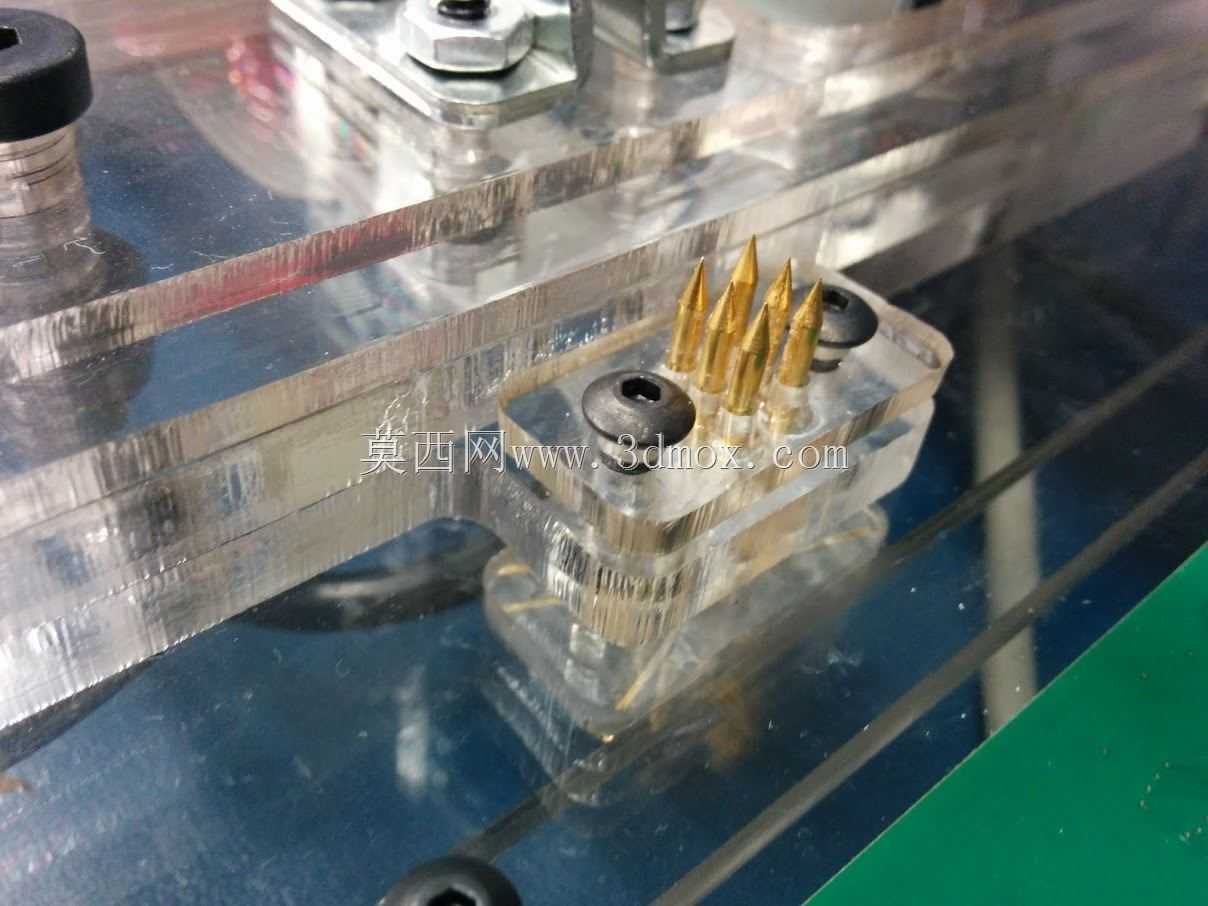

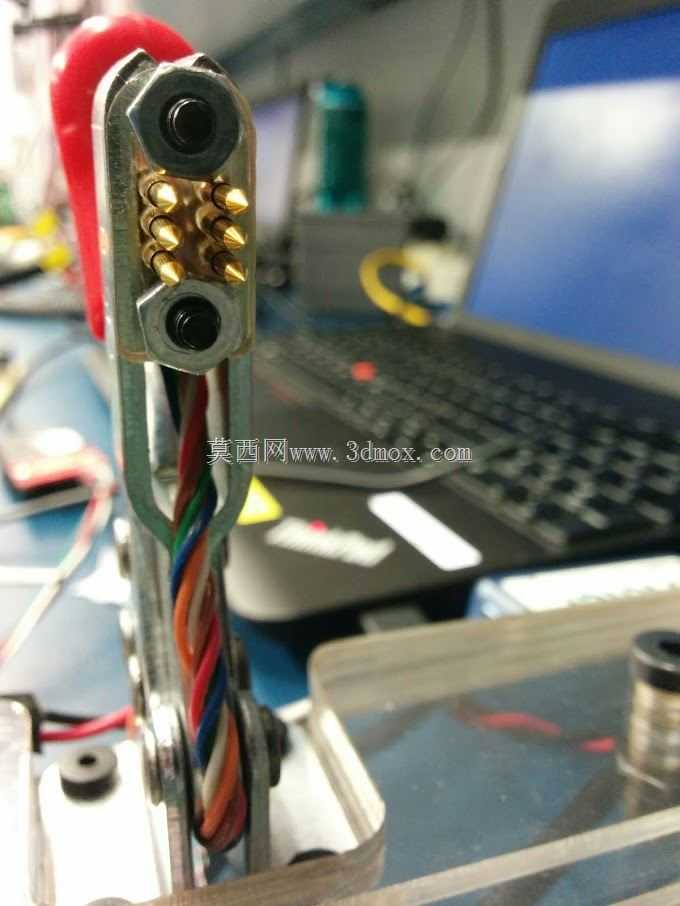

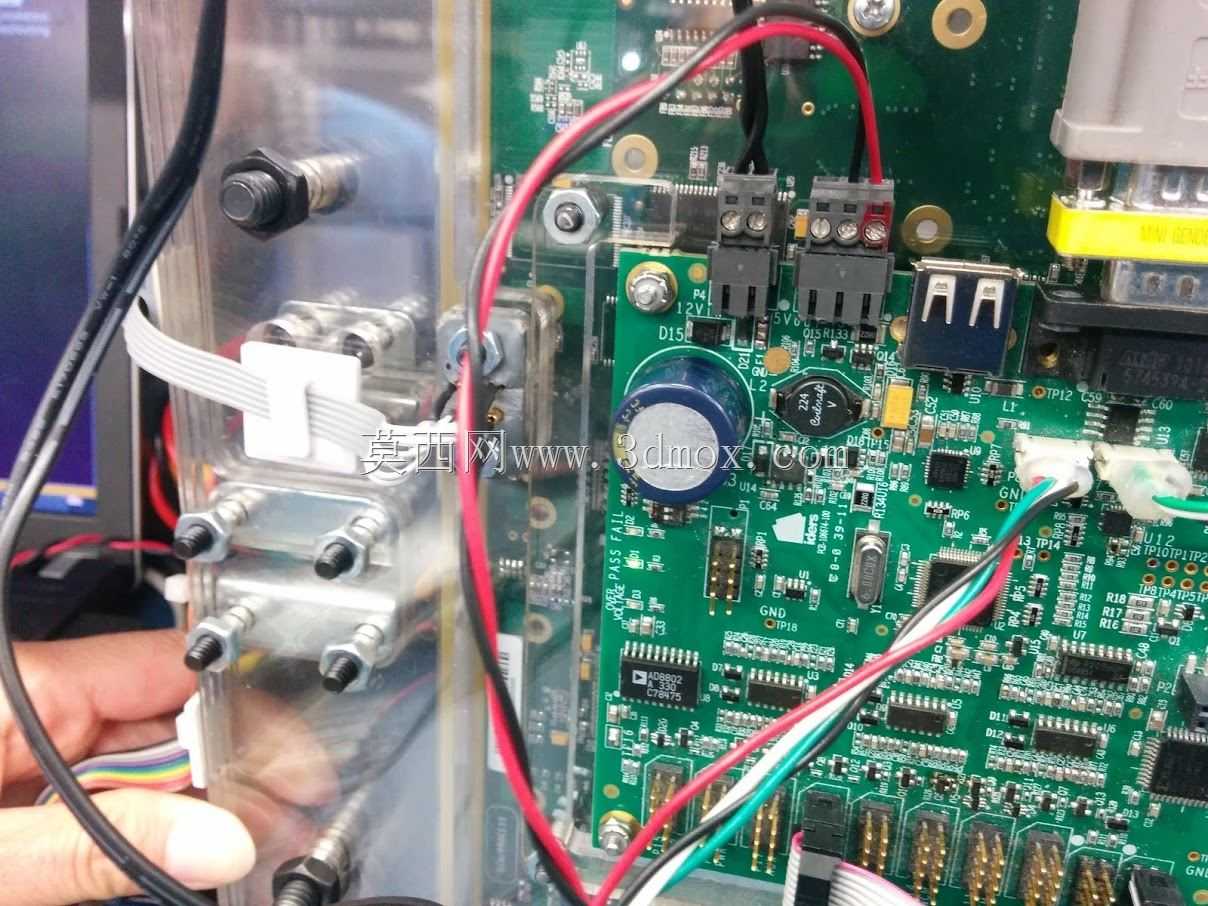

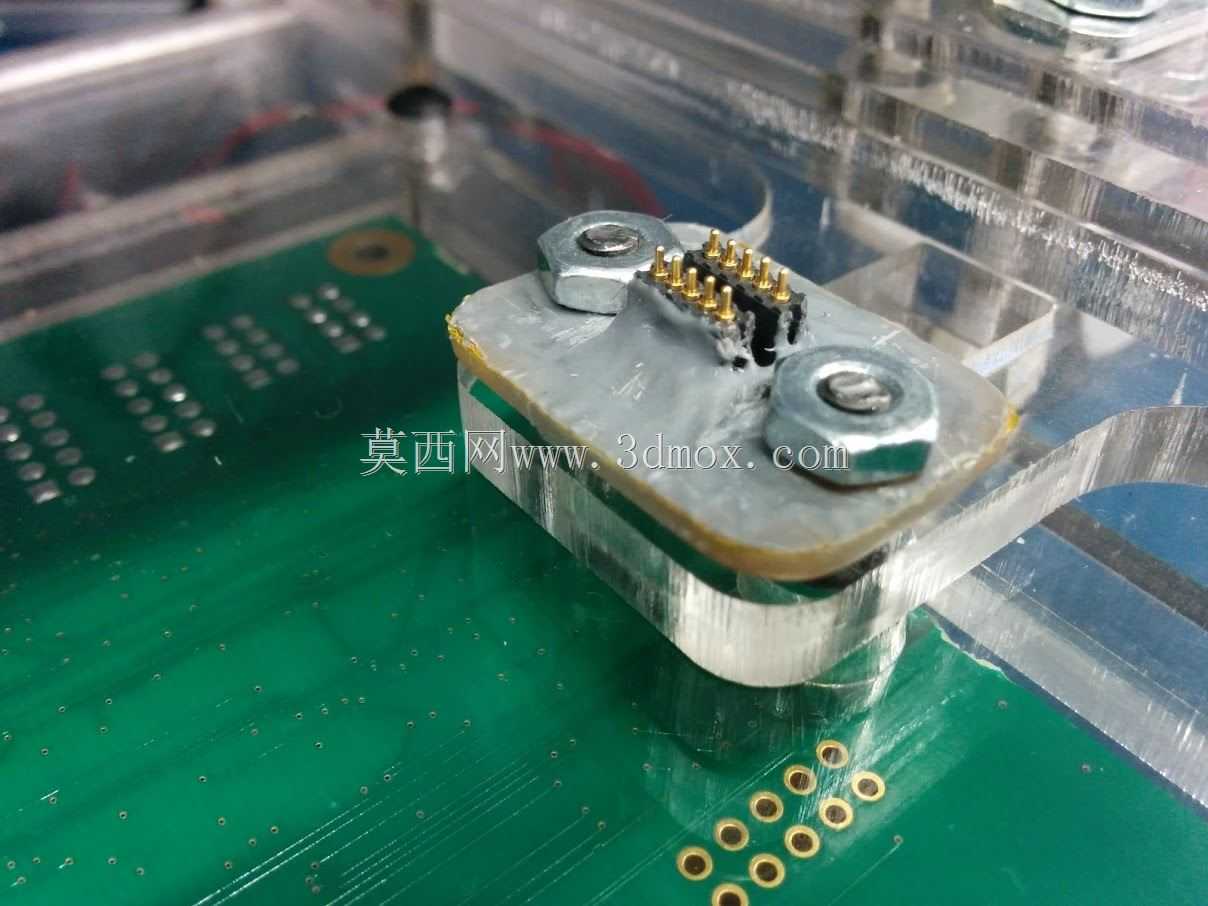

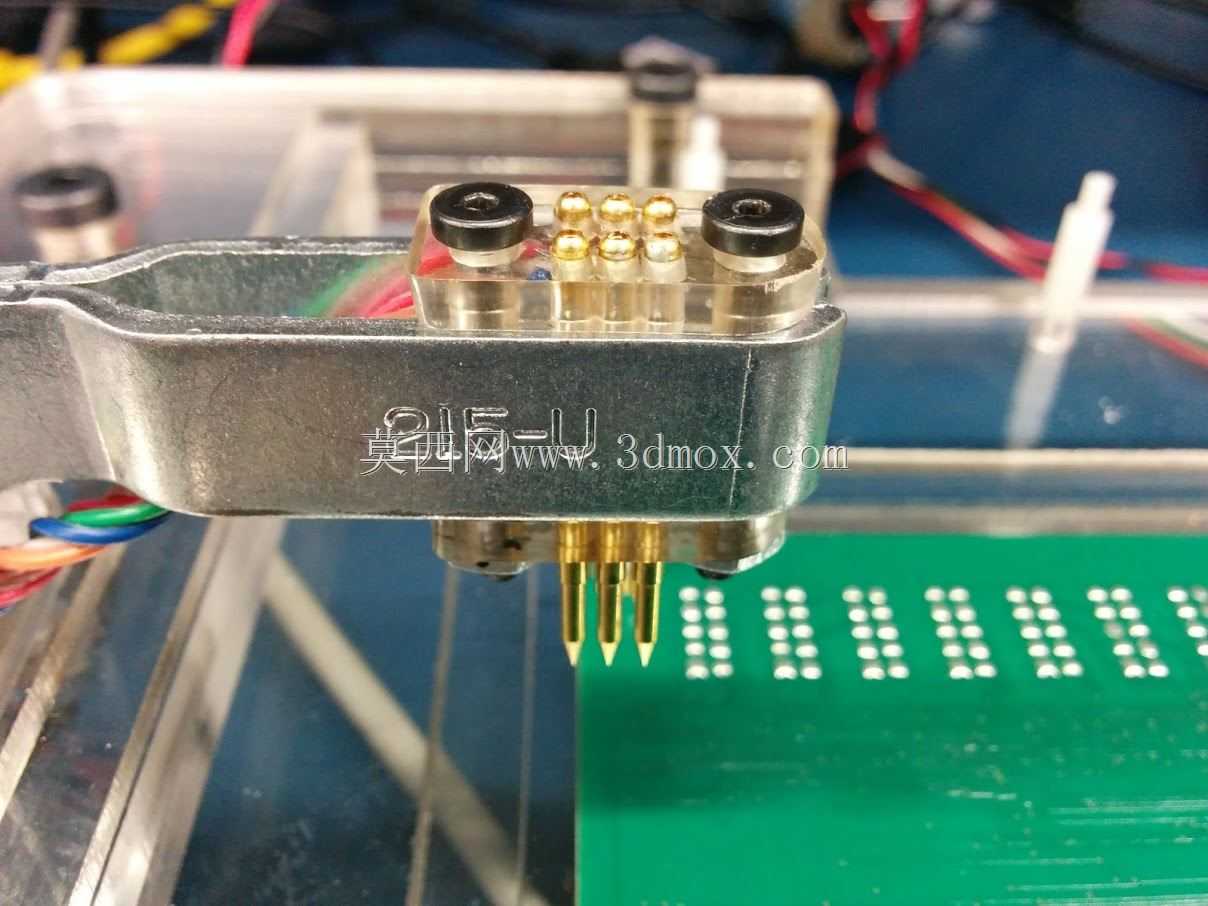

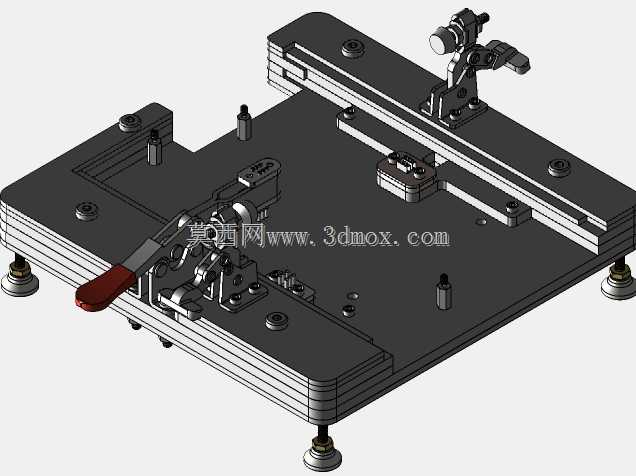

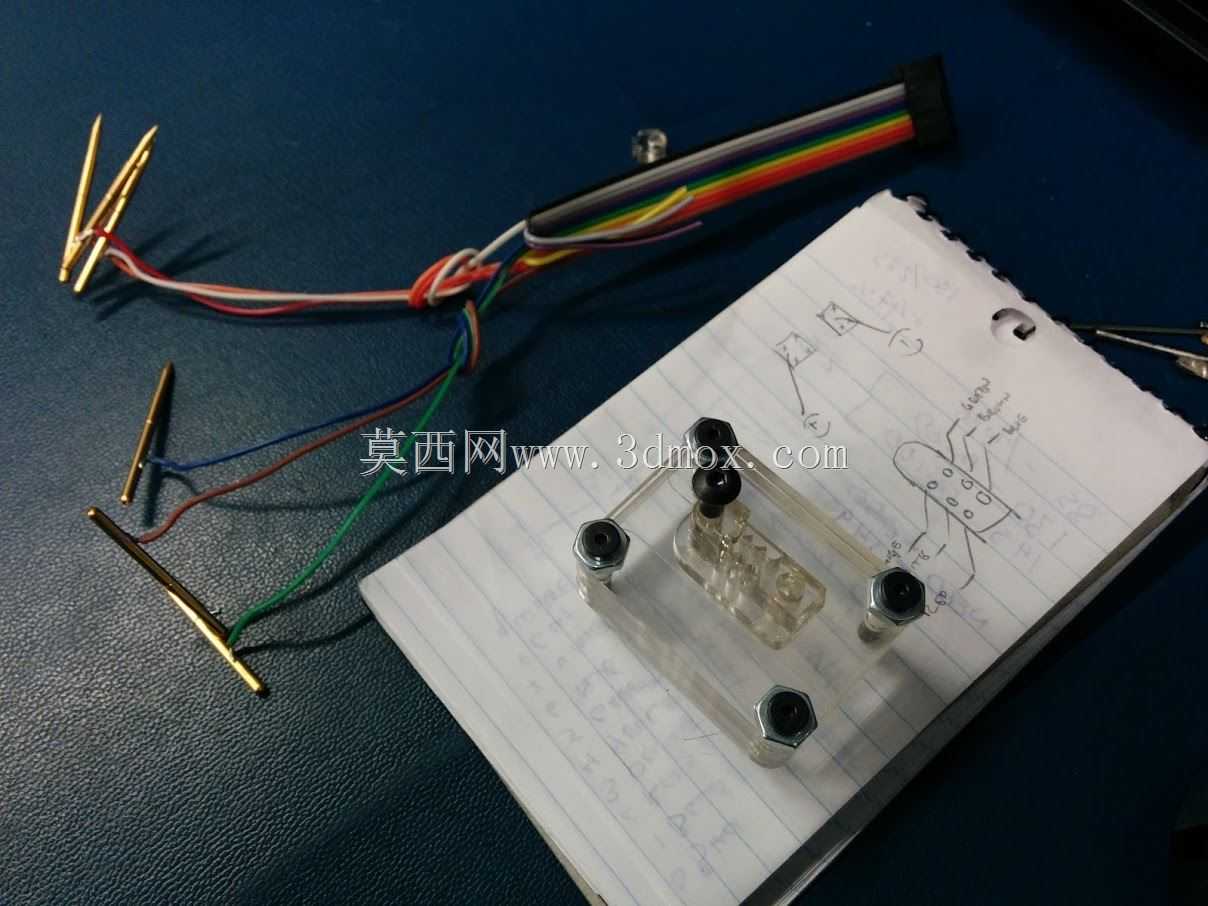

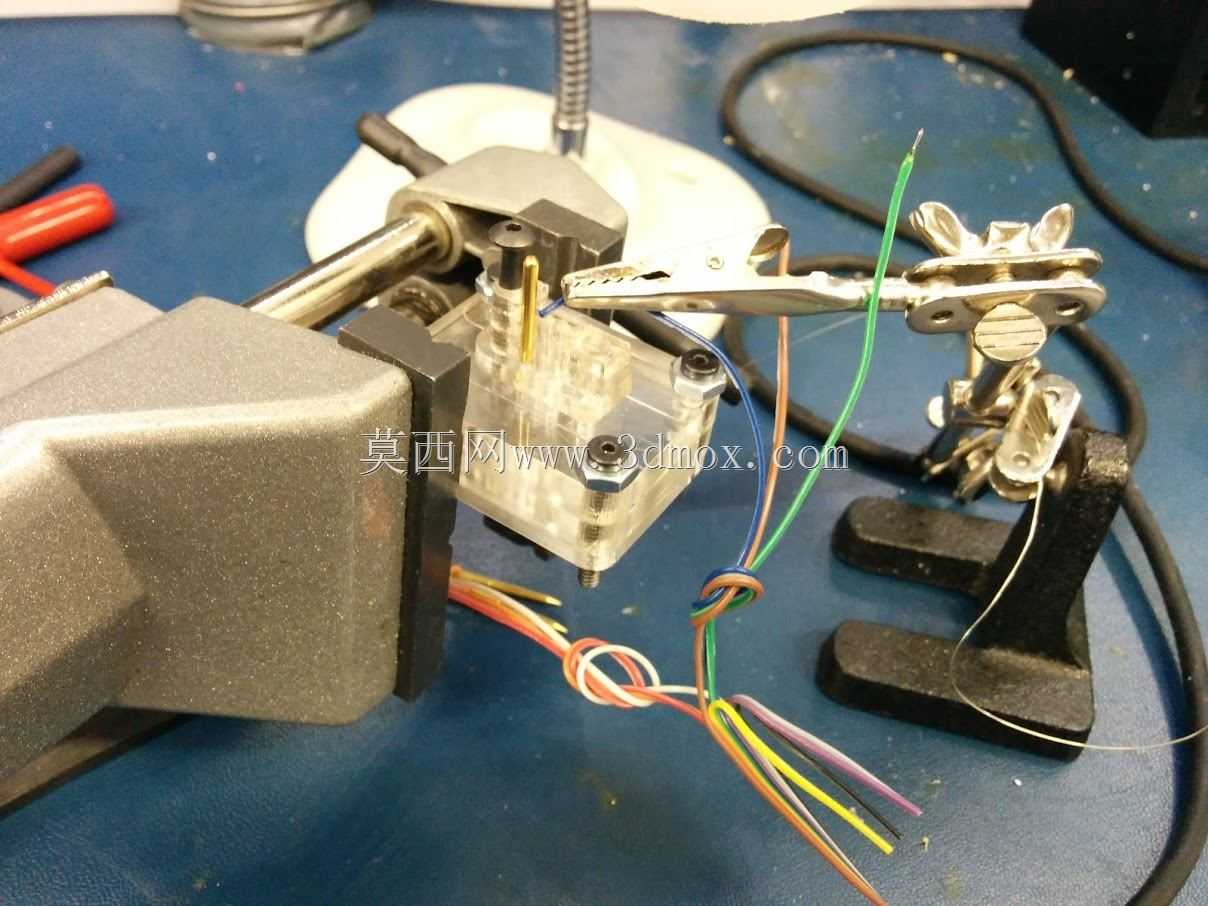

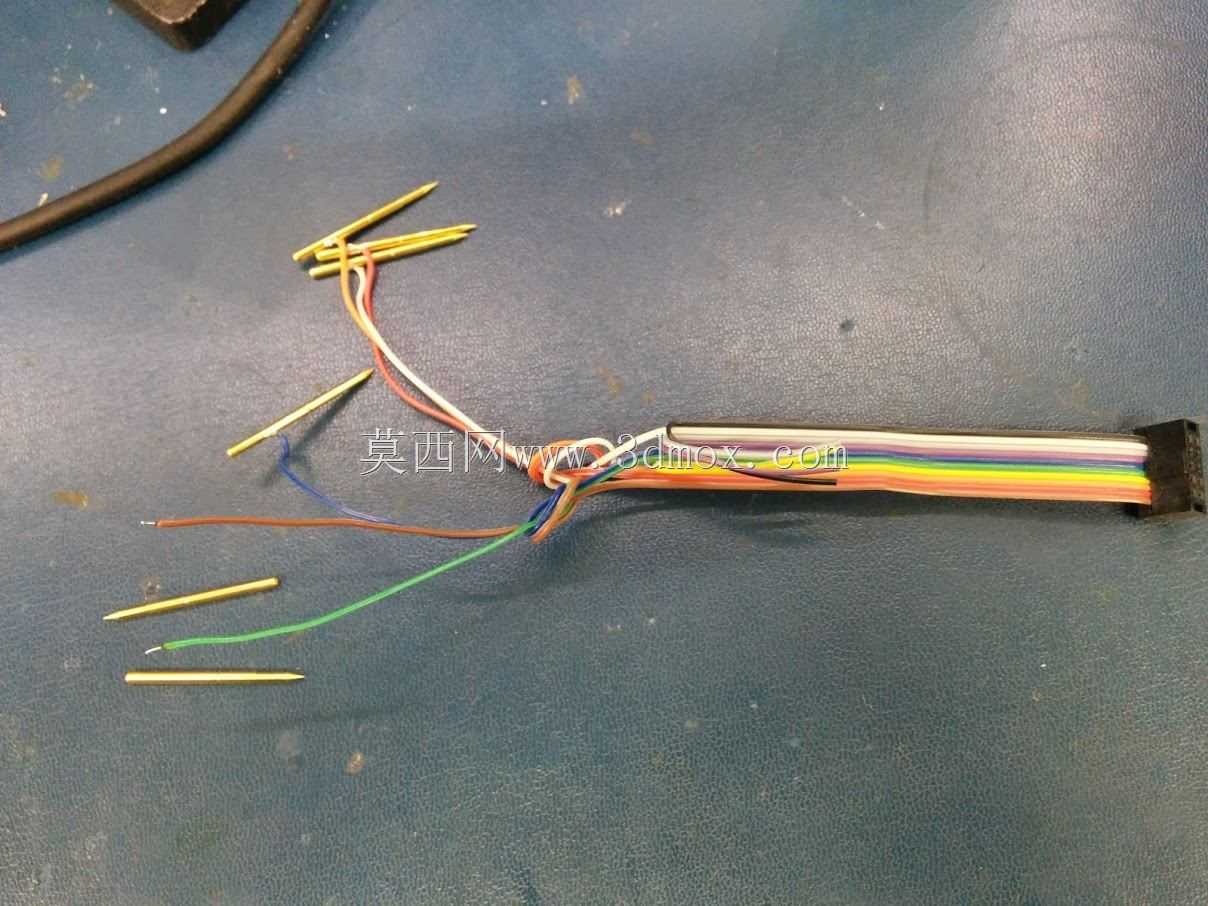

在电子制造小批量多品种的生产场景中，单板烧录测试环节的效率瓶颈一直是产线调试阶段的痛点，传统单接口逐片烧录的方式需要反复插拔排线、对准接口，不仅操作繁琐，还容易因接口对位偏差损伤板卡接插件，这款单板测试夹具正是针对这类痛点开发的工位级工装。从实际使用场景来看，该夹具适配单块PCBA单板的多芯片同步烧录需求，可同时对接板上FPGA、CPLD、MSP430三类芯片的烧录接口，一次装夹即可完成全部二进制固件的烧写作业，相比逐片逐芯片的操作模式，能大幅压缩单块板卡的烧录等待时间，减少重复插拔带来的接插件损耗。结构设计上采用分层叠装的亚克力板材作为主体框架，选用3/8英寸与1/4英寸两种厚度的透明有机玻璃平板，通过定位销与紧固件完成层间叠合固定，透明材质的选用一方面可以直接观察板卡装夹到位状态，避免压合偏位损伤板卡元件，另一方面亚克力材料切割加工难度低，无需复杂的铣削工序，通过CO2激光设备切割2D层板文件即可完成各层结构加工，相比金属机加工的框架，加工周期更短，改型调整灵活，同时不会产生金属碎屑导致的板卡短路风险。夹具的压紧机构采用多组卧式快速夹钳布置，在板卡的三个侧边分别设置压头，压头接触位置对应板卡的工艺边无元件区域，避免压合过程中损伤板上贴片元件，夹钳的压合行程经过匹配设计，既能保证板卡与底部探针、接口座完全贴合导通，又不会因压力过大导致板卡弯曲变形。接口端预留了多组排线走线路径，烧录器的输出排线可通过框架侧边的走线槽直接对接板卡接口，走线位置做了圆角处理，避免长期使用磨损线皮造成信号干扰或短路。安装边界方面，夹具底部为平整的亚克力底板，可直接放置在标准防静电工作台面使用，无需额外打孔固定，整体外轮廓尺寸适配单人操作的工位空间，操作时单手即可完成夹钳的开合与板卡取放，另一只手可同步完成烧录软件的操作触发，符合工位作业的人机操作逻辑。框架上预留了烧录器模块的安装位，可将Actel、Xilinx等对应型号的烧录模块直接固定在夹具侧边，减少外接排线的拉扯应力，避免排线移位导致的烧录中断。层板之间的定位销采用过盈配合压入亚克力板，保证多次开合装夹后的对位精度，探针安装孔位根据板卡测试点坐标精准排布，确保每次装夹后探针与测试点的接触电阻稳定，避免烧录过程中出现接触不良导致的固件写入失败。
